176 700 руб.
с НДС - на 08.09.2024 г.
Модель: | ![]() |

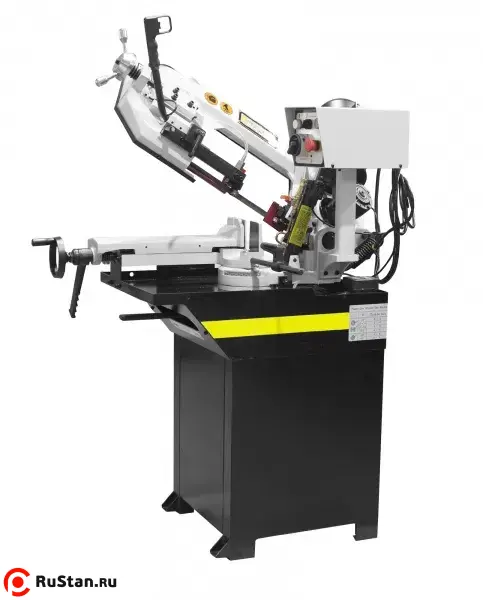

Stalex BS-170G |
Артикул: | ![]() |
388016 |
Производитель: | ![]() |
STALEX |
Сертификат: | ![]() |
Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
- Доставка

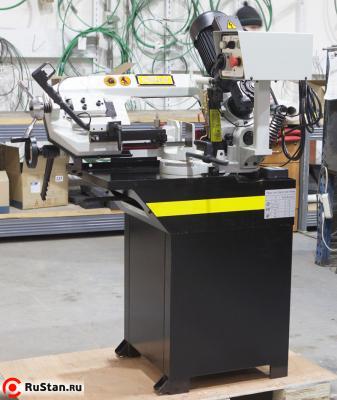

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-170G позволяет делать распилы заготовок диаметром до 170 мм.

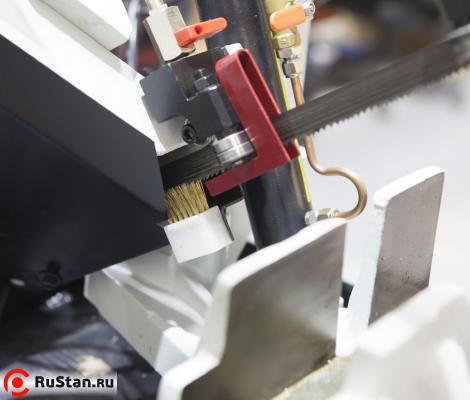

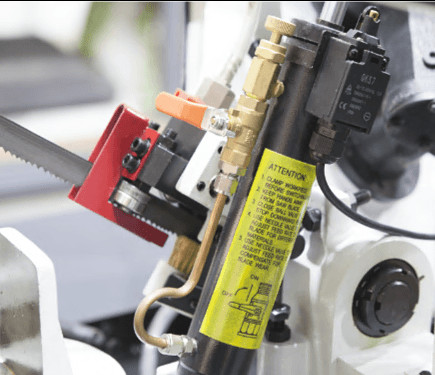

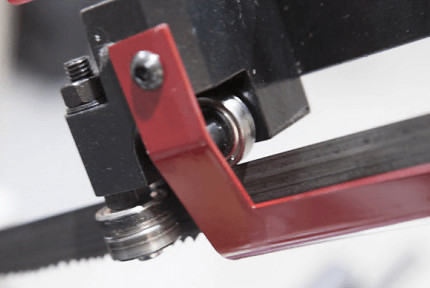

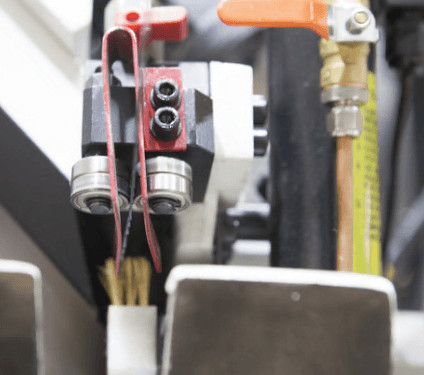

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.

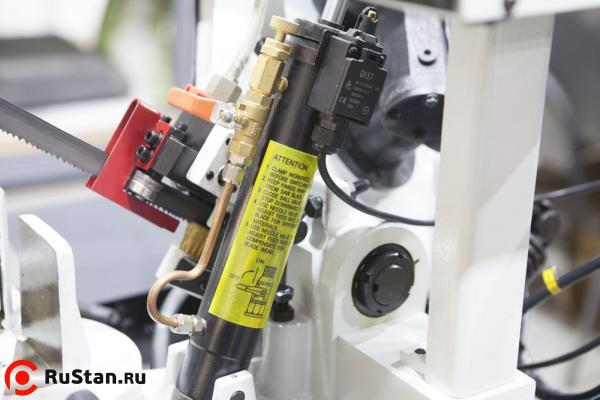

Рама станка опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.

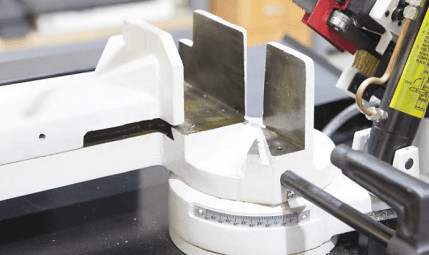

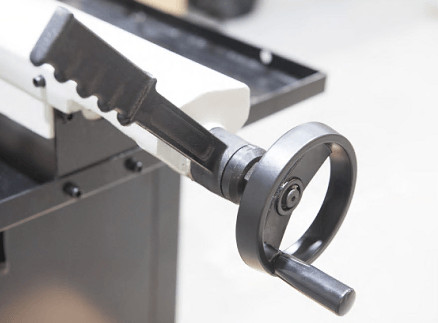

Модель имеет быстрорегулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие системы СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления
- Точность движения ленты обеспечивается за счет роликовых подшипников
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания

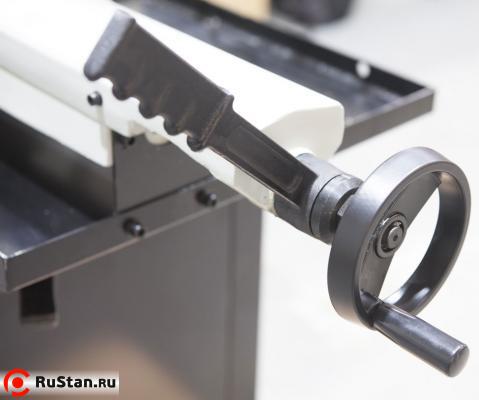

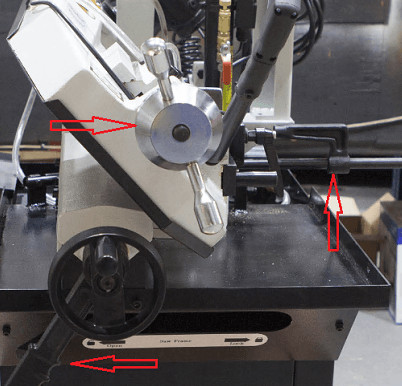

- Тиски с системой быстрого отвода (тиски оснащены рычагом быстрой доводки тисков)
Основные элементы cтанка Stalex BS-170G
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Опускание рамы осуществляется под собственным весом
- Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
- Плавная регулировка скорости опускания рамы (подвод и рабочий ход)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)

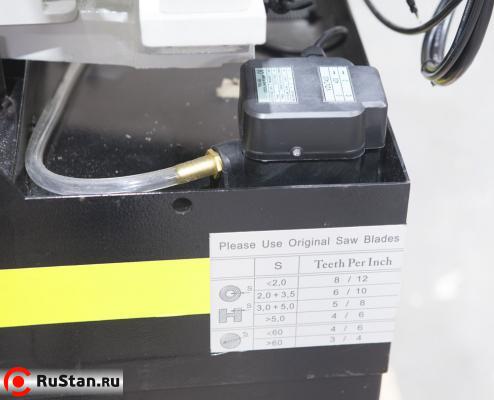

- Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы
Технические характеристики ленточнопильного станка Stalex BS-170G |
|||
---|---|---|---|
Характеристика | Значение | ||
90° | +45° | +60° | |
Максимальное сечение круглого профиля, мм | 170 | 120 | 70 |
Максимальное сечение квадратного профиля, мм | 170х200 | 110х110 | 60х60 |

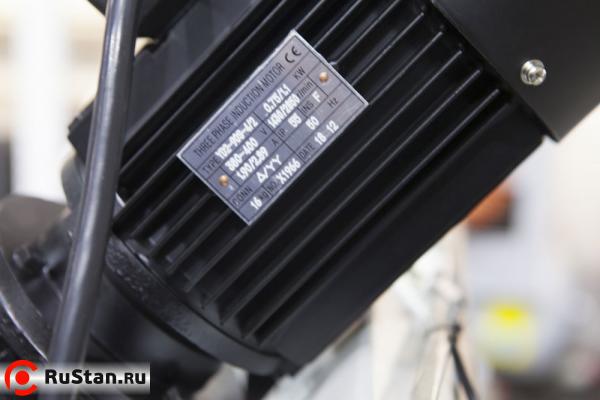

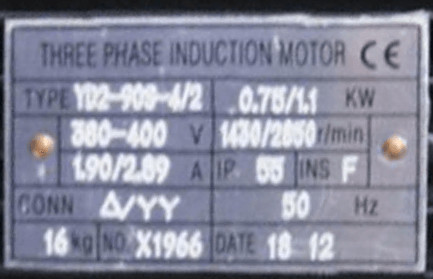

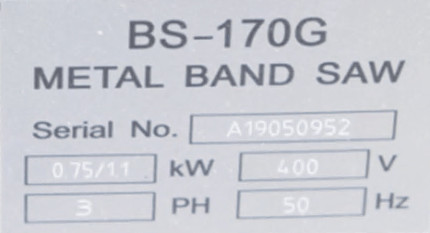

Мощность двигателя, кВт | 0.75/1,1 кВт. (3-х фазный) | ||
Скорость резания, м/мин | 39; 72 | ||
Размер полотна, мм | 20х0,9х2085 | ||
Привод | Зубчатый | ||
Подача пильной рамы | собственный вес с гидрорегулировкой | ||
Зажим заготовки | ручной (+ рычаг быстрой доводки) | ||
Габариты станка (ДхШхВ), мм | 1250х720х1000 | ||
Масса нетто/брутто, кг | 170х202 |

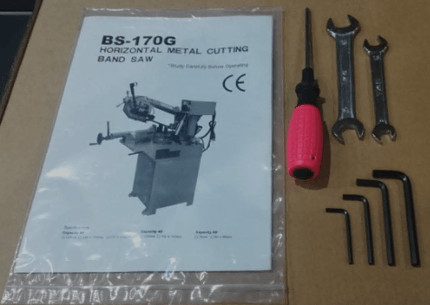

Стандартная комплектация

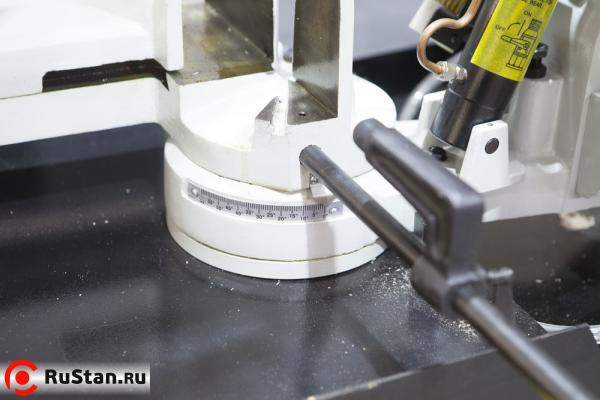

- Поворотный стол с возможность поворота 0°…+45°…+60°

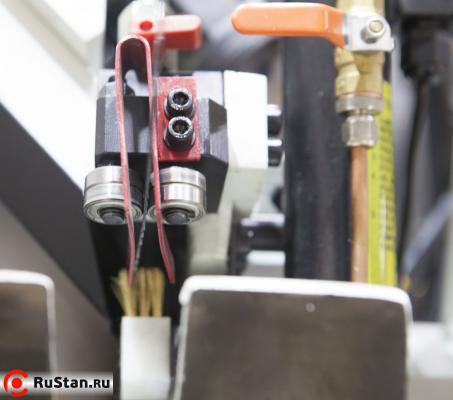

- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Перепускной клапан плавная регулировка опускания пильной рамы
- Тиски с ручным зажимом, и рычагом быстрой доводки
- Скорость вращения пилы, фиксированная 36, 72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
- Пила ленточная квалитет М42
