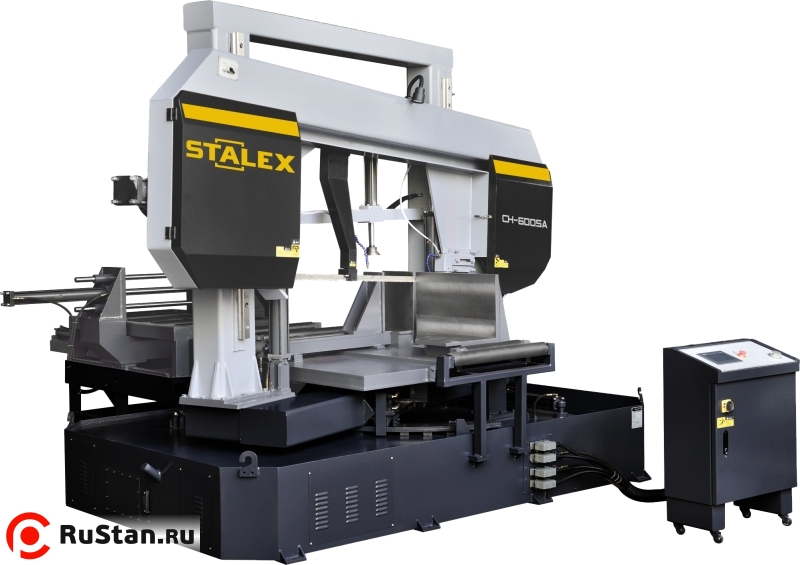

Автоматический ленточнопильный колонный станок Stalex CH-600SA

Модели Stalex серии «CH», являются автоматическими ленточнопильным станками, колонного двухстоечного типа.
Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, балок, двутавров из стали и сплавов, максимальным диаметром круга 600мм и прямоугольных заготовки под углами 90°/45.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама, образуя жёсткий замкнутый контур с высокой стабильностью реза.
Пильная рама, представляет собой мощную стальную сварную конструкцию.
На автоматических станках операция резки осуществляется в автоматическом режиме. Оператор задает на PLC контроллере параметры обработки заготовки (длину, кол-во резов и т.д) Нажимает кнопку «Пуск» и станок начинает выполнять весь цикл резания (подачу заготовки в зону резания - зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков.) Оператор только контролирует весь процесс резки. Поворот пильной рамы на нужный угол и фиксация, происходит при помощи гидравлики.

Основные элементы

- Угол пиления заготовок 90°/45.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически
- Станок управляется мощным трёхфазным двигателем.
- Точная регулировка полотна позволяет добиться безлюфтового вращения
- Гидравлическое натяжение полотна
- PLC контроллер с сенсорным управлением, позволяет одновременно устанавливать угол поворота, длину подачи и время резки
- Гидравлическая автоматическая подача, высокая точность подачи и хорошая стабильность
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Плавная регулировка скорости при помощи инвертера
- Автоматическое подъём рамы при завершении резки
- Станок изготовлен по стандартам СЕ

Технические характеристики Автоматический ленточнопильный колонный CH-600SA
Характеристика	Значение
Мощность главного двигателя	7,5 кВт (3-х фазный)
Мощность гидростанции	1,5 кВт
Мощность системы СОЖ	0,12 кВт
Диапазон реза	90/45 градусов
Поворот пильной рамы	Привод гидроцилиндра + энкодер
Управление поворотом рамы	Гидравлический механизм поворота и фиксации
Главный привод	зубчатый
Тиски	Гидравлический привод
Натяжение полотна	гидравлическое
Скорость резания (плавно)	20-90 м/мин(инвертер)
Одиночный ход подачи	500 мм
Рабочая зона	90°/45
Габариты ленточного полотна	41х1,3х8950 мм
Рабочая высота стола	995 мм
Общие размеры (ДхШхВ)	4400х4000х2500 мм
Объем бака СОЖ	200 л
Объем гидростанции	100 л
Рольганг 2 метра	Арт.102905
Гидравлический прижим для пакетной резки	Арт.102903
Автом. шнековый конвейер	Арт.102901
