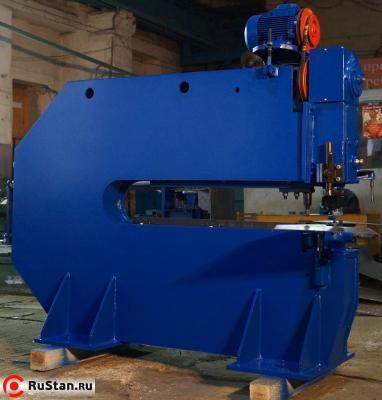

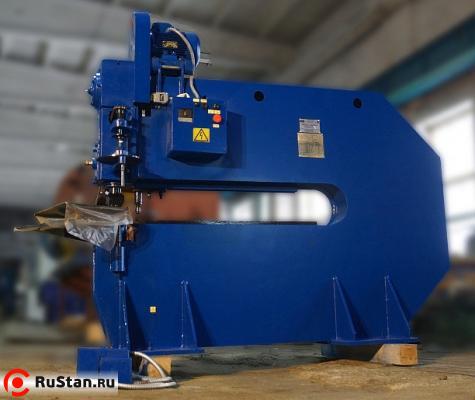

Высечные ножницы НК4516
| Модель: |  |
НК4516 |
| Производитель: |  |
Россия |
- Описание
- Комментарии
- Отзывы
Ножницы высечные модели НК4516 предназначены для прямой и фасонной резки листового металла. На ножницах выполняют отбортовку, зиговку, фланжировку, гибку краев, прорезку жалюзи.
Высечные ножницы применяют в заготовительных и ремонтных цехах машиностроительных заводов, при эксплуатации в климатических зонах с умеренным и холодным климатом исполнение УХЛ, сухим и влажным тропическим климатом – исполнение О; категория размещения 4 по ГОСТ 15150-69.

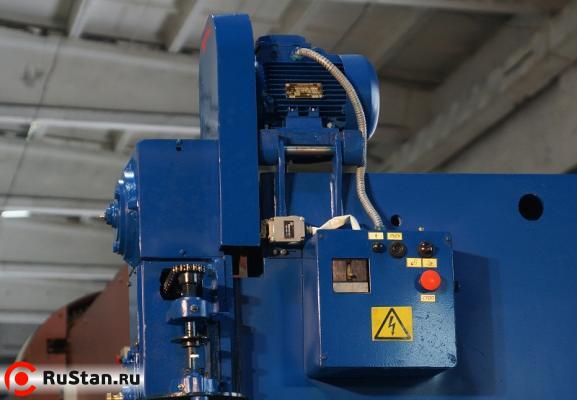

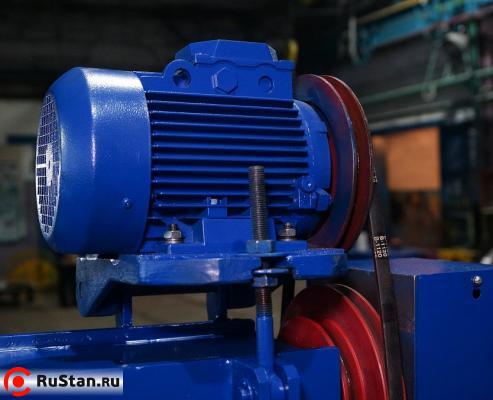

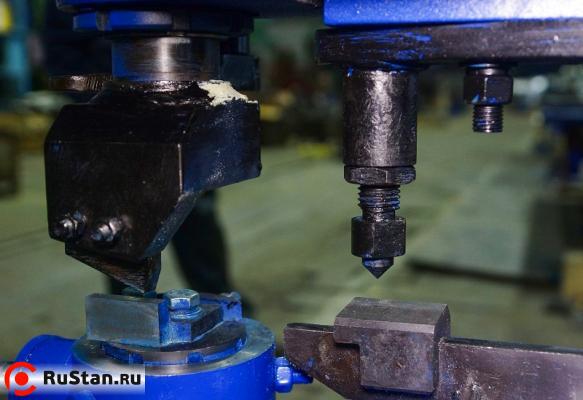

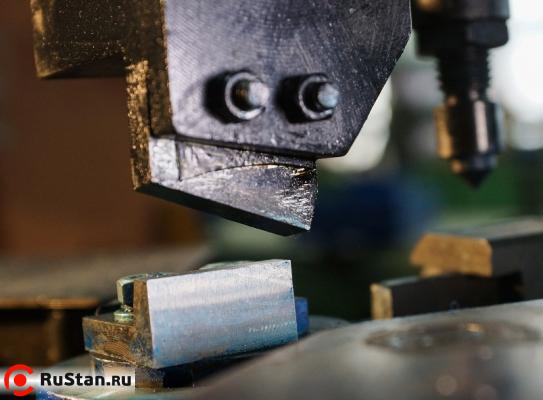

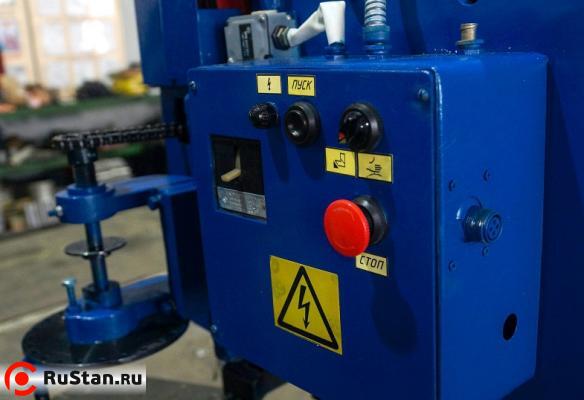

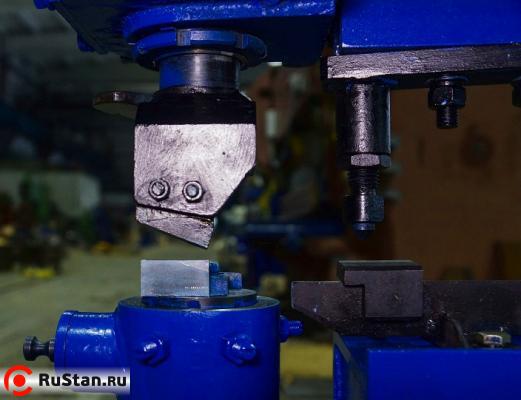

Ножницы высечные НК4516 работают при помощи электродвигателя, мощностью 2,2 кВт, опорные шейки кривошипного вала установлены в подшипниках. Кривошипный вал высечных ножниц НК4516 через шатун сообщает поступательное движение штоку, на котором установлен верхний нож. Для удобства работы используется центрирующее устройство. При его помощи можно вырезать кольца и круги без предварительной разметки. Центрирующее устройство высечных ножниц закрепляется на направляющих и состоит из кронштейна, центра, зажимных Т-образных болтов и опоры. Для облегчения подачи и процесса вырезки необходимо производить смещение вправо (от середины) центра приспособления, для круговой вырезки кругов больших диаметров, и влево - при вырезке кругов малых диаметров. На высечные ножницы НК4516 установлены регулируемые по высоте столы, предназначенные для поддержки листовых заготовок во время работы.
Технические характеристики НК4516 | |
|---|---|
| Характеристика | Значение |
| Наибольшая толщина разрезаемого металла, при σв≤500 МПа , мм | |
| - наружная вырезка | 4 |
| - внутренняя резка | 3 |
| Максимальный диаметр вырезаемого контура, мм | 800 |
| Минимальный диаметр вырезаемого контура, мм | 160 |
| Частота ходов верхнего ножа, с-1 (ход/мин) | |
| - наибольших, не менее | 32 (1900) |
| - наименьших, не менее | 14 (840) |
| Номинальное усилие реза, кН | 20 |
| Расстояние от оси штока до станины, мм | 1250 |
| Электродвигатель | |
| - тип | 4А90L4У3 |
| - мощность, кВт | 2,2 |
| - частота вращения, мин-1 | 1500 |
| Габаритные размеры, мм | 2280х1100х1850 |
| Масса НК4516 , кг | 890 |
