Высокодинамичный многоцелевой станок ИЗТС ИСК5000

Высокодинамичный многоцелевой станок ИЗТС ИСК5000 предназначен для обработки крупногабаритных деталей различного назначения. Принципиально вовый станок ИСК5000 выполняет обработку деталей со сложными поверхностями типа сфер, когда требуется одновременное управление 5-ю осями.

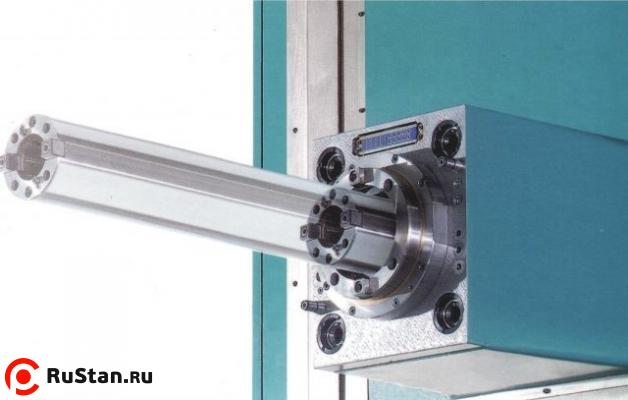

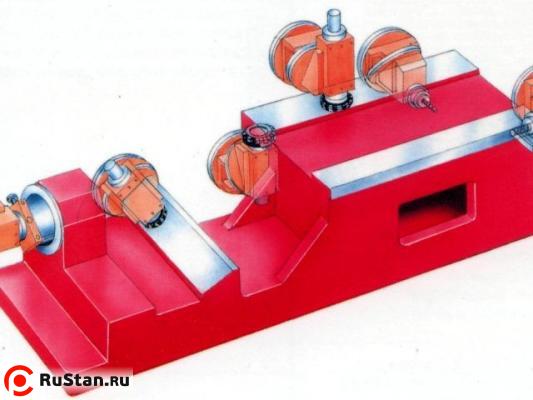

Станок выпускается в двух исполнениях, а именно: 1-е исполнение, когда станок оснащается управляемыми угловыми головками различных типов. Наличие головки резко увеличивает технологические возможности станка. Это позволяет обрабатывать детали за один установ, что в конечном результате приводит к сокращению времени на полную обработку детали. 2-е исполнение-станок оснащается ползуном с выдвижным шпинделем. Диаметр выдвижного шпинделя может быть как 160мм, так и 200мм, который обеспечивает более жесткую конструкцию и соответственно воспринемает большие нагрузки при обработки.

В настоящее время станок ИСК5000 комплектуется системой ЧПУ, комплектом приводов и двигателей ф. Siemens, измерительными системами Heidenhain, импортными защитами направляющих, импортной гидравликой и пневматикой (HYDAK, FESTO).

Конструктивные особенности станка:

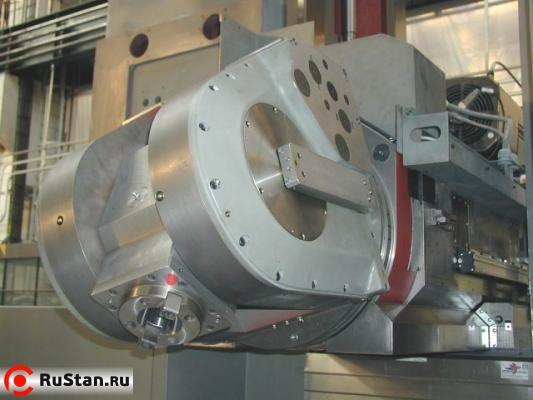

• Продольно-подвижная колонна со шпиндельной бабкой имеющей выдвижной стальной ползун с универсальной двухосевой головкой;
• Стальная телескопическая или рулонная защита направляющих;

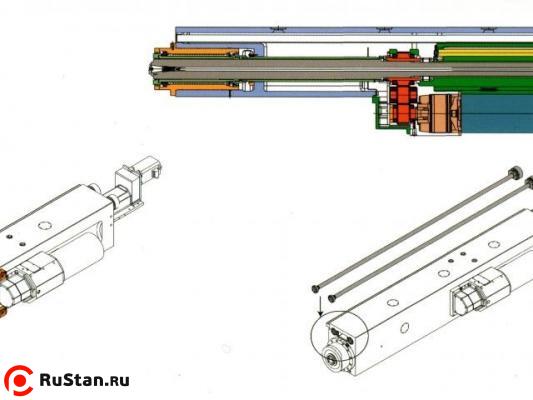

• Наличие натянутых штанг, позволяет избежать прогиба ползуна при работе на максимальных вылетах;
• Место оператора выполненно на высоком техническом уровне, расположенно на лифте. Там же установлен пульт управления станком;
• Подвижные узлы имеютстальные закаленные направляющие качения, обеспечивающие высокие скорости перемещения подвижных узлов;
• Автоматическая централизованная система дозированной смазки.

Технические характеристики расточного станка ИЗТС ИСК5000
