| Модель: |  |
JET JMD-939GH |
| Артикул: | |
ITA939GH |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

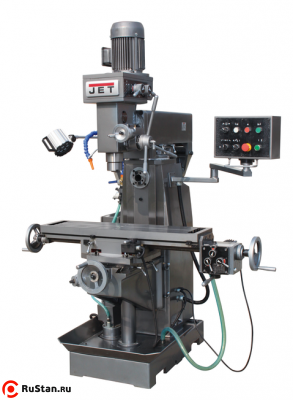

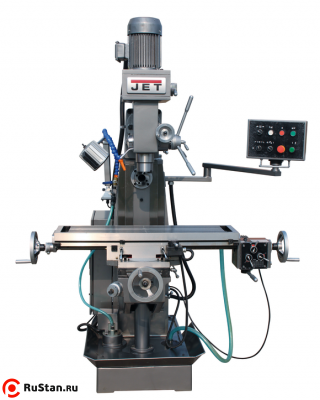

Широкоуниверсальный фрезерный станок JET JMD-939GH предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности конструкции

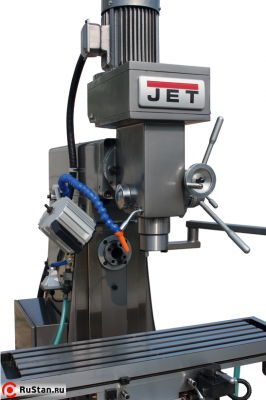

- Вертикальный и горизонтальный шпиндели
- Наклон вертикального шпинделя влево/вправо
- Регулируемый упор глубины сверления
- Направление вращения шпинделя влево/вправо
- Автоматическая подача по оси Х
- Встроенная система подвода СОЖ
- Лампа местного освещения
Технические характеристики JMD-939GH |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 30 мм, М16 |
| Макс. диаметр торцевой фрезы | 100 мм |
| Макс. диаметр концевой фрезы | 25 мм |
| Вертикальный шпиндель: | |
| Частота вращения шпинделя, 8 | 115-1750 об/мин |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Ход пиноли шпинделя | 120 мм |
| Диапазон наклона головки | ±90° |
| Расстояние шпиндель-стойка | 200 - 550 мм |
| Расстояние шпиндель-стол | 100 - 480 мм |
| Горизонтальный шпиндель: | |
| Частота вращения шпинделя, 9 | 60 - 1350 об/мин |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Расстояние шпиндель-стол | 0 - 380 мм |
| Фрезерный стол: | |
| Размеры стола | 1000 х 240 мм |
| Перемещение стола по оси X/Y | 500 x 230 мм |
| Поворот стола | ±30° |
| Автоматическая подача по оси Х, 8 | 24 - 720 мм/мин |
| Ускоренное перемещение стола | 1083 мм/мин |
| Т-образный паз/расстояние, 3 | 14 мм |
| Двигатель автоподачи стола | 0,37 кВт |
| Выходная мощность, верт/гор. | 1,0 кВт/1,0 кВт / S 1 100% |
| Потребляемая мощность, верт/гор. | 1,5 кВт/1,5 кВт / S 6 40% |
| Габаритные размеры (ДхШхВ) | 1280 х 1100 х 1920 мм |
| Масса | 970 кг |
Стандартная комплектация
- Зажимная тяга
- Оправка горизонтального шпинделя
- Цанговый патрон с набором цанг
- 16 мм сверлильный патрон с оправкой
- Переходные втулки ISO30/МК-2, ISO30/MK-3
- Лампа местного освещения
- Система подвода СОЖ
- Автоматическая подача по оси Х
- Тиски фрезерные, ширина губок 160 мм
- Поддон для сбора стружки
Комплектация за дополнительную плату
