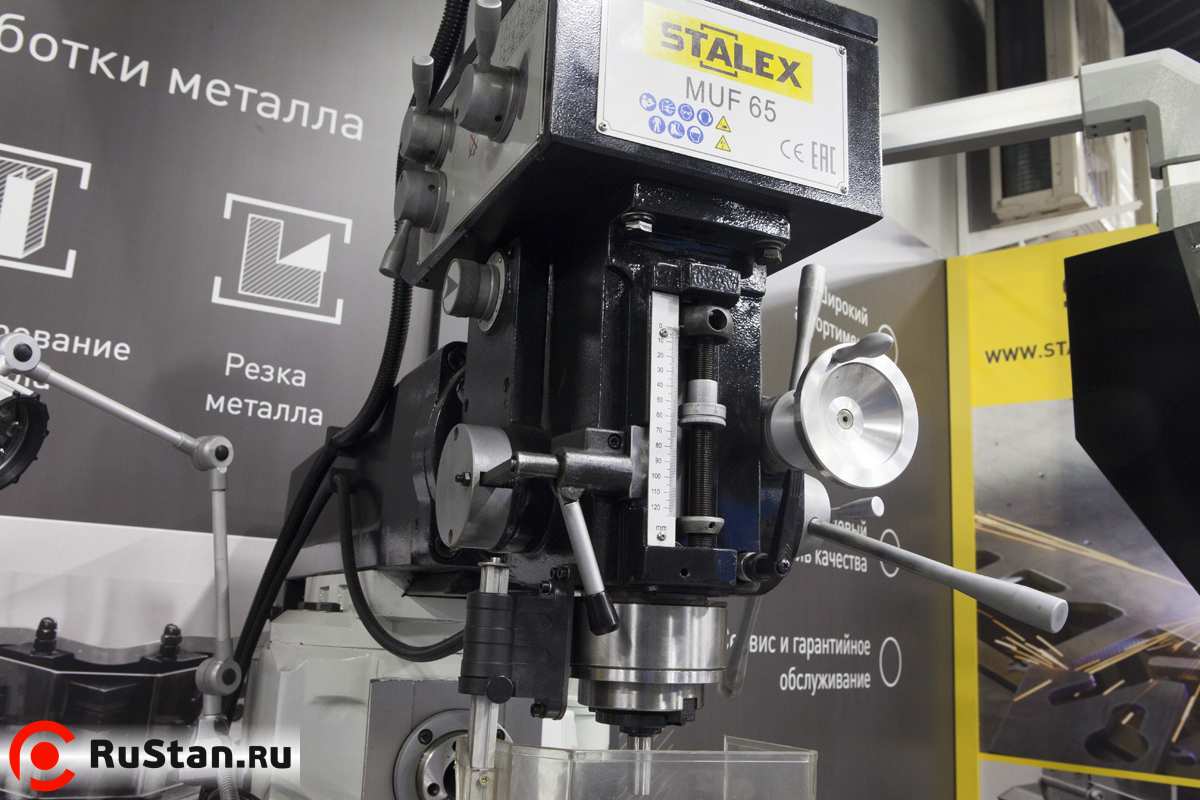

Универсально-фрезерный станок STALEX MUF65 DRO

Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.

o    Вертикальный и горизонтальный шпиндель
o    Усиленные упорные подшипники шпинделя
o    Вращение вертикального шпинделя через редуктор с зубчатым приводом

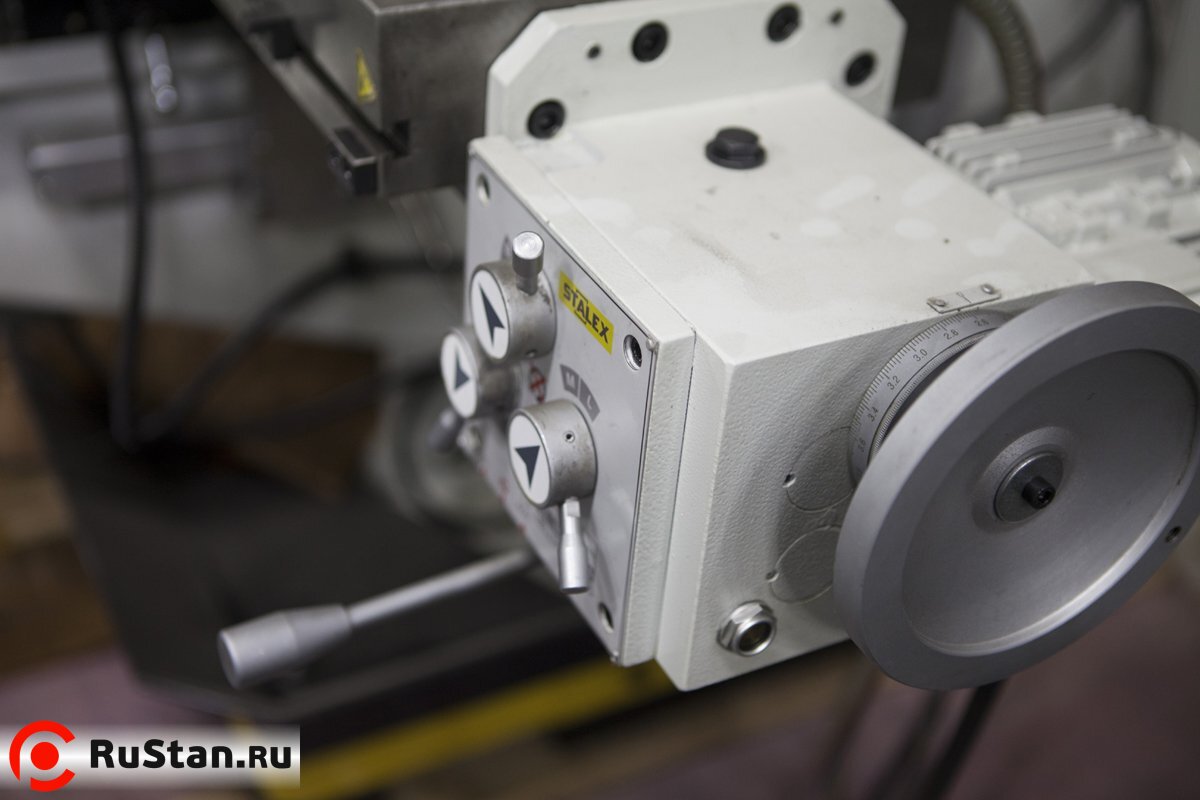

o    Автоматическая подача по оси Х/Y
o    Автоматическая подача по оси Z

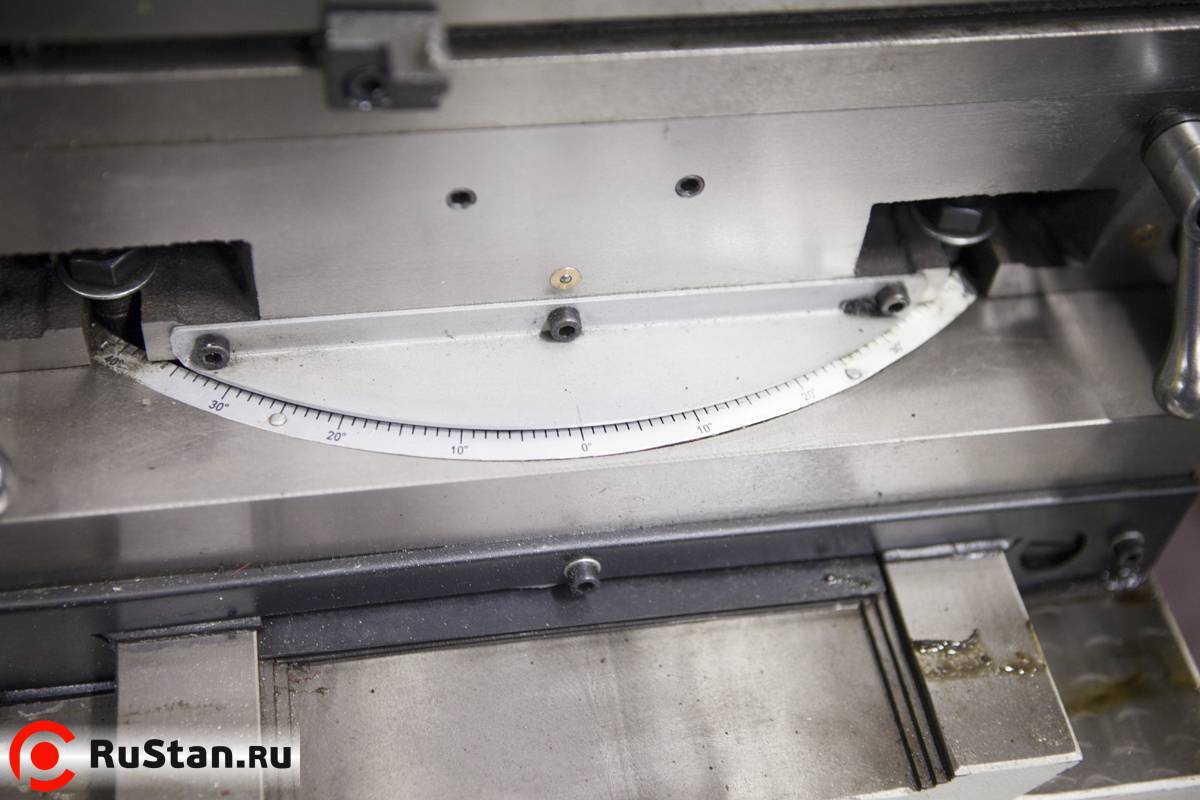

o    Поворот стола в горизонтальной плоскости ±45º
o    Электромотор по оси Z
o    Встроенное устройство подвода СОЖ

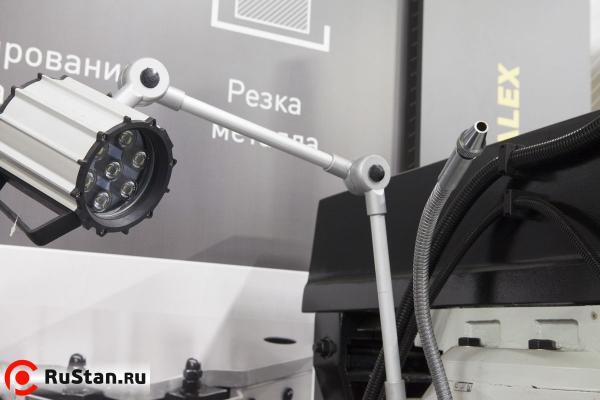

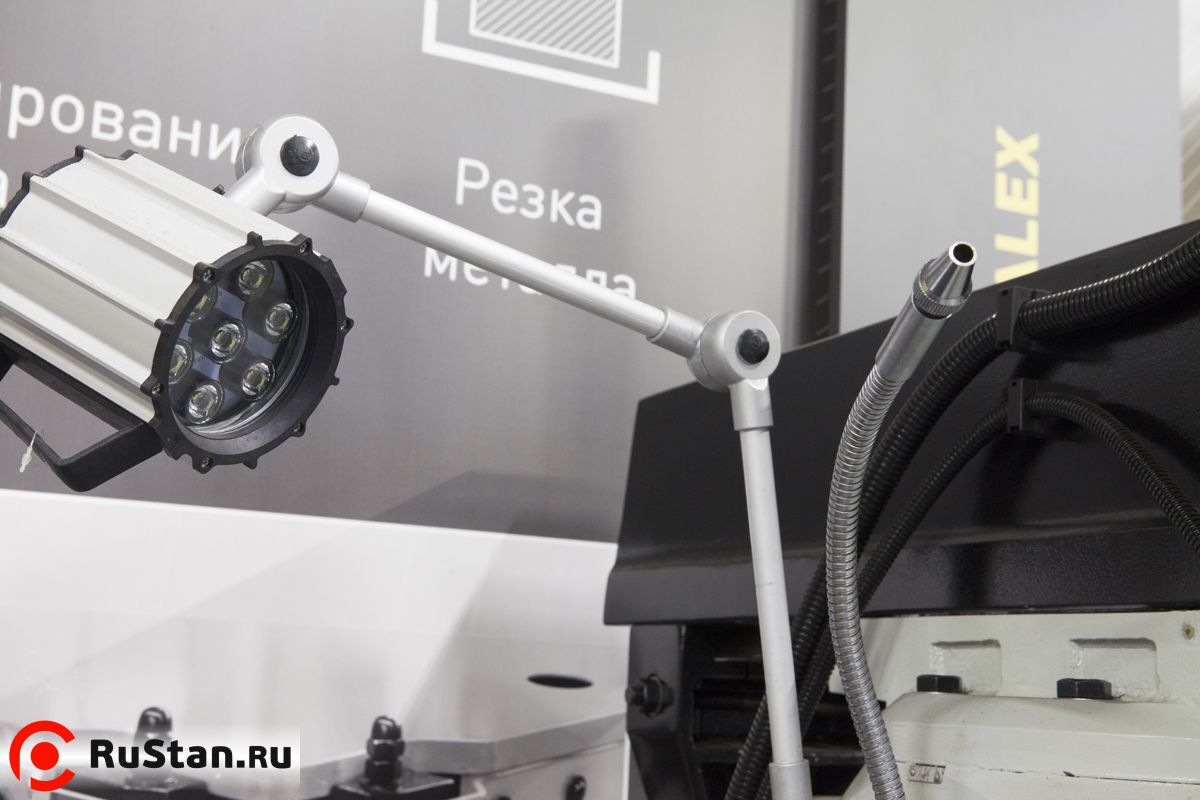

o    Лампа местного освещения
o    Стандарт СЕ

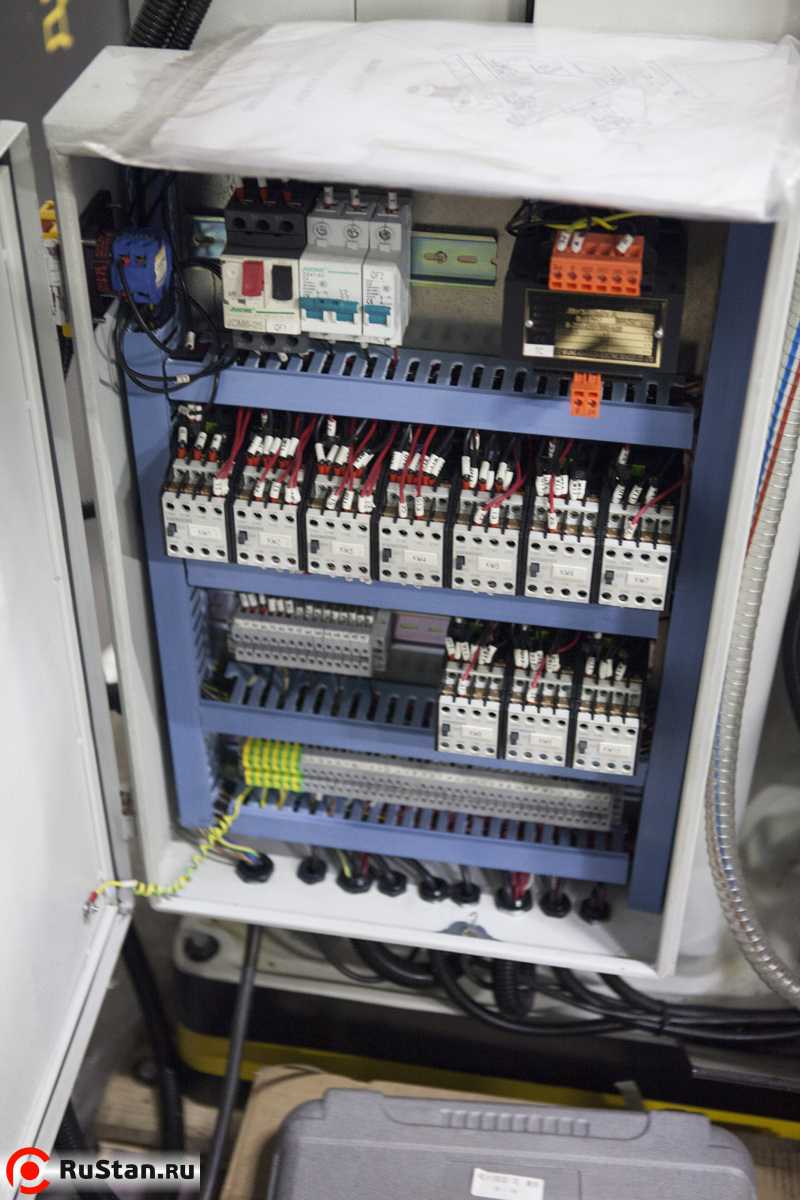

o    Электрокомпоненты Siemens



Комплект поставки

1)    Сверлильный патрон Ø16 мм
2)    Оправка сверлильного патрона
3)    Автоподачи по осям X/Y
4)    Зажимная тяга, 2 шт.
5)    Тиски 160 мм
6)    Цанговый патрон с набором цанг ER32/ISO40

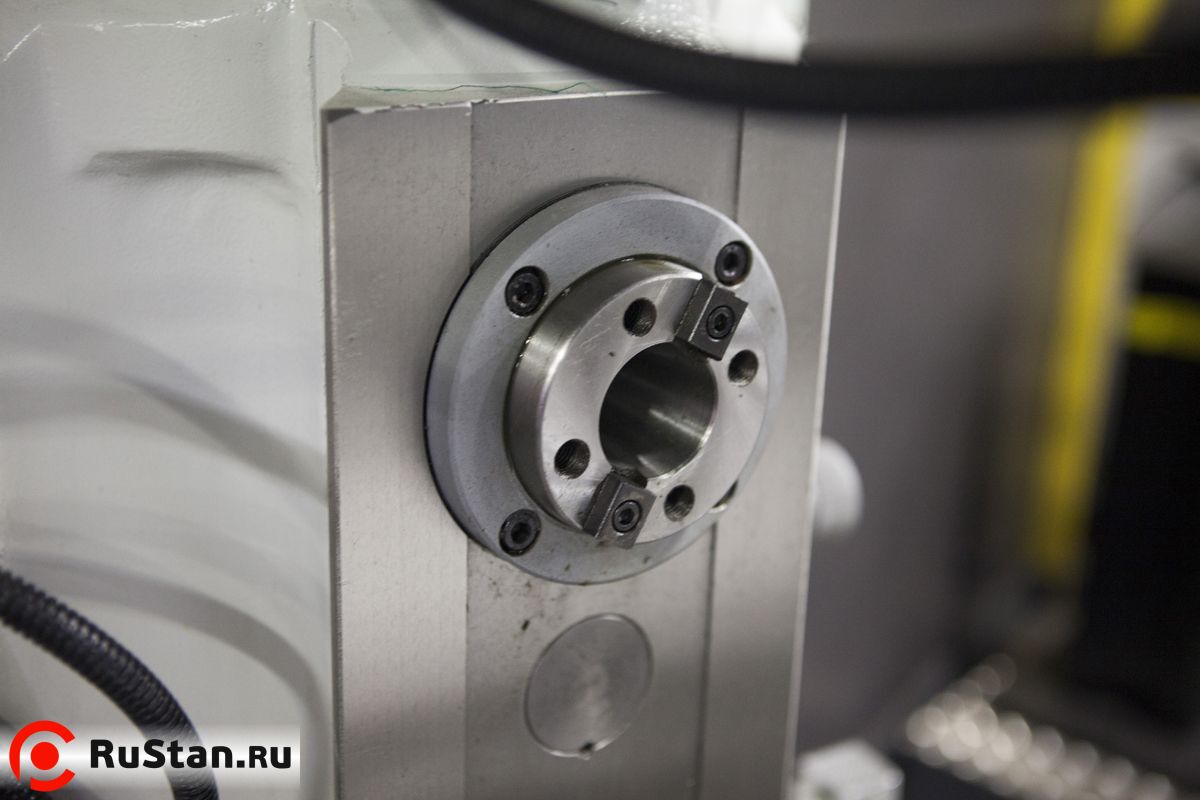

7)    Оправка для горизонтального фрезерования.
8)    Лампа местного освещения
9)    Система подачи СОЖ
10)    Инструмент для обслуживания

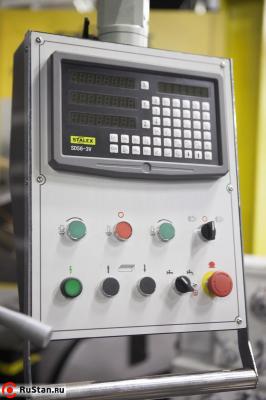

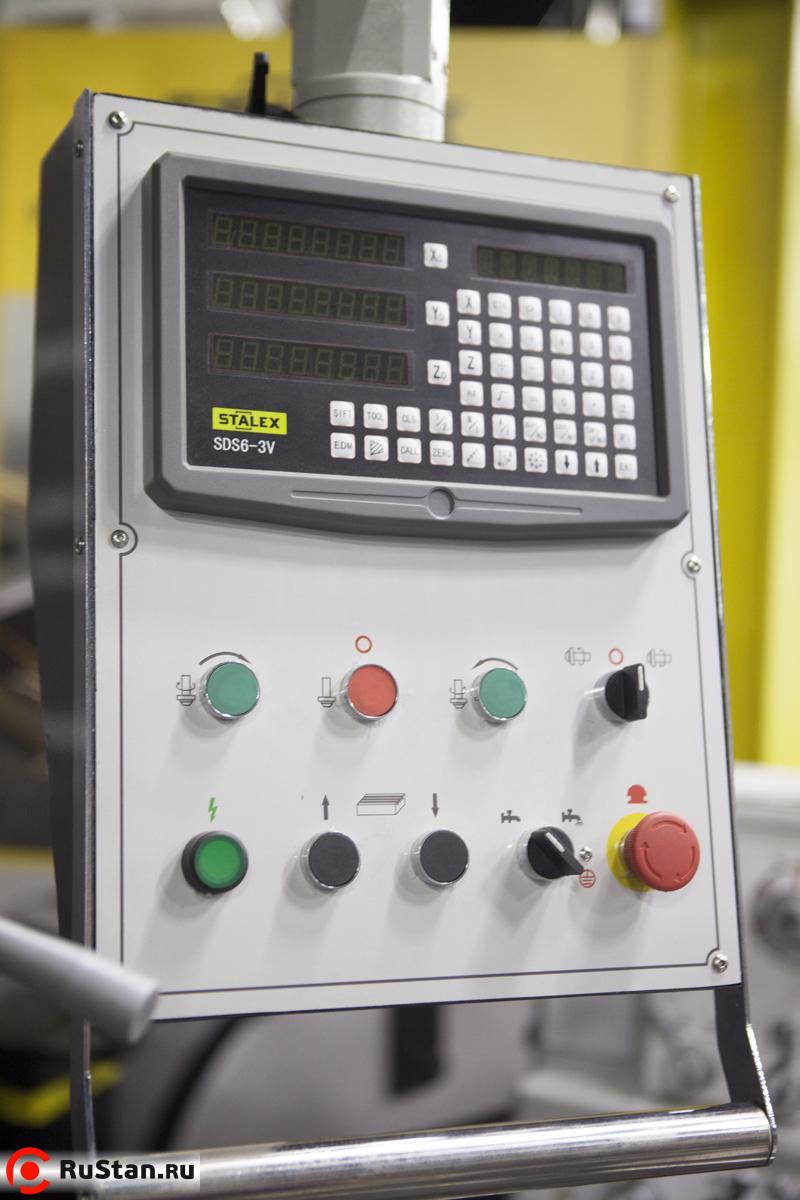

11)    УЦИ по трем осям

Технические характеристики Универсально-фрезерный MUF65 DRO
Характеристика	Значение
Макс. диаметр сверления(Сталь/Чугун)	25/30 мм
Макс. диаметр торцевого фрезерования	100 мм
Макс. диаметр концевого фрезерования	25 мм

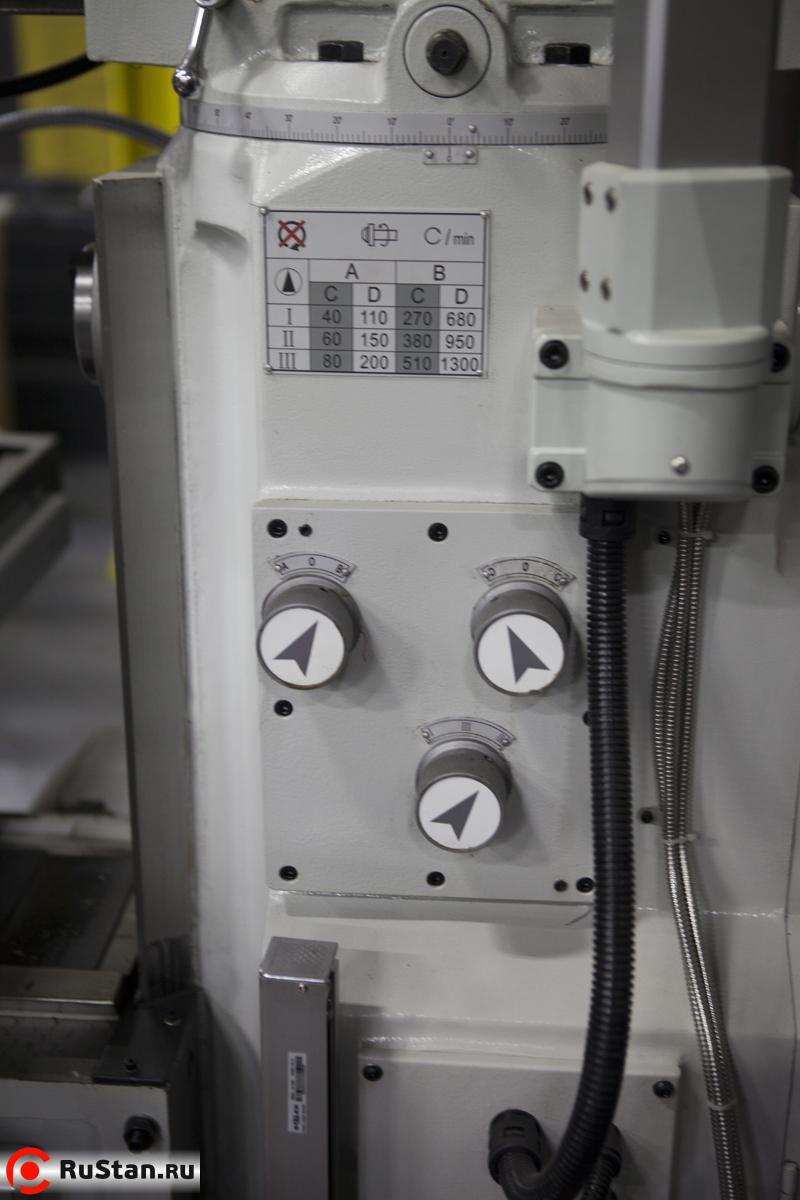

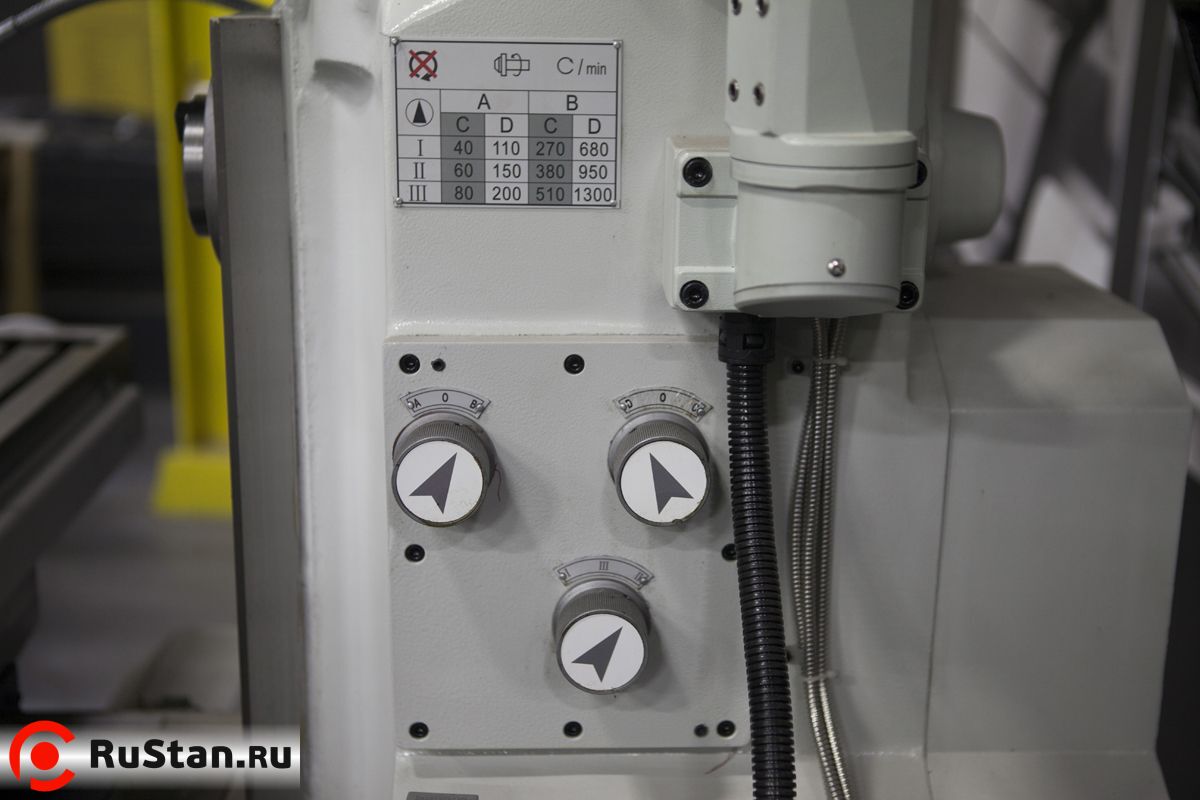

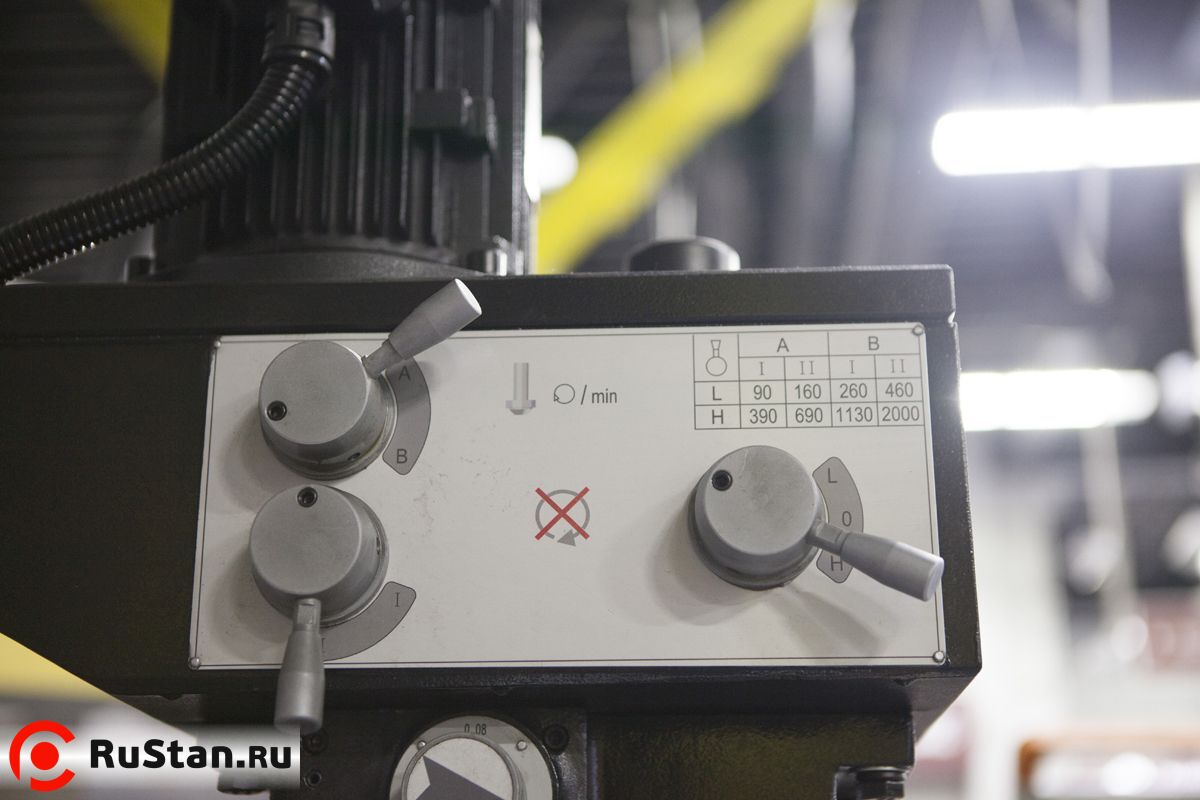

Частота вращения шпинделя, 8	90-2000 об/мин
Конус шпинделя	ISO40

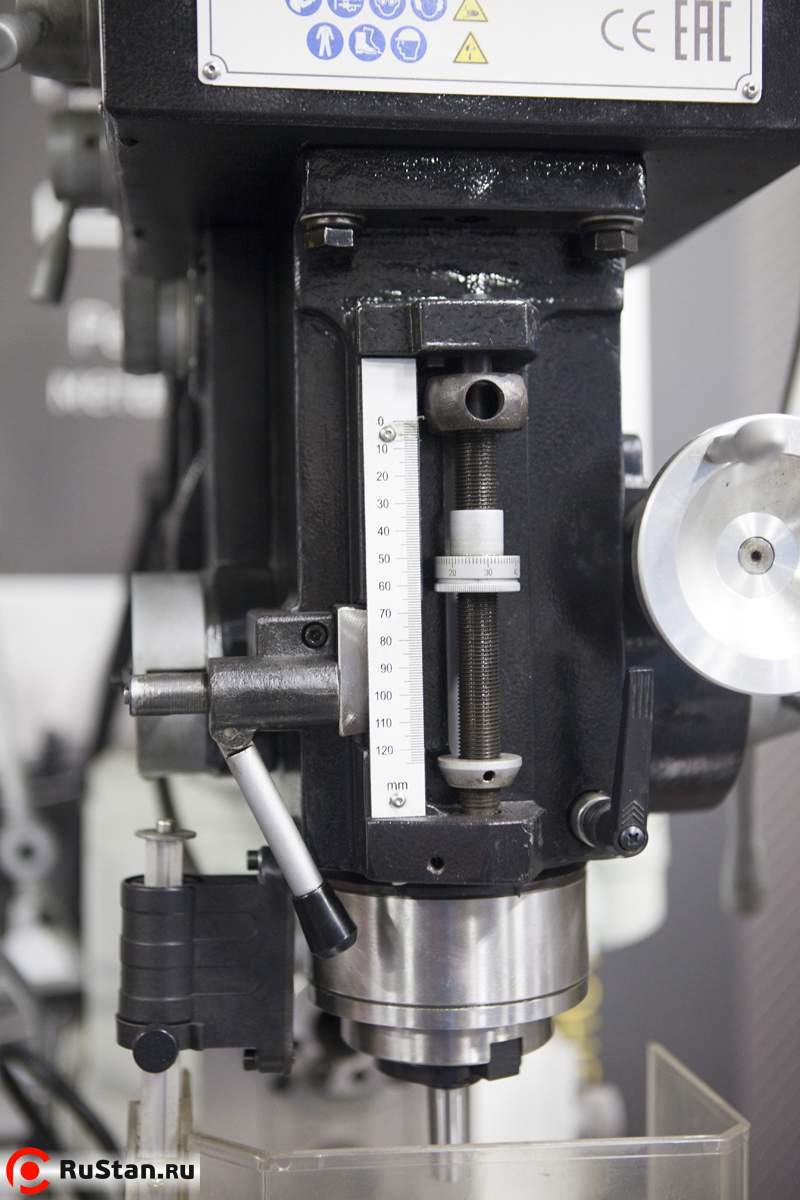

Ход пиноли шпинделя	120 мм

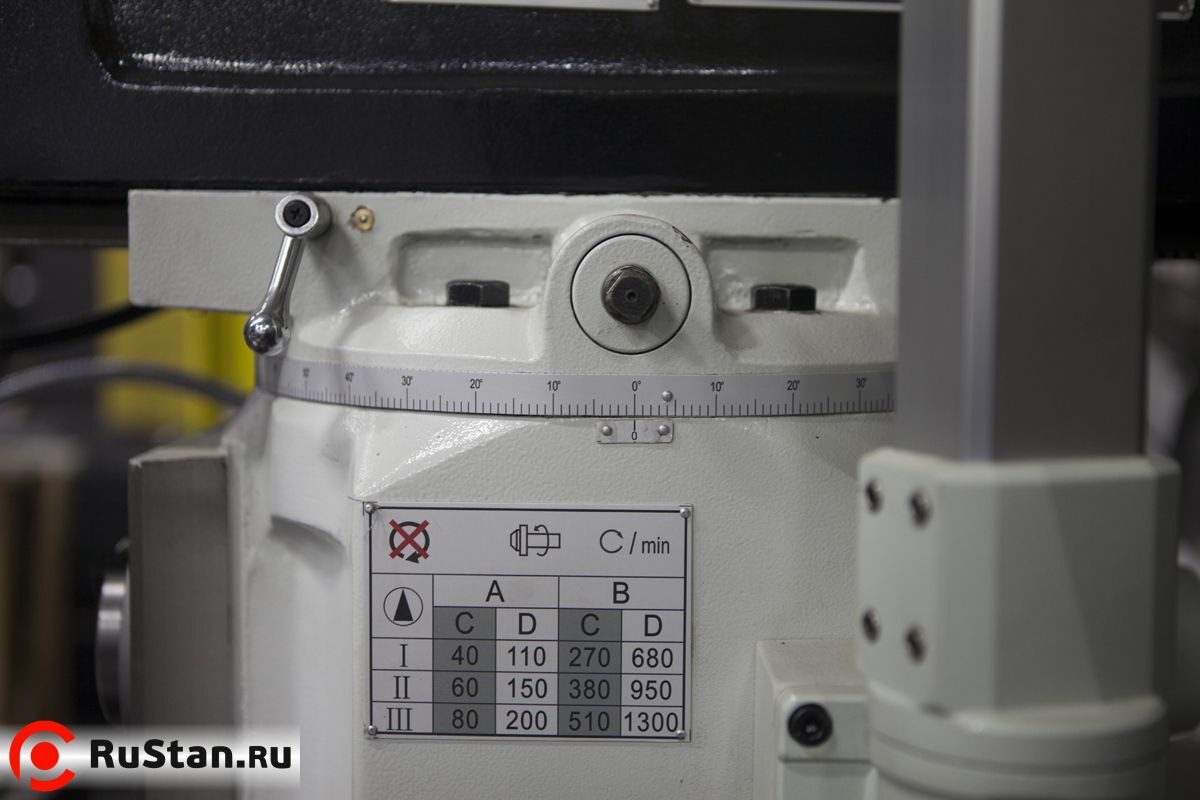

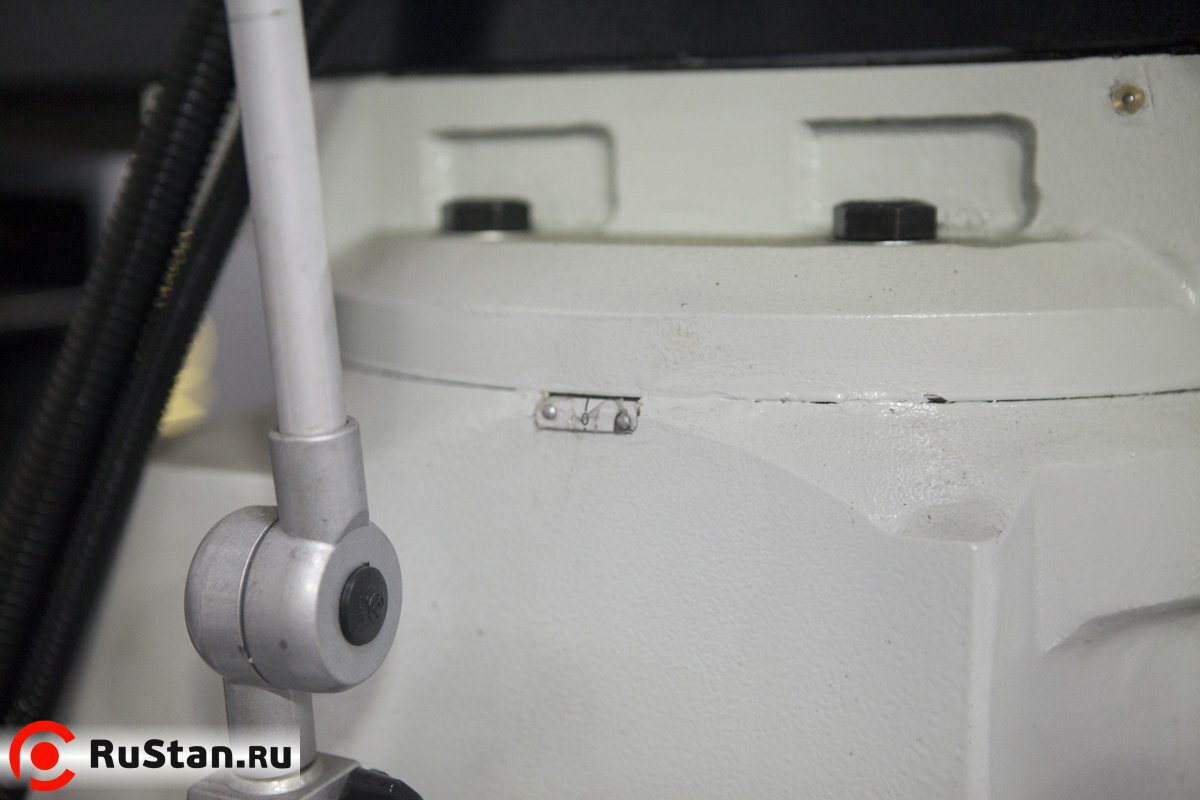

Диапазон наклона головки	±45⁰
Расстояние шпиндель-стол	200-400 мм

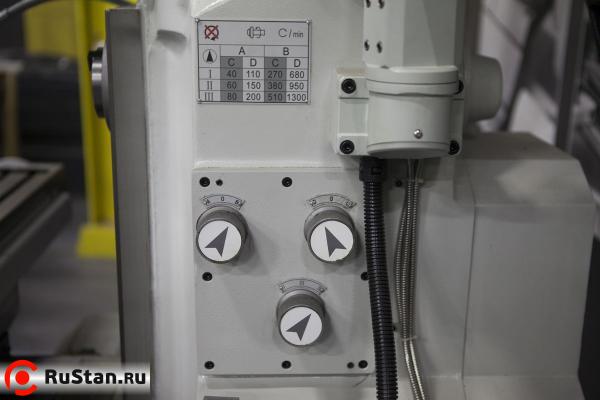

Частота вращения шпинделя, 9	40-1300 об/мин
Конус шпинделя	ISO40
Расстояние шпиндель-стол	35-370 мм

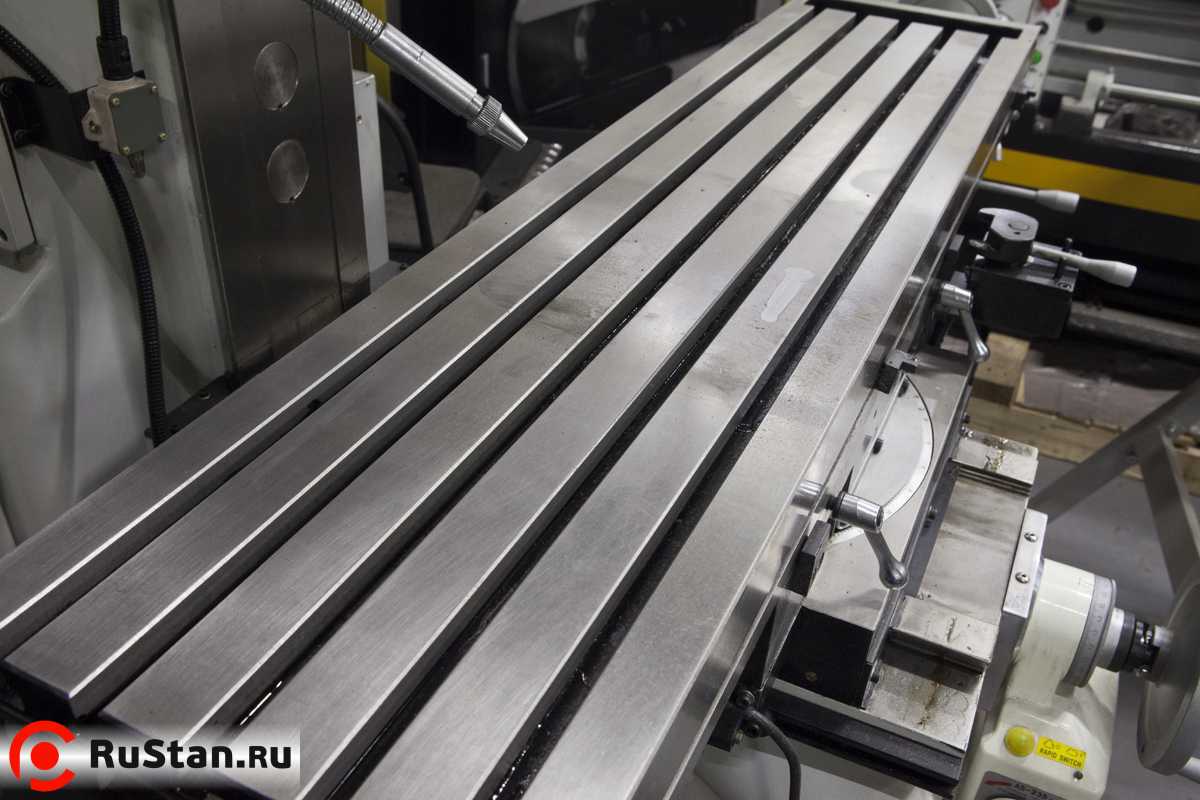

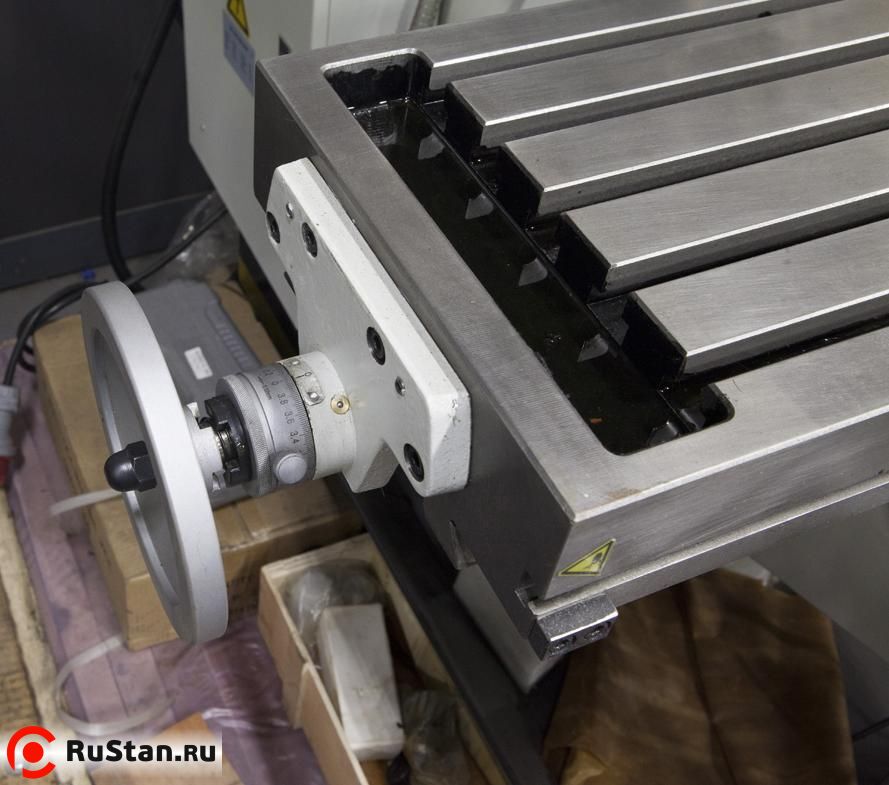

Размер стола	1270x280 мм
Максимальная нагрузка на стол	125 кг
Ход стола по оси Х x Y x Z	750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8	32-700 мм/мин

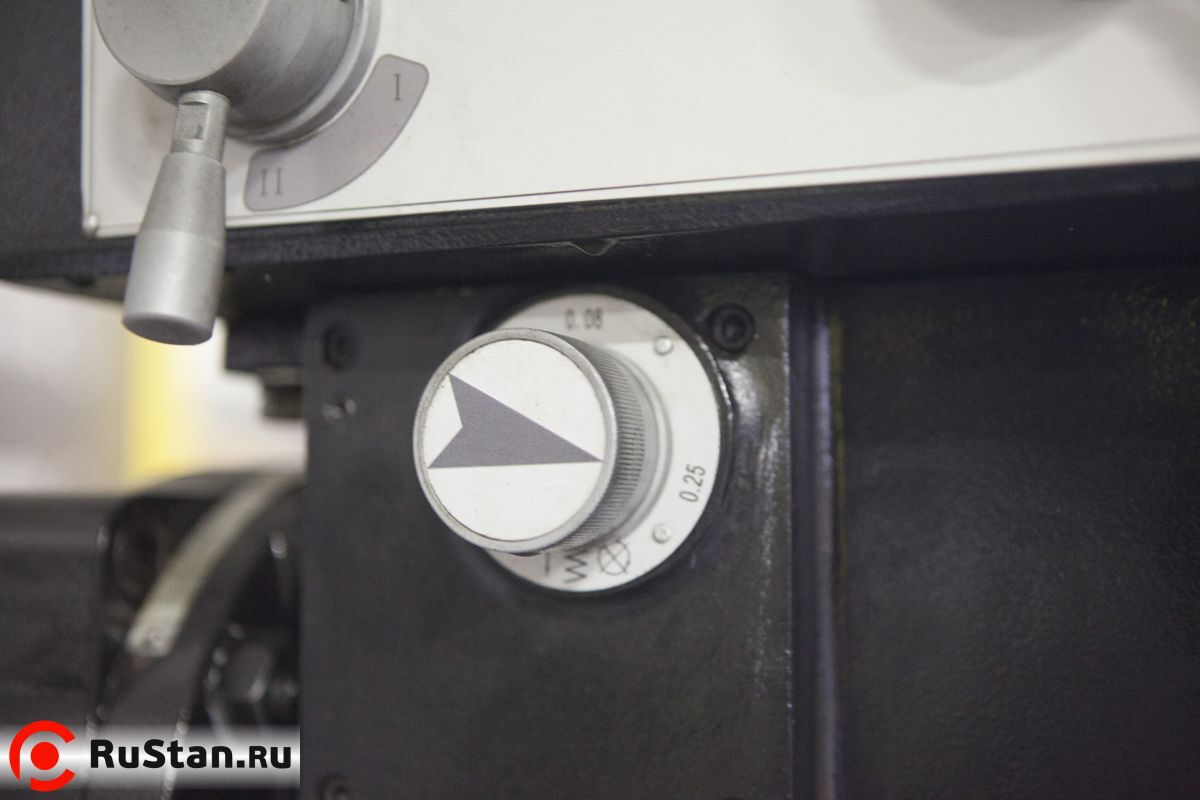

Автоподача пиноли шпинделя	0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости	±45º
Т-образные пазы, 4	14 мм
Напряжение питания	380 В
Мощность выходная вертик./горизонт. шпинделя	1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя	2,2 кВт
Габаритные размеры	1580х1450х2100 мм
Масса	1300 кг
