| Модель: |  |
SMTCL S1-245B |
| Производитель: |  |
SMTCL |
Трубонарезной станок SMTCL S1-245B предназначен для обработки труб и деталей к ним, включая нарезание резьбы в условиях единичного и серийного производства.
На трубонарезном станке обрабатываются цилиндрические и конусные резьбы труб.
Эти станки могут использоваться для токарной обработки внешних цилиндрических поверхностей, расточки или обработки конусных отверстий, также как и на токарных станках.
Трубонарезные станки S1-245B имеют высокую жесткость и надежность, обладают современными техническими характеристиками, обеспечивающими обработку деталей с прогрессивными режимами резания.
В шпиндельной бабке имеется отверстие шпинделя и два патрона.
Направляющие станины закалены и отшлифованы, что в сочетании с высокой надежностью узлов станка обеспечивает длительный срок эксплуатации с сохранением точности.
Станок может также использоваться как обычный токарно-винторезный станок.
Благодаря жесткой цельной конструкции станины, наличие переднего и заднего электромеханических патрона позволяют выполнять на данном станке силовую обработку тяжело обрабатываемых материалов.
Особенности конструкции
- Проходное отверстие шпинделя 240мм

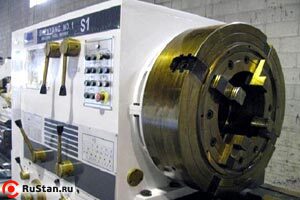

- Два 4-х кулачковых патрона с независимым перемещением кулачком и механизированным зажимом.

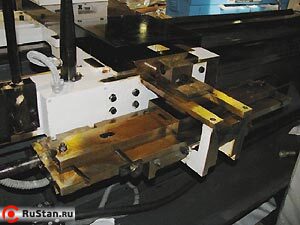

- Наличие конусной линейки посволяет производить точения конических поверхностей под заданный конус.
Технические характеристики трубонарезного станка SMTCL S1-245B
| Характеристика | Значение |
|---|---|
| Максимальный наружный диаметр обрабатываемых труб, мм | 60-219 |
| Расстояние между центрами, мм | 1000, 1500 |
| Диаметр отверстия шпинделя, мм | 240 |
| Пределы скорости шпинделя, об/мин | 8-306 |
| Продольная и поперечная подача 32 вида, м/об | 0,095-1,44 |
| Дюймовая резьба 26 видов, время/дюйм | 1-14 |
| Метрическая резьба 22 вида, мм | 1-15 |
| Модульная резьба 21 вид, мм | 0,5-7,5 |
| Диаметральная резьба 20 видов, время/дюйм | 2-28 |
| Максимальная длина обработки приспособлением для конусной резки, мм | 600/350 |
| Размер частей режущего инструмента, мм | 32х32 |
| Максимальное перемещение верхнего суппорта, мм | 200 |
| Максимальное поперечное перемещение суппорта, мм | 300 |
| Скорость продольного и поперечного перемещения, м/мин | 4 |
| Ход пиноли задней бабки, мм | 250 |
| Мощность главного двигателя, кВт | 18,5 |
| Общая мощность, кВт | 24,35 |
| Габариты, мм | 3883х1908х1500 |
| Габариты упаковки, мм | 4190х1908х1500 |
| Вес SMTCL S1-245B станка S1-245B, кг | 7876 |
| Вес станка в упаковке, кг | 8500 |
