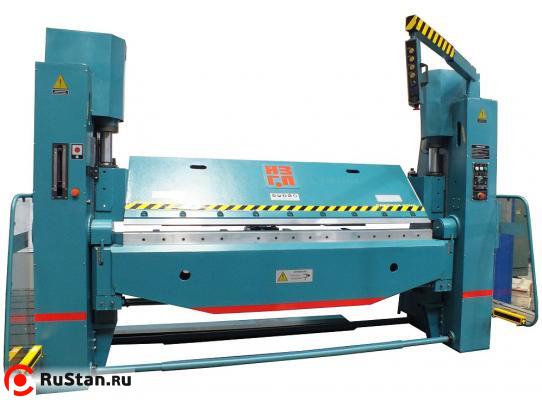

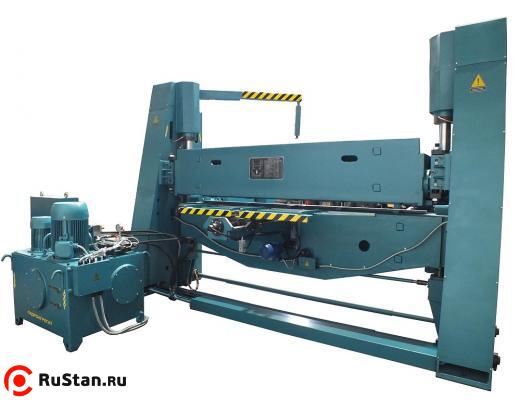

Листогибочная машина ИВ2144

Листогибочная машина модели ИВ2144 является универсальным оборудованием, с помощью которого изготавливают различные детали и изделия методом холодной гибки.

Это оборудование востребовано в различных отраслях производства и в частности в машиностроении.

В устройстве листогибочной машины имеется ряд основных элементов. В конструкции листогибочного оборудования присутствует станина, гибочная и прижимная балки, привод указанных балок, а также задний упор. Привод гидравлический. Возможна модернизация или иное исполнение станка ИВ2144 дополненное некоторыми приспособлениями. Это позволить расширить функциональность.

Листогибочная машина модели ИВ2144 выполняет гибочные операции стального листа, не превышающего толщины в 4,5 мм. Длина стола равна 2.5 м, что определяет максимальную ширину изгибаемого листа. Усилие на прижим составляет 40 тн, на операцию гибки - 30 тн. Площадь оборудования в плане цеха около 9 квадратных метров. Вес оборудования данной модели не превышает 6.5 Т.

Мощность используемого в листогибочной машине электрооборудования - 10 КВт.

Среди технических характеристик являются важными величины регулировки стола и гибочной балки - 100 мм и максимальный ход балки прижимной - 250 мм.

Базовая комплектация

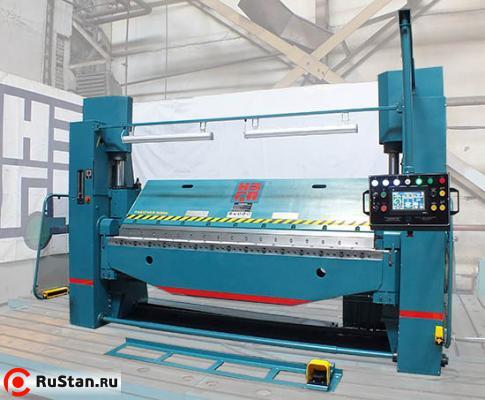

• Листогибочная машина в сборе;

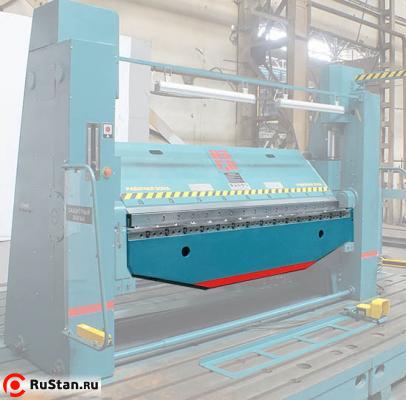

• Балка гибочная;

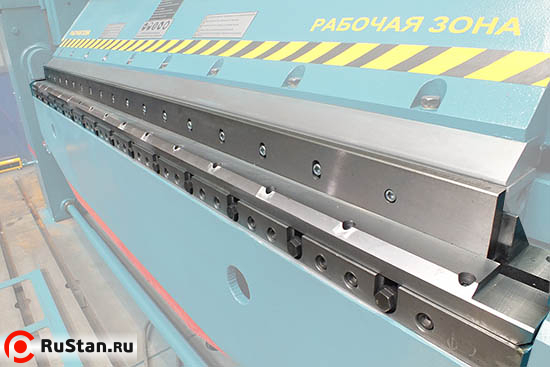

• Планка гибочной балки;

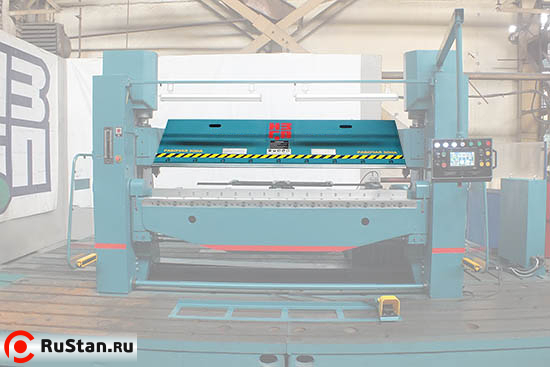

• Балка прижимная;

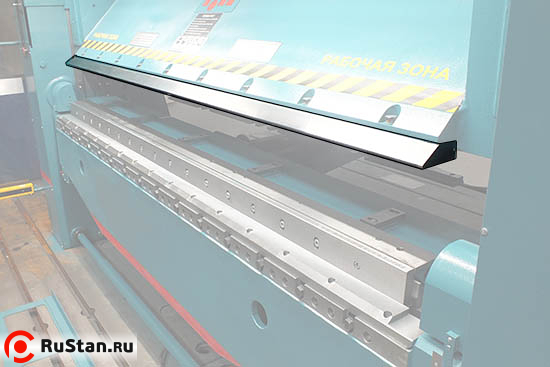

• Оправка прижимной балки;

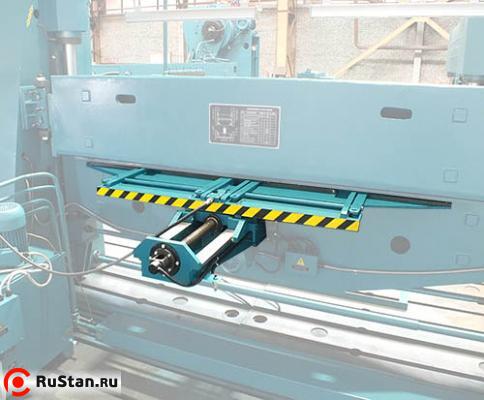

• Упор задний;

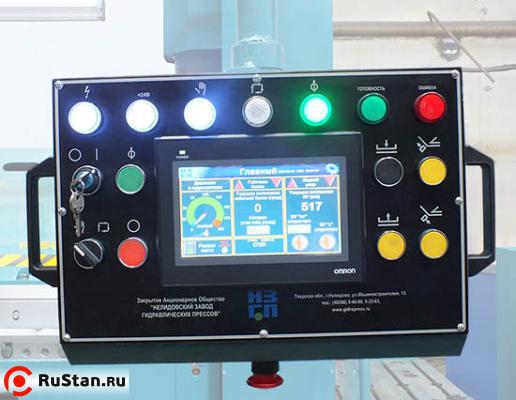

• Пульт управления;
• Электрошкаф управления листогибочной машины;

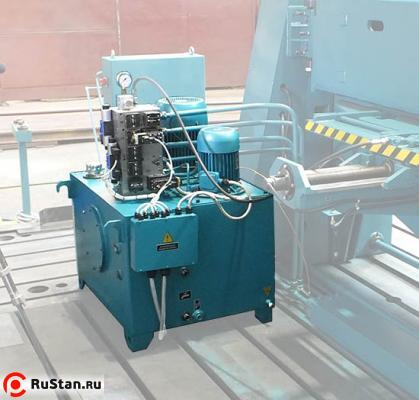

• Гидроагрегат;
• Руководство по эксплуатации, ЗИП, паспорт.

Дополнительное оборудование

• Приспособление для гибки замкнутых контуров в сборе;
• Оправка для гибки коробок в сборе;
• Оправка для гибки П -образных профилей в сборе;
• Оправка для гибки кромок в сборе;
• Стол приемный в сборе;
• Приспособление для гибки П – образных профилей;
• Система управления на базе ПЛК Simens или Bosch Rexroth;
• Программируемый задний упор;
• Спец инструмент по заданию заказчика;
• Быстросъёмный спец инструмент;
• Педаль;
• Охладительное масло AKG5202.203.0000.
