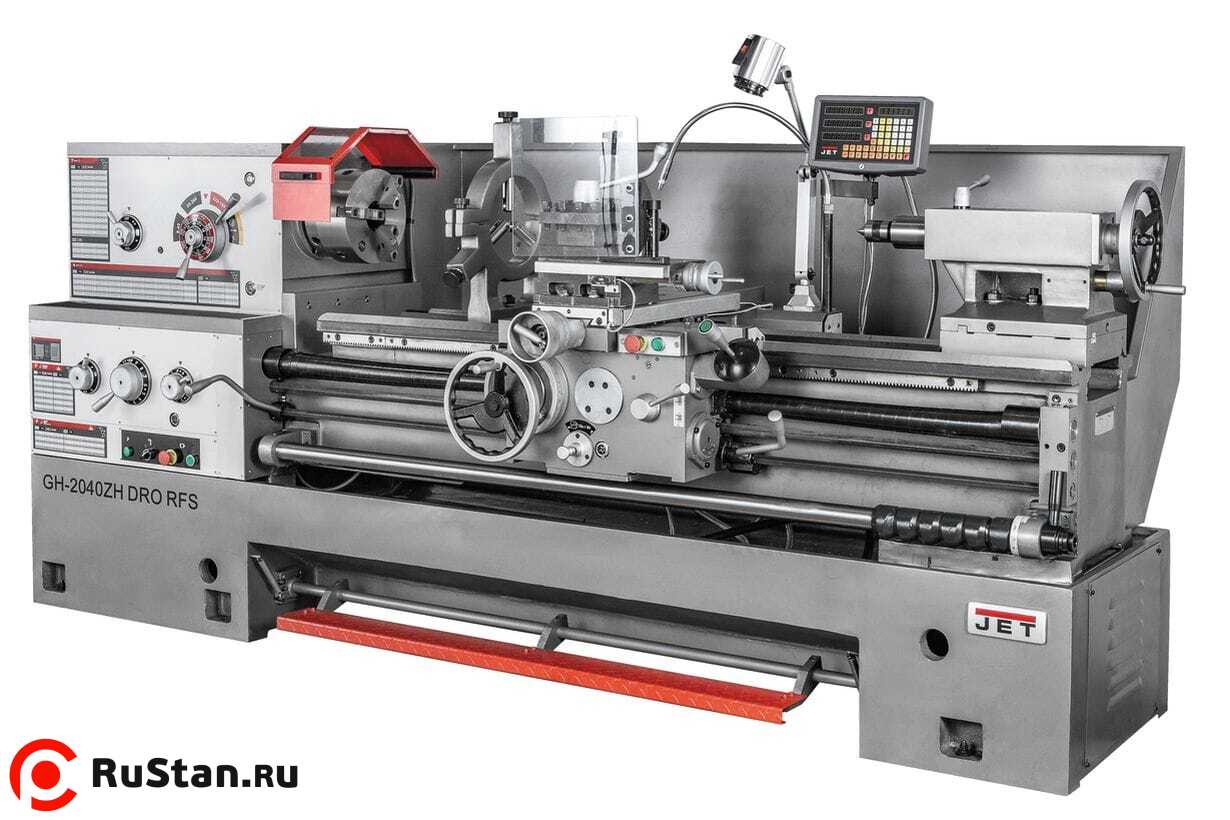

Токарно-винторезный станок JET GH-2040ZH DRO c УЦИ

Универсальный токарно-винторезный станок GH-2040 ZH DRO производства компании JET ориентирован на тех заказчиков, кто предъявляет особые требования к точности, скорости и качеству металлообработки. Станок предназначен для обточки деталей диаметром до 500 мм над суппортом, до 720 мм со съемным мостиком и до 310 над поперечным суппортом. Расстояние между центрами – 1015 мм, предусмотрено ускоренное перемещение суппорта. На GH-2040 ZH DRO устанавливается мощный асинхронный двигатель на 380 В, скорость вращения шпинделя от 9 до 1600 об/мин, переключение скоростей ступенчатое: всего 24 ступени.

Пониженная скорость 9 об/мин выставляется при необходимости нарезания резьбы плашкой. На станке предустановлены 80 режимов продольных и поперечных подач, что позволяет нарезать метрическую, дюймовую, модульную и питчевую резьбы с повышенным уровнем точности. При этом биение на шпинделе не превышает 9 микрон. Привод шпинделя постоянно находятся в масляной ванне, что способствует охлаждению, снижает уровень шума и продлевает срок эксплуатации станка. Для уменьшения вибраций и качественного теплоотвода от инструмента и шпинделя станок установлен на массивную станину из особопрочного чугуна.

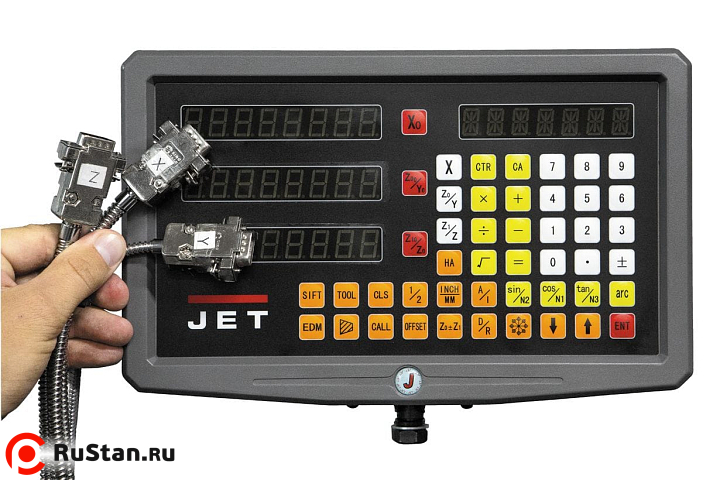

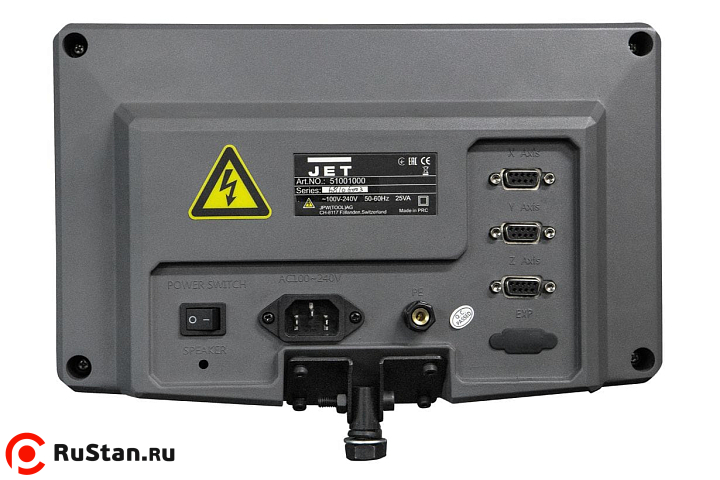

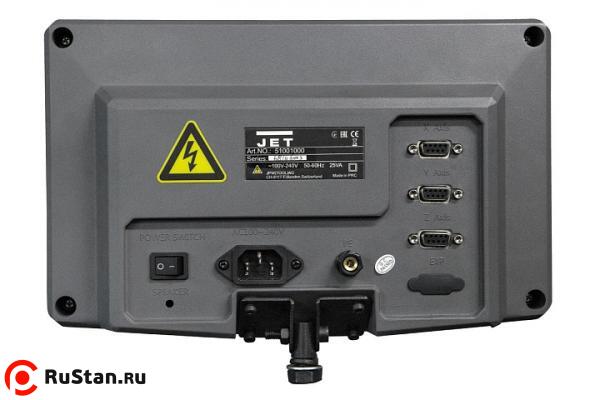

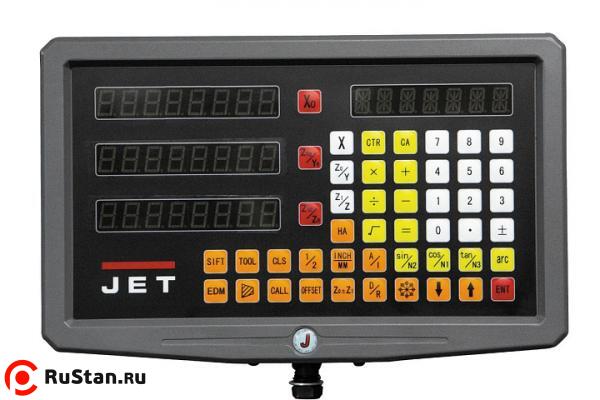

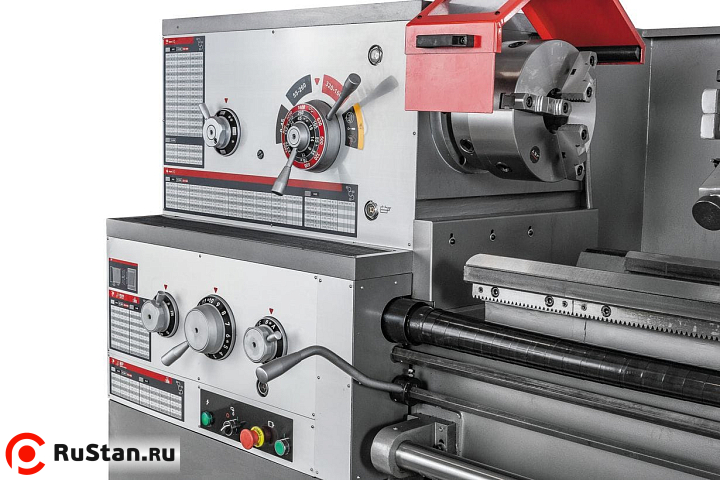

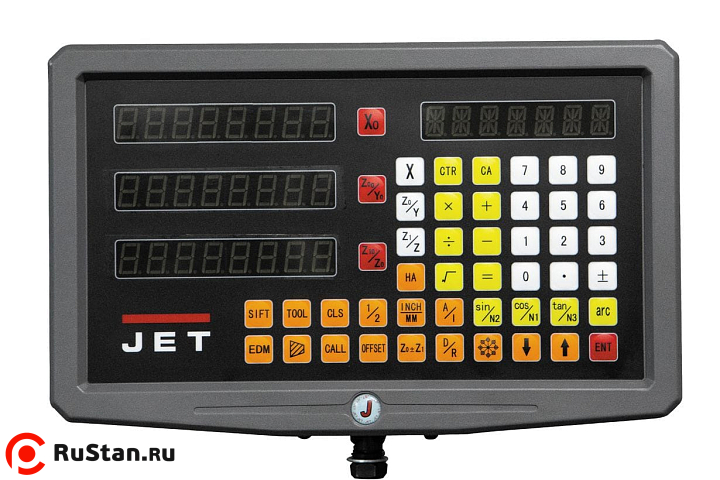

Передняя бабка оборудована электромеханической муфтой, механизм плавного пуска защищает привод от пиковых нагрузок. Станок поставляется в богатой комплектации: устройство подачи СОЖ, УЦИ, люнеты, планшайба, 4-х кулачковый патрон и многое другое.

Преимущества конструкции

• Рукоятка включения шпинделя на передней бабке (прямое и обратное вращение)
• Передняя бабка с фрикционной муфтой

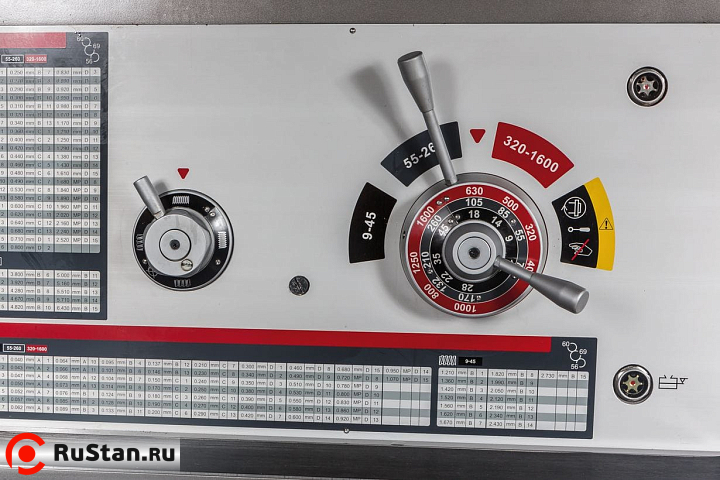

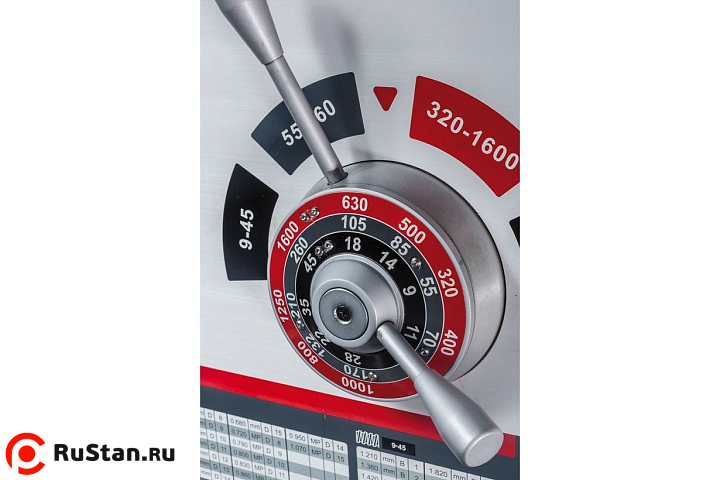

• Диапазон частот вращения шпинделя от 9 до 1600 об/мин, 24 скорости в каждом направлении

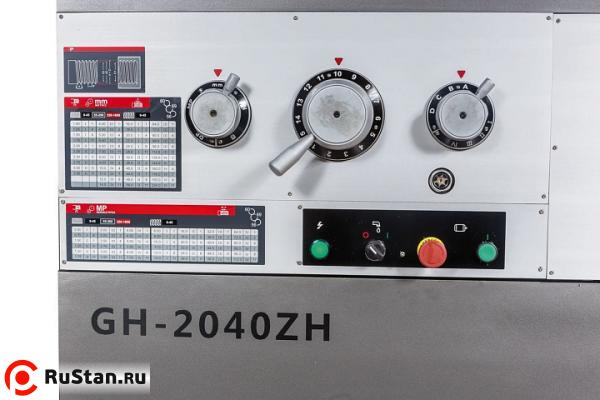

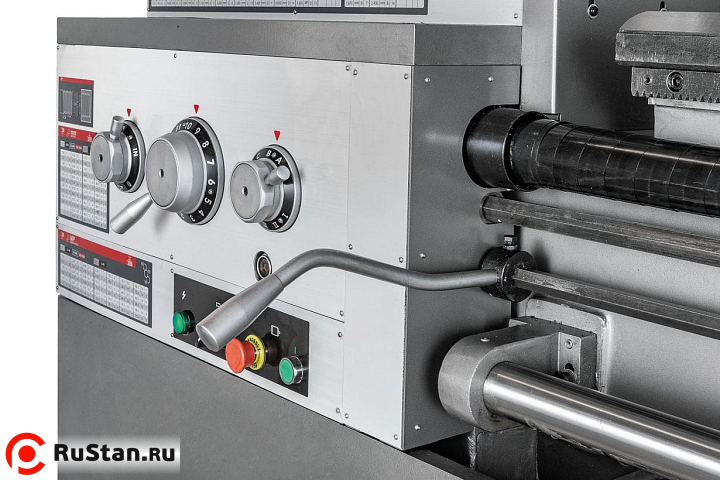

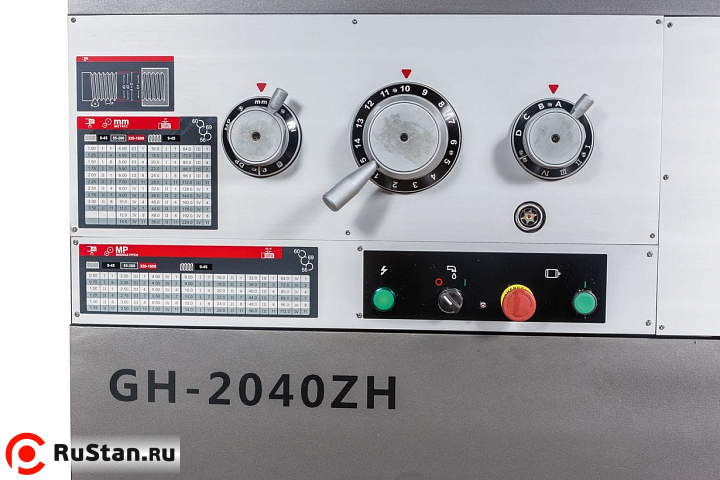

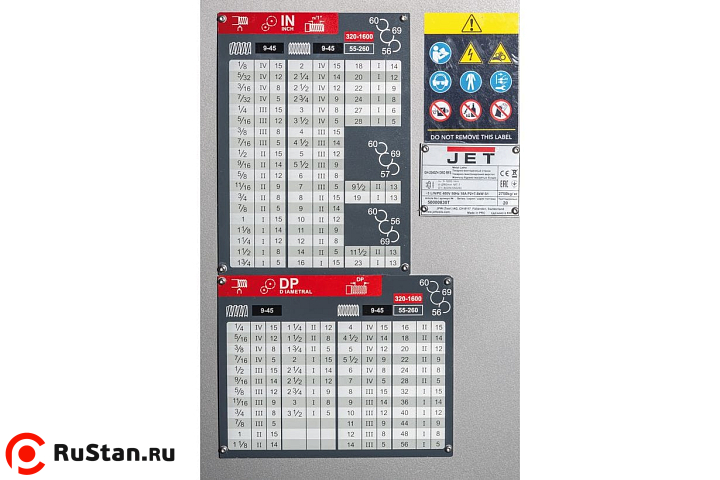

• Коробка подач позволяет нарезать резьбу без замены шестерен

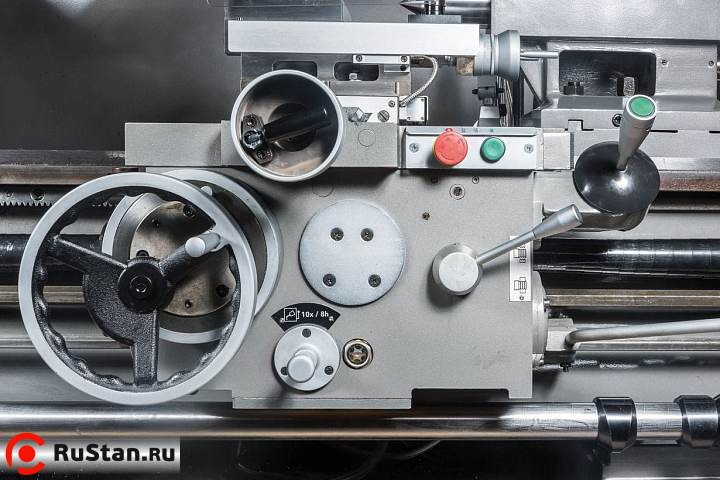

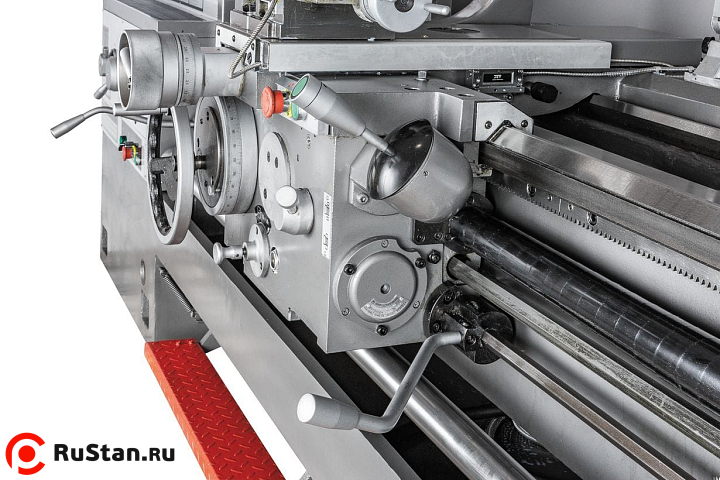

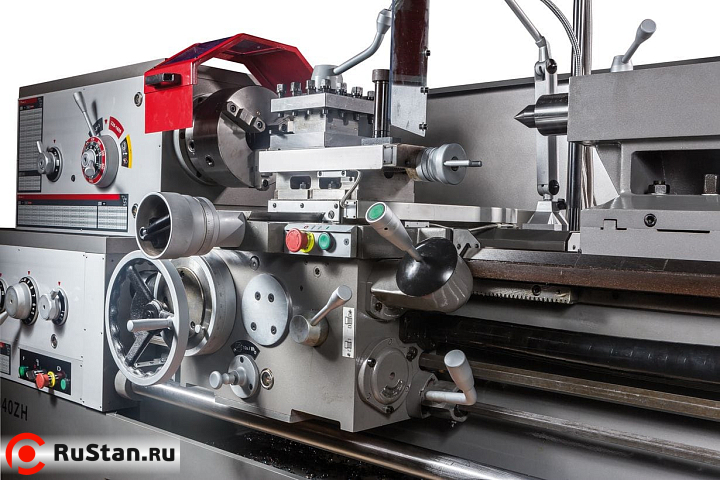

• Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
• Эксклюзивный протокол приёмки JET с сертифицированными допусками по DIN 8606 (немецкий аналог ГОСТ 18097, класс точности «Н»)
• Массивная станина станка из серого чугуна
• Закаленные и отшлифованные направляющие станины

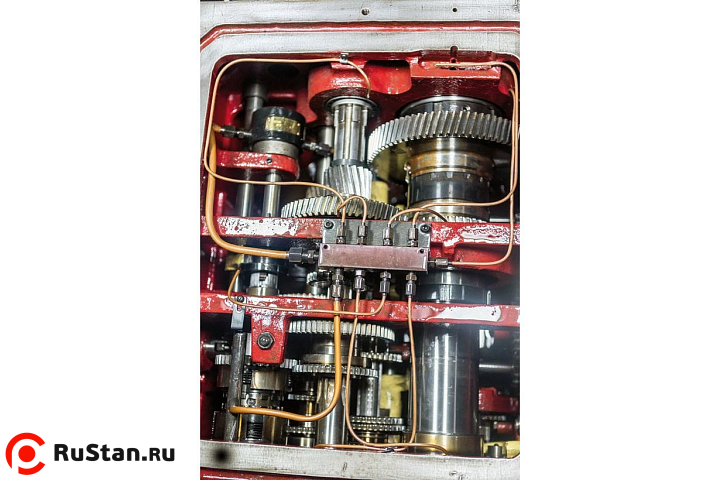

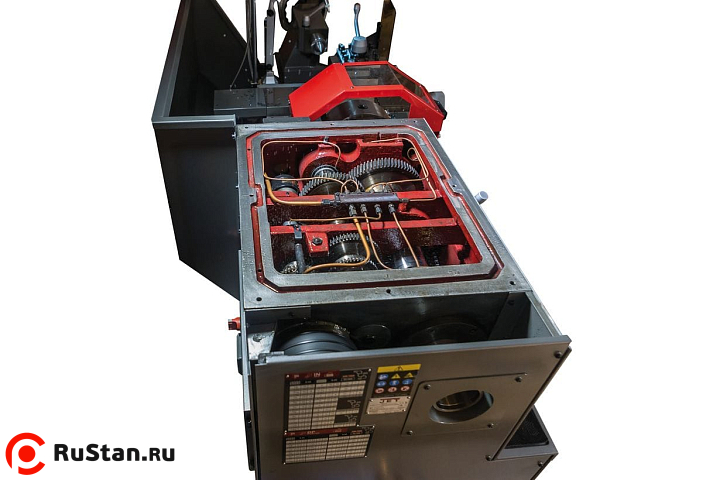

• Механизм привода шпинделя постоянно работает в масляной ванне
• Наличие съемного мостика (ГАП) для увеличения диапазона обрабатываемых деталей

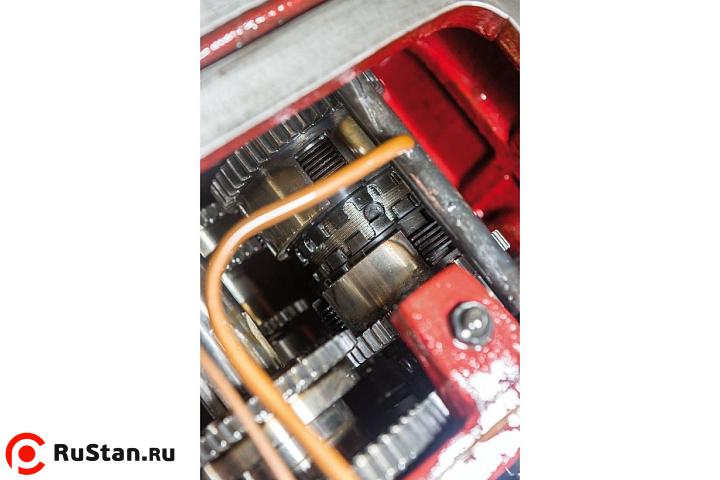

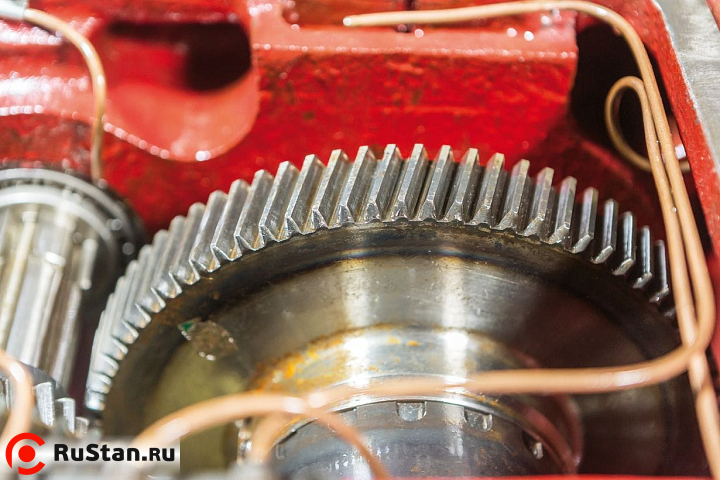

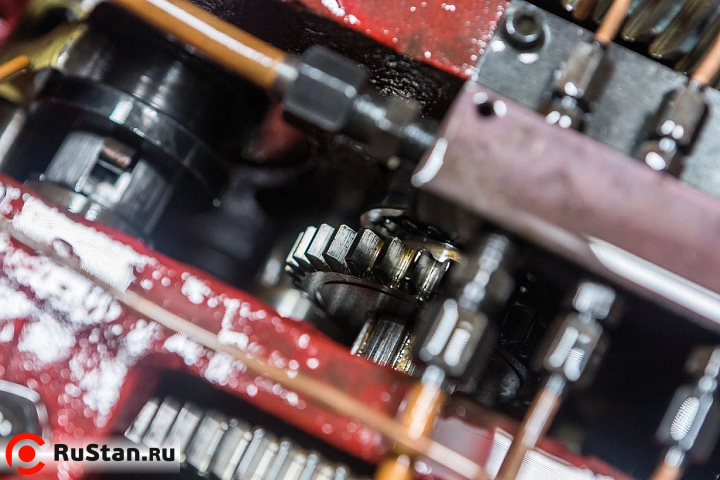

• Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
• Регулировка зазоров направляющих при помощи клиновых планок

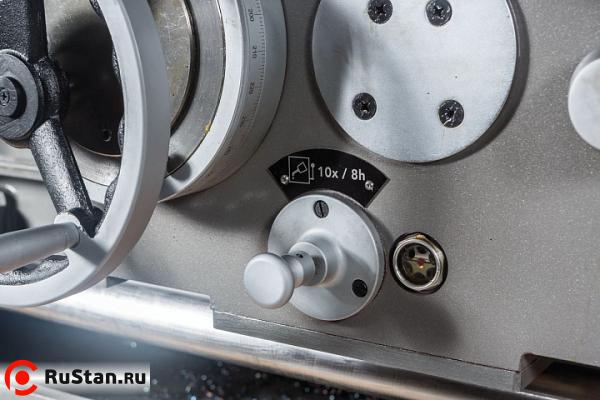

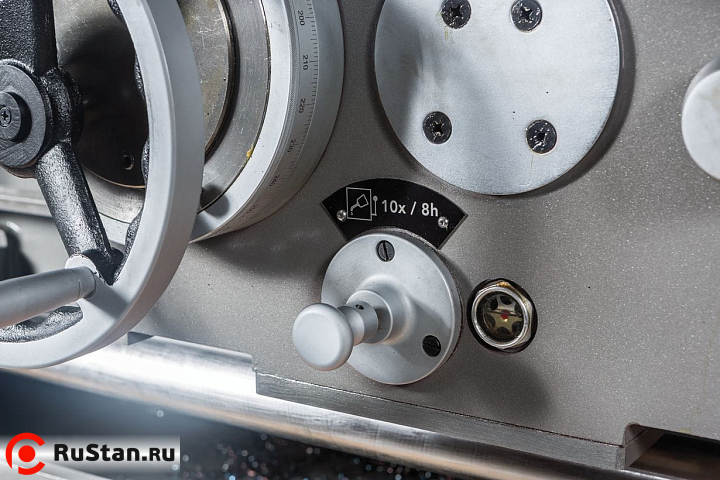

• Централизованная система подачи смазки продольного суппорта

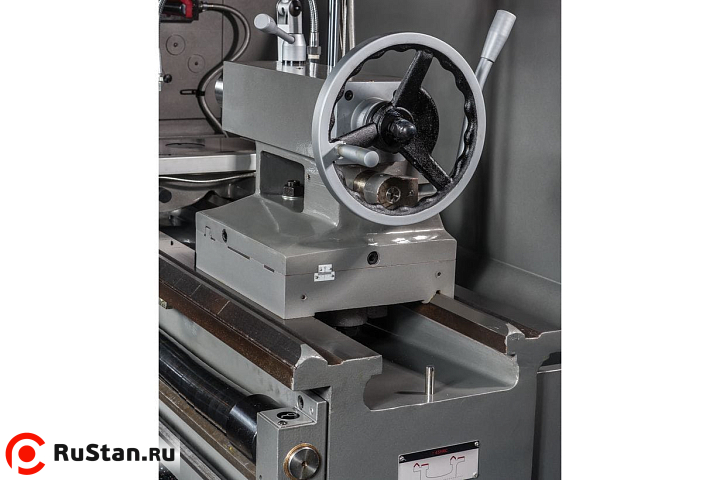

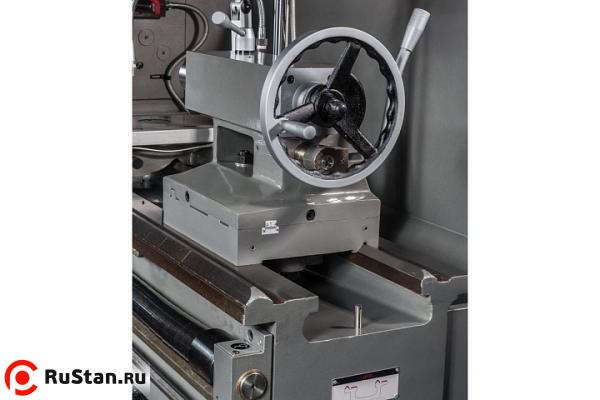

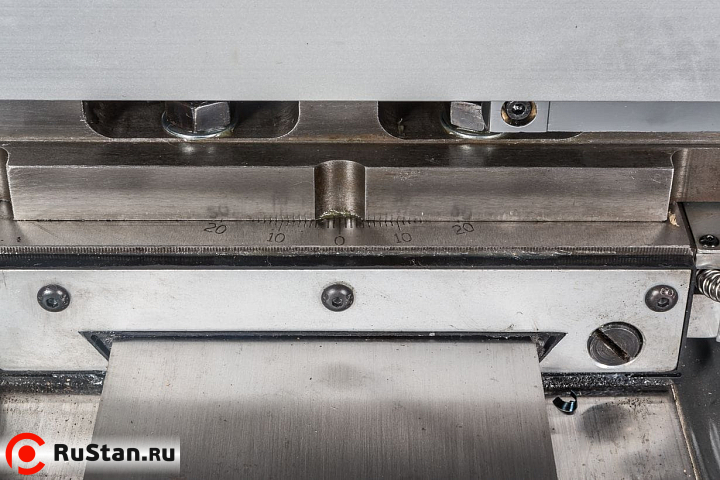

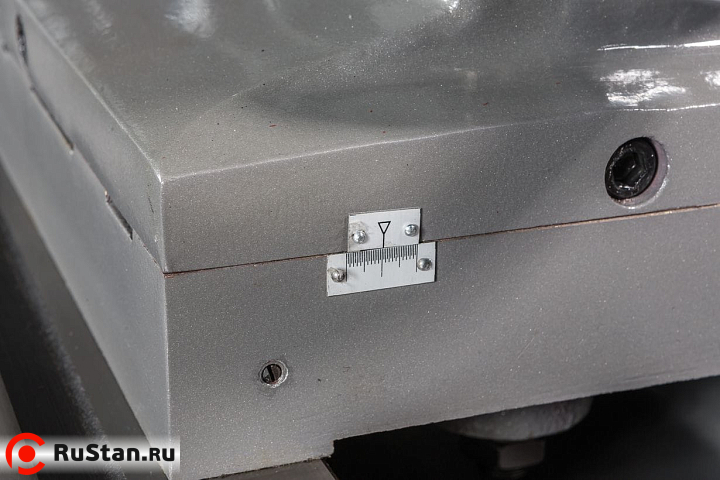

• Регулируемая в поперечном направлении задняя бабка для обточки конусов

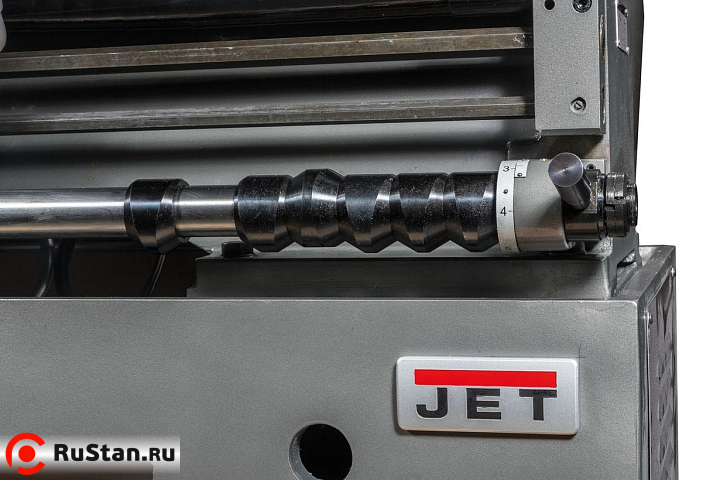

• Отключение продольной подачи суппорта в заданной точке: управляющий вал на 6 позиций
• Полноценный современный аналог 16К20, 16К25 и 16Д20

Стандартное исполнение

• 6 регулировочных опор
• Защитное ограждение
• Защита резцедержателя

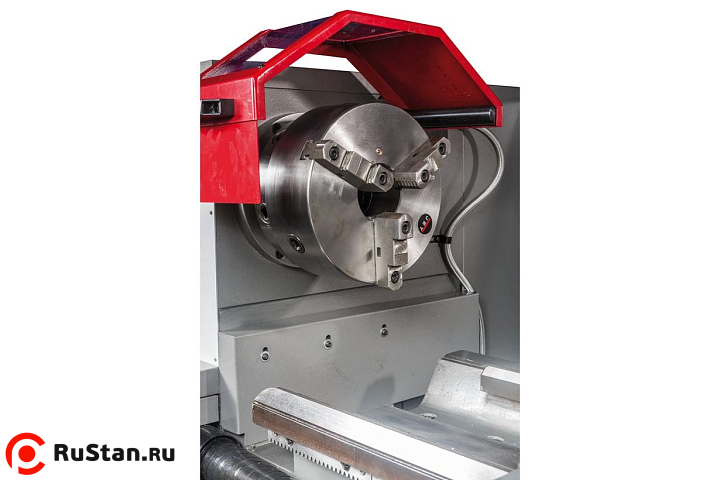

• Защита патрона с концевым выключателем
• Трехкулачковый патрон 250мм с базовыми и обратными кулачками
• 4-кулачковая планшайба 320мм
• Зажимная шайба 400мм

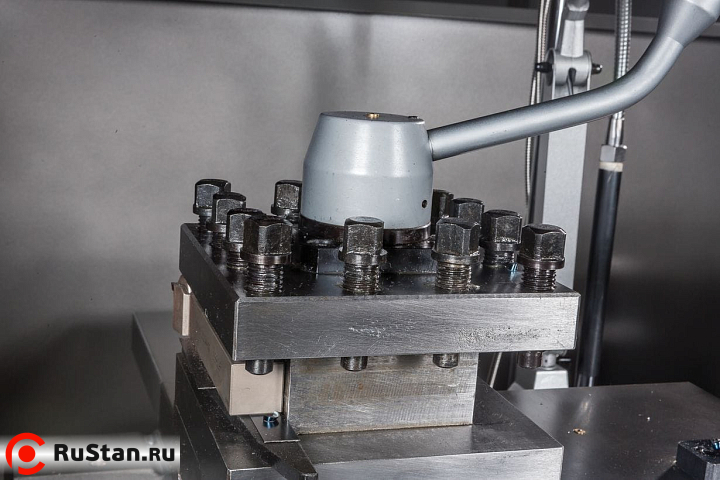

• 4-х позиционный резцедержатель с функцией поворота
• Неподвижный люнет
• Подвижный люнет

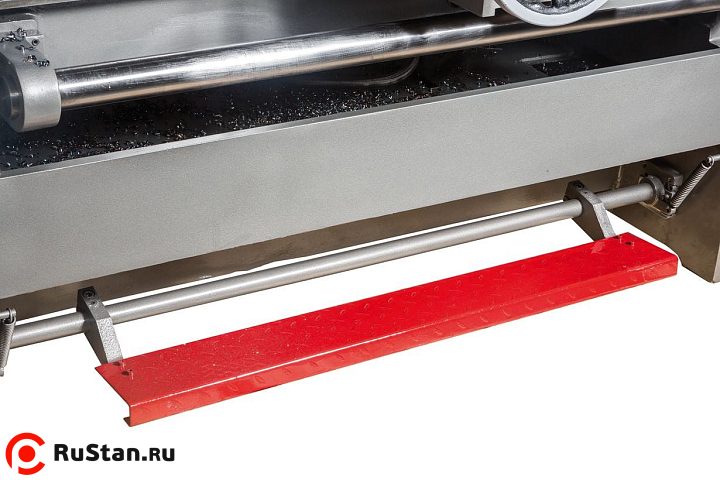

• Ножной тормоз с концевым выключателем
• Система подвода СОЖ
• Галогеновая лампа
• Вращающийся центр MК 5
• Невращающийся центр MК 5
• Переходная втулка MК 7/ MК 5
• Резьбоуказатель
• Вал управления с 5 настраиваемыми кулачками (выключение продольной подачи)
• Рабочий инструмент в ящике
• Масленка
• Руководство по эксплуатации
• Список запасных частей
