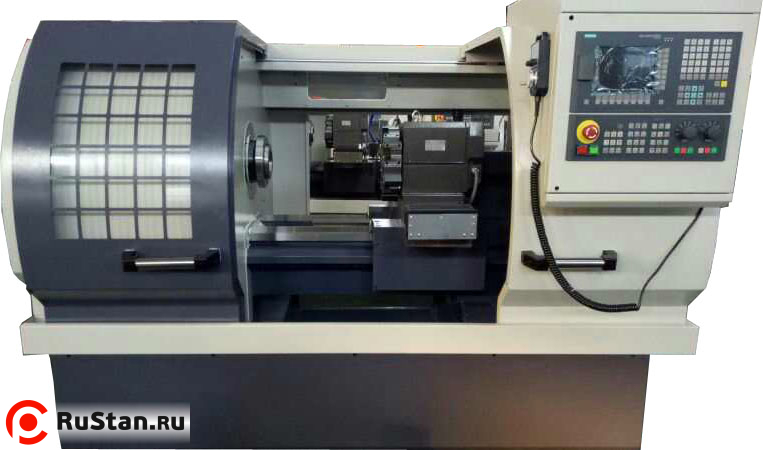

Токарный станок с ЧПУ CK6140x1000

Станок модели CK6140 является полнофункциональным токарным станком нормальной точности с числовым программным управлением, разработанным и спроектированным с использованием передовых зарубежных технологий компанией Shandong Lathe Machine Tool Co., Ltd. Производится в соответствии со стандартом GB/T 16462-2007. Является аналогом токарного станка с ЧПУ 16К20Ф3.

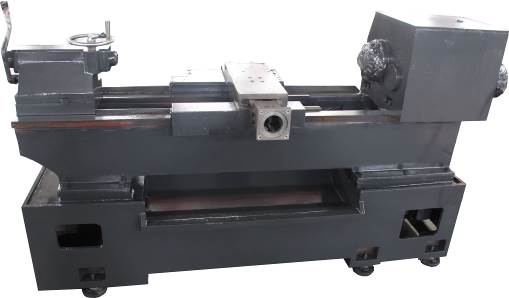

Усиленная рёбрами жёсткости, устойчивая к механическим вибрациям станина, состоящая из монолитных верхней и нижней частей, что исключат деформацию станины при обработке длинных и тяжёлых деталей.

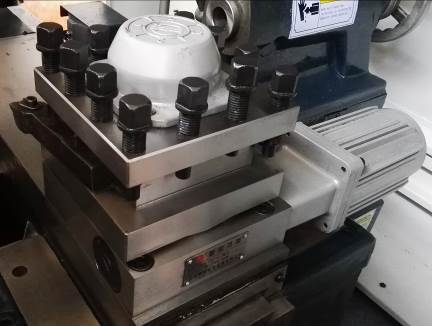

В базовой комплектации применяется 4-х позиционное устройство смены инструмента с электроприводом.

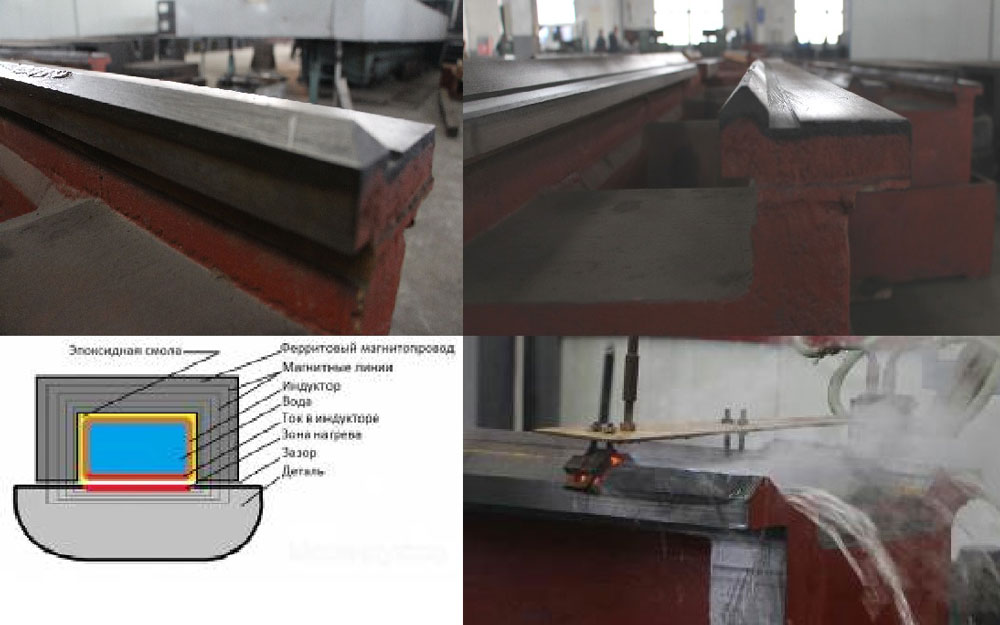

Поверхность направляющих подвержена закалке ТВЧ, что обеспечивает их высокую твёрдость HRC 55-60 и устойчивость к износу и механическим повреждениям.

Высокоточные направляющие устойчивые к износу, что обеспечивает повышенную жёсткость конструкции в процессе обработки.

Поверхности трения, работающие в контакте с направляющими скольжения оснащены тефлоновыми вставками с каналами для циркуляции смазки и подвержены ручному шабрению.

Устройство центральной смазки, настроенное на подачу масла в каналы смазки между направляющими и тефлоновыми вставками в зависимости от пройденной дистанции позволяет снизить расход масла без ущерба для ресурса направляющих.

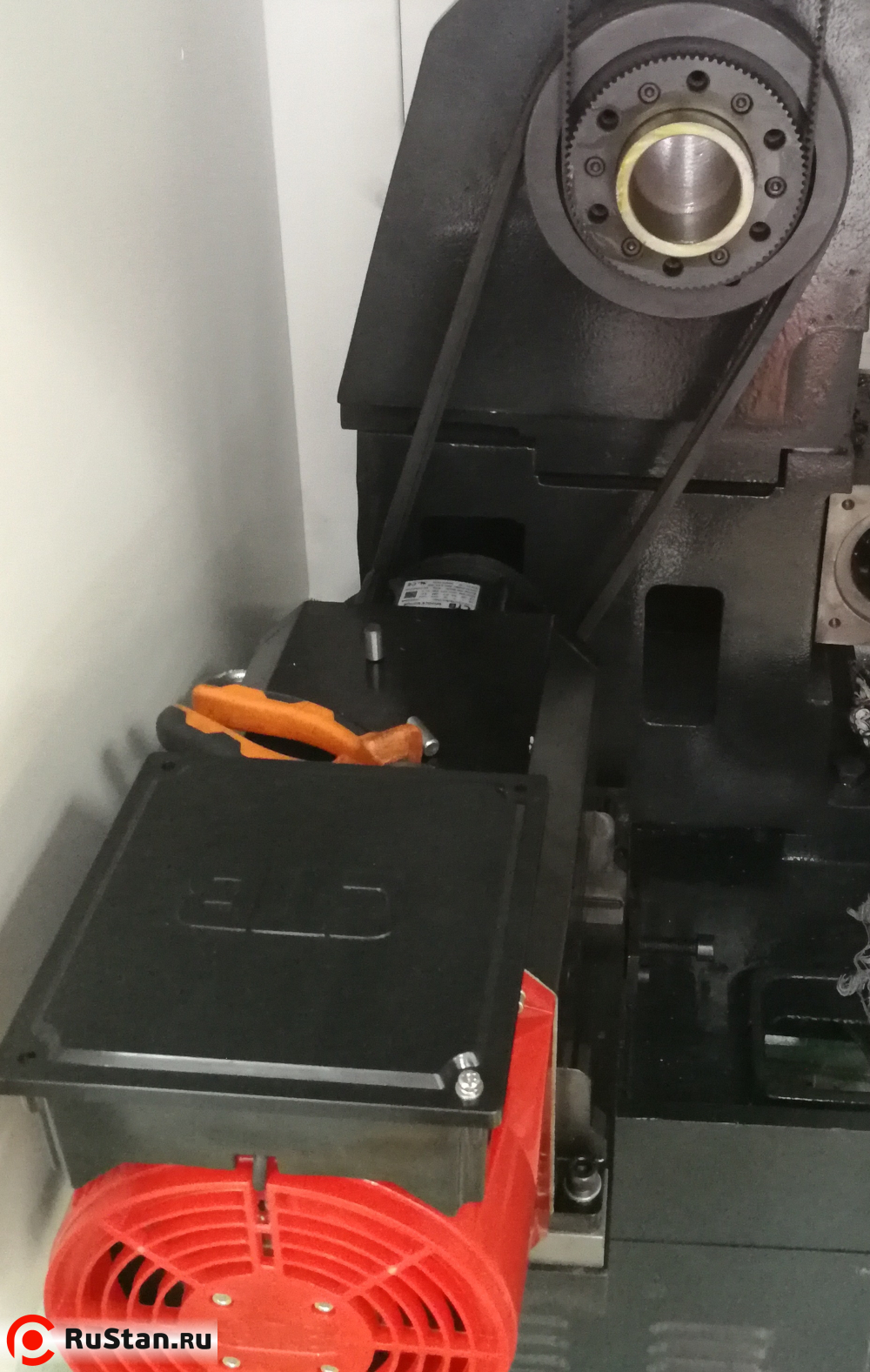

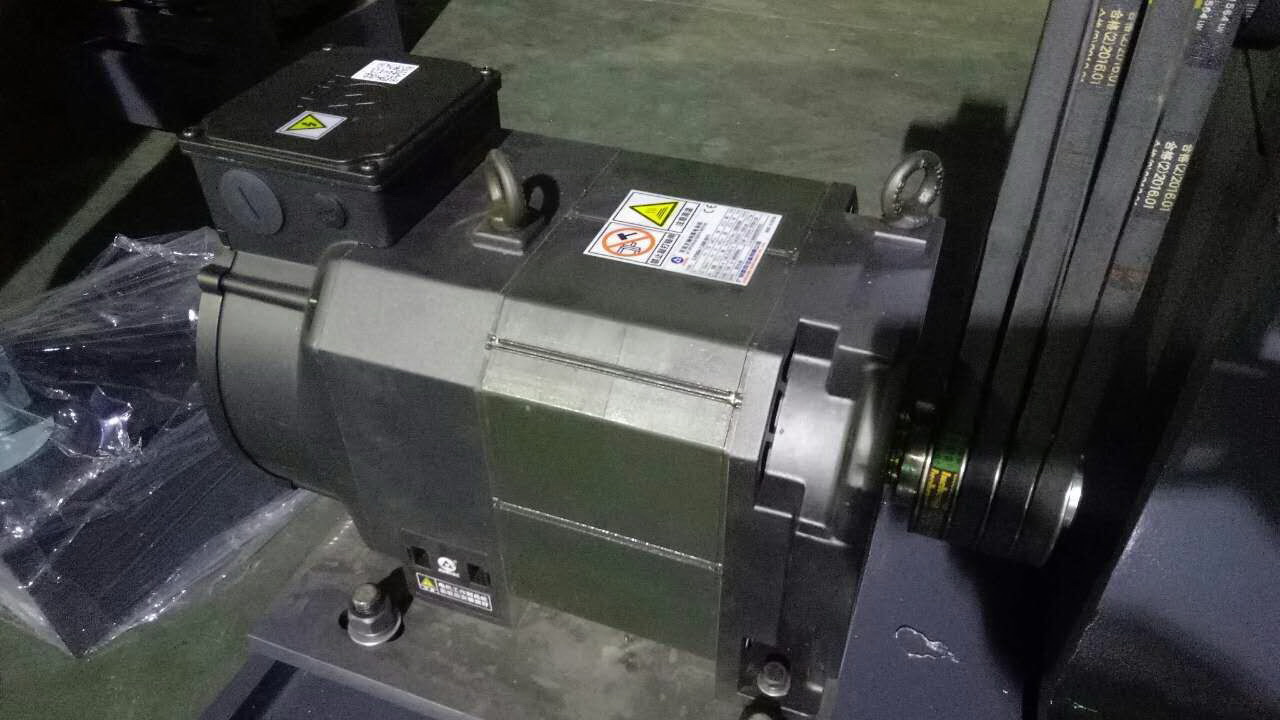

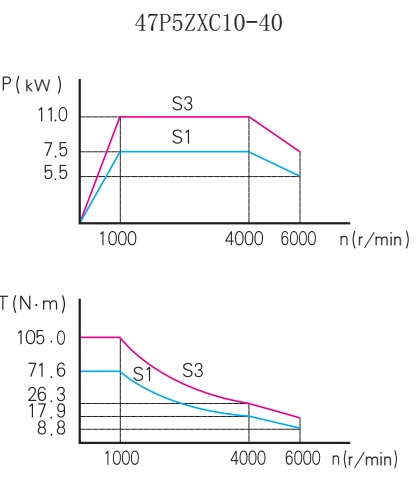

В базовой комплектации серводвигатель шпинделя CTB-47P5ZXC10-40, номинальной мощностью 7,5 кВт (максимальная 11 кВт, время работы ограничено 30 мин.) поддерживающий постоянство скорости резания при изменении диаметра детали. Позволяет жёсткое нарезание резьбы метчиком. Максимальный крутящий момент развиваемы на шпинделе 262 Нм.

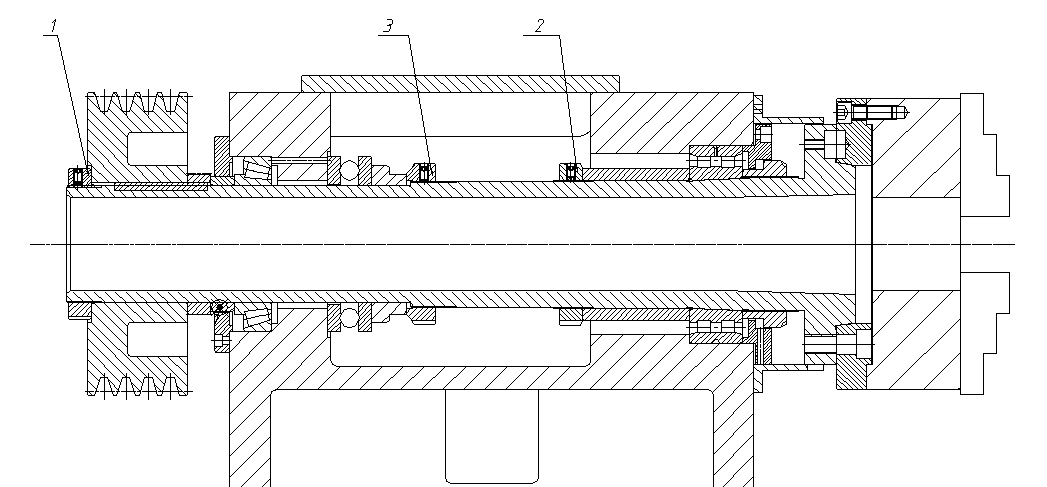

В базовой комплектации шпиндели станков оснащаются подшипниками производства компании NSK (Япония). Что позволяет увеличить частоту вращения до 3000 мин-1 для обеспечения высокого качества и точности обрабатываемой поверхности.

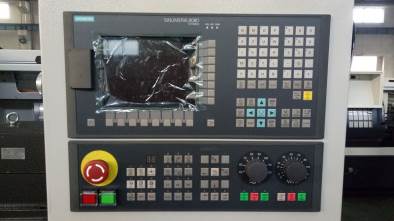

Система ЧПУ Siemens 808D. Двигатели подач SINAMICS V60 (крутящий момент по оси X 6 Нм/ Z 7,7 Нм). Оснащена электронным маховиком.

Полное ограждение рабочей зоны в соответствии со стандартами безопасности CE

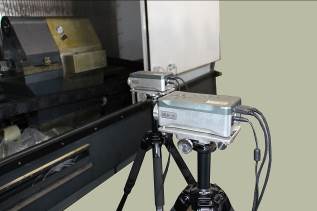

Перед отгрузкой станок проходит лазерную калибровку, проверку системы охлаждения и смазки, так же станок проверяется путём испытания непрерывной работой в течении 48 часов.

Особенности CK6140

• Станина выполнена из 2-х цельнолитых элементов (в отличии от аналогов с 2-мя тумбами и съёмным жестяным поддоном), обеспечивает максимальную жёсткость.
• Расстояние между направляющими 400 мм, в отличии от большинства аналогов.
• Мощность серводвигателя двигателя 7,5/11 кВт, в отличии от большинства аналогов.

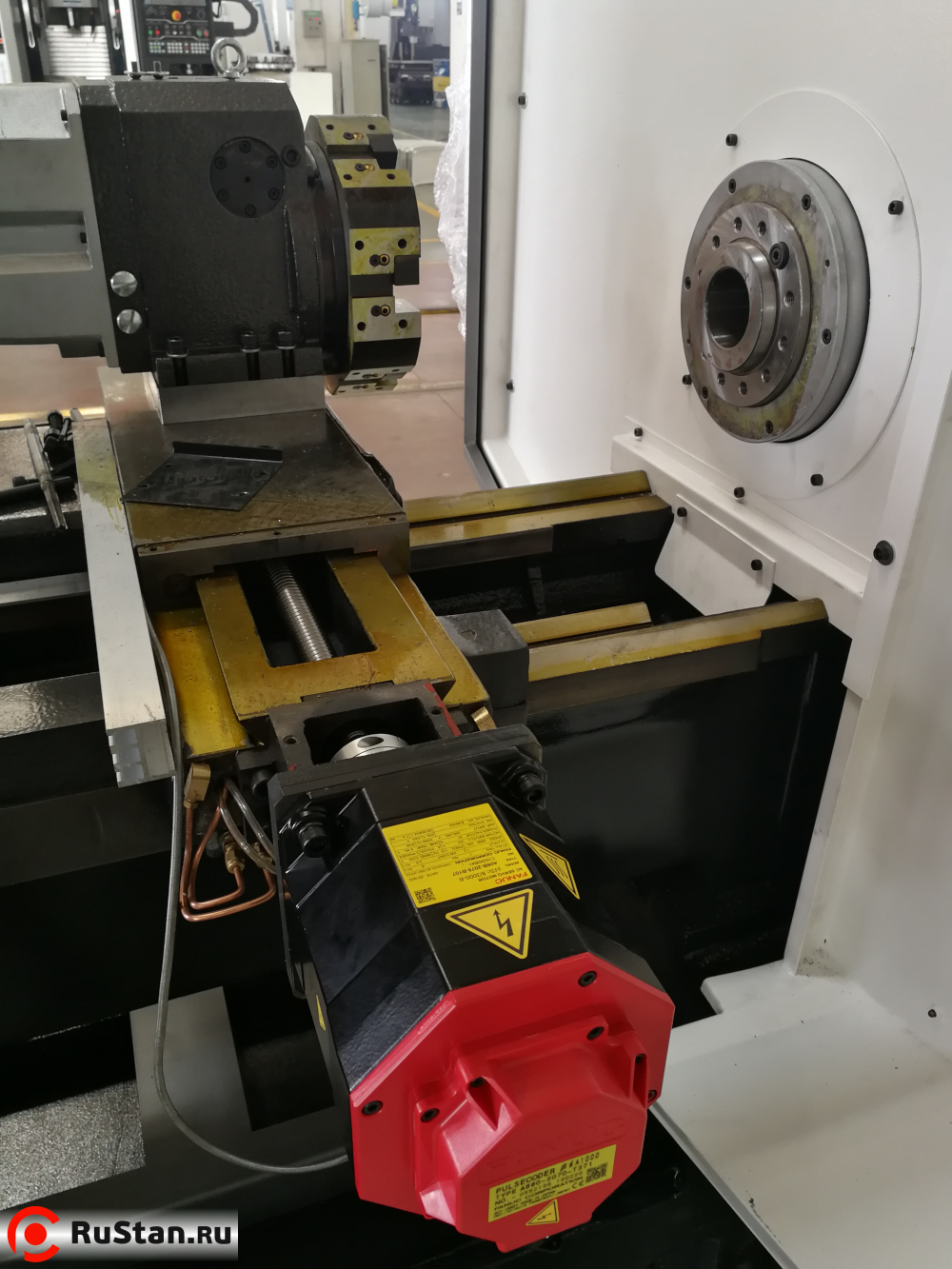

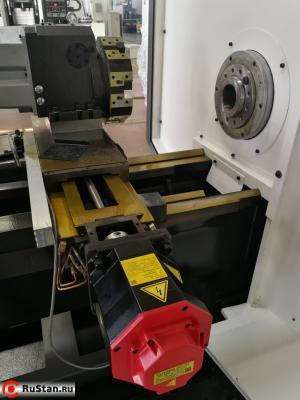

• Прямой привод ШВП от двигателя через муфту (отсутствие ременной передачи).
• Шпиндель оснащённый подшипниками NSK (Япония) развивает частоту вращения 3000 мин^-1.

*-Изменение максимальной длинны обработки при установке опции 6-ти позиционной револьверной головки.

Стандартная комплектация CK6140x1000

• ЧПУ Siemens 808D
• задняя бабка
• механический патрон Ø 200 мм
• 4-х позиционный резцедержатель
• освещение рабочей зоны
• задний вращающийся центр
• сервопривод главного движения CTB 7,5/11 кВт
• шпиндельные подшипники NSK
• бесступенчатое регулирование частоты вращения до 3000 мин^-1

Дополнительные опции

• Система ЧПУ Fanuc oi TF
• 6-ти позиционный резцедержатель
• Подвижный люнет (на сухарях и с роликовыми опорами) (только с 4-х поз. РД)
• Не подвижный люнет (на сухарях и с роликовыми опорами)
• 4-кулачковый механический патрон Ø 250 мм
• Гидравлический патрон Ø200 мм. с отверстием и гидростанция
• Гидравлический патрон Ø200 мм. глухой и гидростанция
• Комплект для измерения инструмента Renishaw HPPA
• Гидравлическая задняя бабка (без гидростанции)
• Гидравлический податчик прутка Ø42
• Автоподатчик прутка с сервоприводом Advantage 65L (Тайвань)
• Система автоматического открывания дверей.
• Робот манипулятор
• Дополнительный комплект сырых кулачков для мех. патрона
• Дополнительный комплект закалённых кулачков для мех. патрона
• Дополнительный комплект сырых кулачков для гидро. патрона
• Дополнительный комплект закалённых кулачков для гидро. патрона
• Осевой инструментальный блок круглого сечения
• Осевой инструментальный блок прямоугольного сечения
• Конвейер удаления стружки
