3 417 297 руб.
с НДС - на 05.11.2024 г.
Модель: | Pilous ARG 380 PLUS S.A.F. |
|
Артикул: | ARG 380 Plus S.A.F. |
|
Производитель: | Pilous-TMJ (Чехия) | |
Сертификат: | Официальный дилер |
- Описание
-
Документы
- Комментарии
- Отзывы
Современная концепция массивной рамы станка позволяет проводить серийный распил заготовок c очень большими сплошными сечениями, в том числе и под углом. Максимальный угол поворота составляет 60⁰ одну и другую сторону. Жесткий промышленный ленточнопильный станок подходит для использования в условиях любых производств с необходимостью обработки больших заготовок.
Ленточное полотно размерами 34х1.1 позволяет проводить точных распил заготовок больших размеров. Данное полотно представлено на рынке широкой номенклатурой и позволяет обрабатывать огромный спектр материалов, включая нержавеющие и инструментальные стали. Станок оборудован высокопроизводительным гидроагрегатом.
Полный цикл пиления запускается при нажатии одной кнопки – происходит зажим материала, включение вращения пилы и подачи СОЖ, распила, выключения пилы и СОЖ, подъем рамы в исходное настраиваемое положение и разжим тисков. Все это, при наличии управляемой гидравлической подачи, позволяет получить максимальную производительность, особенно при пилении больших серий и пилении труднообрабатываемых материалов сплошного сечения.
При переключении в ручной режим, можно управлять всеми функциями станка по отдельности. Благодаря наличию гидростанции, тиски могут регулироваться по усилию прижима. Высокие показатели производительности достигаются также вследствие использования частотного регулирования приводом вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, что также многократно увеличивает точность реза и стойкость ленточной пилы. Станок, в базовой комплектации оснащается съемным контейнером для стружки или, опционально, конвейером для сбора стружки. На станке установлена мощная, с отдельным приводом, щетка для снятия стружки с зубьев пилы.
Особенности
- Для обеспечения максимальной жесткости станка и точности работы, поворотная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально-упорными роликовыми подшипниками, с точной заводской регулировкой преднатяга;
- Поворот пильной рамы осуществляется вместе с поворотным основанием, что исключает возможность пропила поверхности стола, для облегчения усилия поворота, конструкция смонтирована на упорном подшипнике;

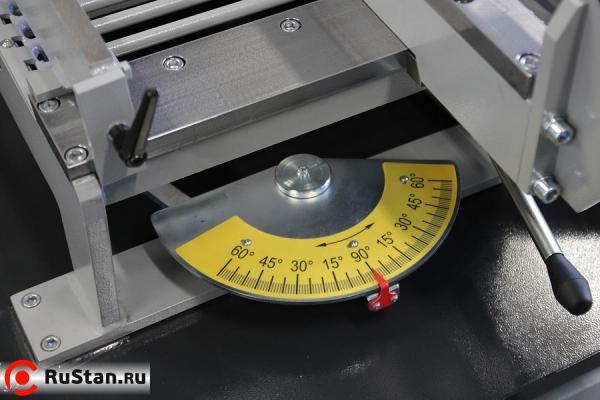

- Быстрозажимной механизм и плавная регулировка угла реза по шкале, или, в качестве опции, цифровой дисплей индикации угла поворота;

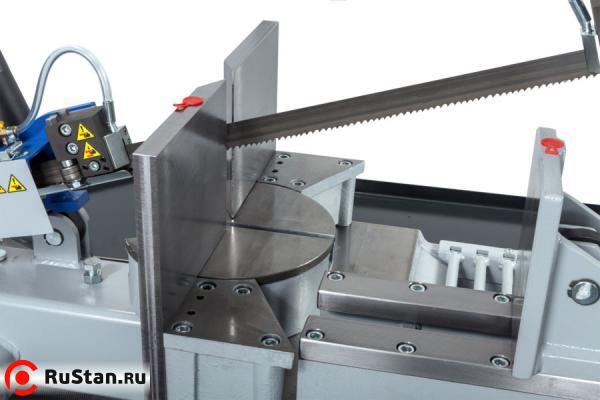

- Массивные тиски для простого, быстрого и надежного крепления заготовки;
- Использование в станке шкивовбольшого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила;
- Надежная конструкция узлов станка и использование зарекомендовавших себя комплектующих гарантируют долгий срок исправной работы.
- Бесшумный привод с необслуживаемым червячным мотором-редуктором;
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка;
- Контроль натяжения ленточного полотна и аварийное выключение станка в случае разрыва полотна;

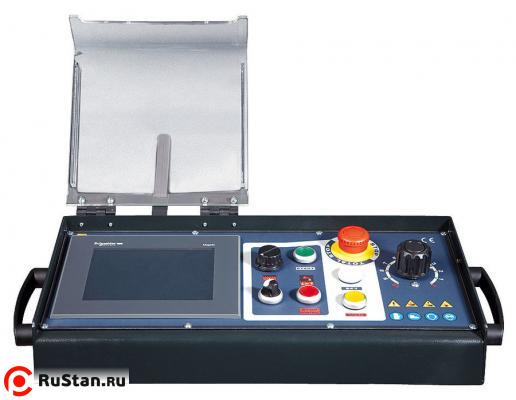

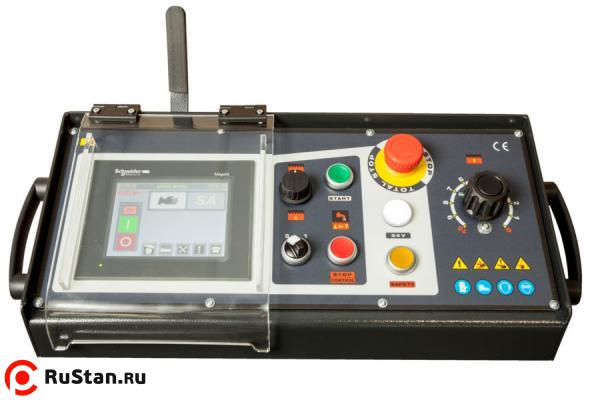

- Станок прост в использовании благодаря эргономическому размещению на тумбе элементов управления (электрических и гидравлических);
Технические характеристики ARG 380 plus S.A.F. |
||||
---|---|---|---|---|
Характеристика | Значение | |||
90⁰ | -45⁰ | +45⁰ | ±60⁰ | |
Заготовка круглого сечения | 380 | 380 | 380 | 270 |
Заготовка квадратного сечения | 340 | 340 | 340 | 255 |
Заготовка прямоугольного сечения | 510x340 | 350x340 | 350x340 | 235x340 |
Главный двигатель | 400 В / 50 Гц / 3 кВт | |||
Мотор помпы СОЖ | 400 В / 50 Гц / 0.12 кВт | |||
Мотор гидростанции | 400 В / 50 Гц / 0.55 кВт | |||
Скорость пилы | 15 – 90 м/мин | |||
Высота стола тисков | 810 мм | |||
Объем бака гидросистемы | 26 л (ISO 6743/4 – HM) | |||
Объем бака СОЖ | 35 л | |||
Размеры пильного полотна | 4950х34х1,1 мм | |||
Габаритные размеры (мин.) | 1400 х 1350 х 2650 мм | |||
Габаритные размеры (макс.) | 2350 х 2200 х 2700 мм | |||
Вес Pilous ARG 380 PLUS S.A.F. станка | 1025 кг |
Опции
Частотный преобразователь
Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала.
Прижим гидравлический
Используется для зажима пакета заготовок. Обеспечивает фиксацию заготовок сверху. Гидравлический прижим автоматически срабатывает синхронно с основными тисками.
Лампа галогенная
Обеспечивает качественное освещение зоны реза станка. Необходимо в условиях затемненных производственных помещений.
Смазка масляным туманом
Распыление масляного тумана на режущую кромку пилы. Заменяет традиционное охлаждение СОЖ, особенно при резке заготовок профильного сечения, когда происходит большая утечка СОЖ вне станка. Возможно использование органических масел.
Лазерный указатель
Проецирует линию реза на заготовку. Снижает время установки и упрощает позиционирование заготовки в станке.
Упор для заготовок DR 380,400,500
Упор со шкалой для выставления размера отрезаемых заготовок длиной до 500 мм.
Щетка для снятия стружки
Стальная щетка с независимым приводом. Удаляет стружку с пилы в процессе работы станка.
Индикация угла поворота LG 380/400/500
Цифровое сканирование установленного угла резания обеспечивает быструю и точную настройку необходимого угла. Значение отображается с точностью до 0,1 градуса на центральном сенсорном экране. Данная опция рекомендуется при частой резке заготовок под углами.
AG Регулятор усилия резания
Одностороннее гидравлически управляемое регулирование усилия подачи пилы в зависимости от обрабатываемости материала в процессе пиления. Снижает время распила и увеличивает срок службы инструмента.
Гидравлическое натяжение ленты с индикацией давления HD
Обеспечивает удобное натяжение ленточного полотна ручным гидронасосом до требуемого значения в соответствии с манометром и его показаниями во время использования станка. Оптимальное натяжение ленточного полотна необходимо для увеличения срока службы полотна и точность резания.
Конвейер для стружки
Удаляет стружку со станка в контейнер в процессе работы. Снижает временные затраты на очистку станка, особенно при серийной резке сплошных материалов, когда образуется большое количество стружки.
Индикатор натяжения пилы
Позволяет оптимально натягивать ленточную пилу и контролировать натяжение в процессе работы. Правильное натяжение многократно увеличивает срок службы инструмента и точность обработки.
Контейнер для сбора стружки
Для более удобного перемещения и выгрузки стружки контейнер оснащен колесиками и переворотным механизмом.
Магнитный сепаратор с контейнером
Контейнер из нержавеющей стали и сепаратором стружки представляет собой оцинкованный, мелко перфорированный контейнер для эффективного сбора стружки.Легко снимается при заполнении и легко моется.
Ленточные пилы
Высококачественная пила – это второй важный фактор (после ленточнопильного станка) влияющий на производительность, точность и стабильность работы. Выбрав необходимое полотно из линейки пил WIKUSили PILOUS, Вы, тем самым, обеспечиваете себе гарантированно качественный инструмент от ведущих немецких производителей ленточных пил.
На ARG 380 plus SAF устанавливается полотно с размерами 4950 х 34 х 1.1мм.
Биметаллическое полотно М42 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Переменный шаг зуба | 10/14 | 8/12 | 8/11 | 6/10 | 5/8 | 5/7 | 4/6 | 3/4 | 2/3 | 1.4/2 |
Постоянный шаг зуба | 4 |
Биметаллическое полотно М51 | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Переменный шаг зуба | 4/6 | 3/4 | 2/3 | |||||||
Постоянный шаг зуба |
Полотно с твердосплавными вставками | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Переменный шаг зуба | 3/4 | 2/3 | ||||||||
Постоянный шаг зуба | 3 |
