Установка лазерной резки труб JQLaser MN с источником Raycus 1500 ватт предназначена для вырезки отверстий различных форм в ней. Станок предназначен для резки трубы различного сечения (круглые, квадратные, прямоугольные и т.д.)., а также позволяет осуществлять гравировку металла. Основное применение - производство мебели.
В качестве режущего инструмента в станке используется лазерное излучение генерируемое источником фирмы Raycus или IPG со сроком службы до 100 000 часов. Передача потока от источника лазерного излучения в зону резки осуществляется по волоконному кабелю.
Особенности оптоволоконного лазера
- в 3 раза быстрее по сравнению с другими машинами лазерной резки. Оси оборудованы серво двигателями и драйверами, что помогает достичь скорости 120 м/мин.
- оптоволоконный лазер является «зеленой» технологией, т.е. сохраняет до 50% электроэнергии;
- нет потребности смешивания лазерных газов;
- нет потребности в оптических расходниках;
- нет потребности в таких компонентах, как траектория луча, направляющее зеркало, кварцевая трубка, центробежный вентилятор и т.д.;
- экономия стоимости каждой детали на 50% с эффективностью работы 24 часа в сутки;
- предотвращает производственные дефекты путем автоматизации;
- расширенные возможности резки отражающих материалов, таких как алюминий, железо, латунь и т.д., получая при этом отличное качество реза и поверхности;
- высокопрочная конструкция оборудована широко известным в мире оборудованием, которое позволяет работать непрерывно даже при высоких нагрузках;
- основными принципами производства являются дизайн, высокий уровень технологий и качество.
Система ЧПУ FSCUT
Система FSCUT предназначена для управления резки и поддержки труб. Система позволяет обрабатывать как стандартные трубы (прямоугольные, круглые, овальные, эллиптическе и т.д.), так и заготовки произвольной формы (T/U/H/L - образные).
Основные преимущества:
- Смещение центра трубы для повышения точности резки сквозных отверстий.
- Возможность резки швеллера.
- Технология для резки уголков.
- Система поддерживает автоматическую загрузку и разгрузку, а также автоматическую подачу заготовок.
Программное обеспечение для резки: Tubepro
Tubepro предназначено для профессиональной лазерной резки труб различной формы. Работает совместно с программным обеспечением для раскроя TubesT, обеспечивая более детальную настройку техники и расширенное создание траекторий раскроя.
Автопоиск центра трубы
TubePro может обнаруживать и корректировать отклонение трубы от центра вращения патрона, что гарантирует высокую точность резки заготовки.
7-осевая подача труб
TubePro имеет 3-х опорную конструкцию 7-осевого рычажного механизма. В процессе работы три подвижных патрона подают трубы, при этом обеспечивается максимальная экономия материала за счет минимальных отходов.
Поддержка заготовки
Так как длинная труба способна изгибаться под действием силы тяжести, то ее необходимо поддерживать. Для этого предназначены держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона. TubePro обладает функцией сигнализации для обеспечения безопасности, а также данная функция может использоваться для разгрузки деталей.
Оптимальная резка уголков
TubePro помогает справляться с трудносятми при резке уголков. Правильная настройка параметров таких, как давление газа, пиковая мощность лазера и рабочий цикл, позволит улучшить эффективность и качество резки углов.
Контроль при резке углов
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует тратегию перспективы для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема.
Быстрое перемещение
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей, пока лазерная головка перемещается по следующей траектории.
Программное обеспечение для раскроя TubesT*
Особенности системы автозагрузки
Система поддерживает автозагрузку круглых труб и полуавтоматическую загрузку квадратной и прямоугольной трубы (требуется ручная помощь оператора)
- Круглая труба диаметром 30-130 мм, квадратная труба 25 * 25-80 * 80 мм
- Длина трубы от 5900 до 6100мм
- Максимальный вес одной трубы 100кг, отсек для подачи труб до 1.5 тонн.
- Высокая скорость загрузки. Скорость автоматической подачи: в пределах 10 секунд для каждой трубы (10-20 секунд для первой трубы)
Технические характеристики |
|
---|---|
Характеристика | Значение |
Основные параметры | |
Диапазон размеров труб |
Круглая труба ⌀10-120мм
Квадратная труба □10 - □80мм Профильная труба 15 - 120мм (макс длина ребра) |
Эффективная длина резки труб, мм | 6250 |
Минимальная длина обрезка (остатка) трубы, мм | 90 |
Макс длина готового изделия, мм | 2300, 4000* |
Максимальный вес обрабатываемой трубы, кг | 120 |

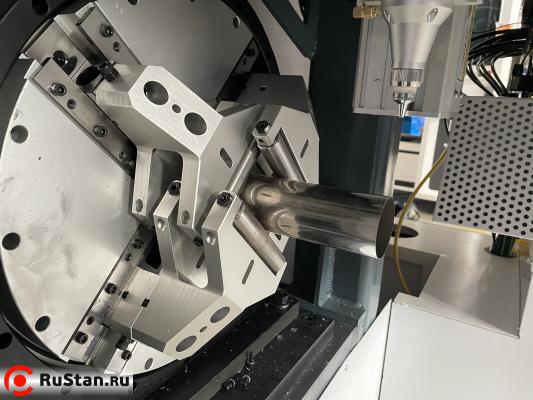

Тип патрона | автоматический, самоцентрирующийся |
Угол поворота патрона, градусов | 360 |
Макс. скорость вращения патрона | 150RPM |
Операционные параметры | |
Ход оси X, мм | 200 |
Ход оси Y, мм | 6800 |
Ход оси Z, мм | 120 |
Максимальное ускорение патрона | 1,5G |
Максимальная скорость перемещения, м/мин | 100 |
Точность позиционирования, мм | ±0.03/1000 |
Повторяемость, мм | ±0.02/1000 |
Оптическая система | |
Лазерный источник | 1500 Вт, Raycus |
Лазерная режущая головка | Raytools |
Автофокус | Есть, Емкостный датчик |
Кинематика, механическая часть | |
Станина | Сварная |
Сервоприводы и контроллеры приводов | Delta - Тайвань |
Линейные направляющие, каретки | Тайвань |
Ось Z | ШВП TBI |
Ось Х,Y | рейка шестерня YYC (Тайвань) |
Интеллектуальная система управления | |
Система ЧПУ | FSCUT3000S |
Программное обеспечение с поддержкой русского языка | TUBEPRO, TubesT* |
WIFI беспроводное управление | Есть, + пульт |
База данных параметров резки различных материалов | Есть |
Концевые выключатели | France Schneider |
Рэле | France Schneider |
Пневмоклапаны регулировки подачи газа | Airtac (Тайвань) |
Поддерживаемые форматы файлов | DXF, IGS(для труб) |
Систем индикации и защиты | |
Сигнализация неисправности лазера | Есть |
Сигнализация ошибок при резке | Есть |
Сигнализация неисправности системы охлаждения лазера | Есть |
Сигнальная лампа | Есть |
Защитные очки | Есть |
Периферийные системы | |
Чиллер (водяной охладитель) | Есть |
Вытяжка | Центробежный вентилятор с центрифугой |
Другие параметры | |
Общая потребляемая мощность с установленным лазером источником 1,5кВт | 24KVA/36A |
Габаритные размеры станка, мм | 10193×2243×2355 |
Вес JQLaser MN станка, кг | 3200 |
*- опция
Стандартная комплектация
- Мощность лазерного источника Raycus 1500 Вт
- Лазерный станок для резки труб MZ
- Лазерная головка Raytools BM111PC
- Система: FSCUT3000S
- Программное обеспечение для резки: TubePro
- Резка труб труб диаметром от 10 мм до 120 мм и длиной до 6500мм
- Пневматические патроны
- Устройство для регулировки высоты головки
- Язык программного обеспечения-английский или русский язык
- Водяной Чиллер, двойной контроль температуры
- Серводвигатель Французский Schneider
- Направляющие Тайвань
- Рейка и шестерня из Тайваня
- Редуктор Японский BEITTO
- Электрические элементы Французский Schneider
- Пневматические элементы AirTAC
- Пульт дистанционного управления
- Система автоматической смазки
- Промышленный компьютер с функцией удаленной диагностики и приемником WIFI
- Датчики давления +Сигнализация низкого давления
Комплектация за доп. плату
- Программное обеспечение для раскроя: TubesT
- Компрессор
Комплектация за дополнительную плату
