Установка для лазерной сварки, пайки и наплавки МУЛ-1 СТАРТ+ (50Вт, 100Дж)

Установка для лазерной сварки, пайки и наплавки МУЛ-1 СТАРТ+ с высокой пиковой мощностью и энергией излучения предназначена для проведения лазерной сварки, наплавки и пайки различных металлов таких как серебро, золото, платина, алюминий, нержавейка, сталь. Установка состоит из двух блоков: оптико-механического и блока питания – управления и охлаждения.

Оптико-механический блок состоит из основания с Т-образными пазами, на котором установлены излучатель с контрольно-фокусирующей системой и его подъемное устройство по оси Z. Наличие Т образных пазов в основании позволяет перемещать излучатель с подъемным устройством по осям Х и Y относительно поверхности.
Для расширения рабочей зоны крепление излучателя к подъемному устройству по оси Z осуществляется через каркас с Т-образными пазами.

В другом блоке располагается система электропитания, охлаждения и выносной пульт управления. Соединение оптико-механического блока и блока питания-охлаждения осуществляется гибкими коммутационными линиями связи, благодаря чему оптико-механический блок и пульт управления можно установить на каркасе блока питания и охлаждения, либо в другом удобном для оператора месте.
Для оптимизации рабочего пространства установка снабжена съемным предметным столом, который можно закрепить на каркасе блока питания и охлаждения. Предметный стол возможно перемещать по вертикали, что позволяет установить обрабатываемую деталь в удобное для оператора положение.

Преимущества покупки установки МУЛ

• Доступность (в 3-10-ть раз выгоднее иностранных аналогов)
• Техническая поддержка от Российского производителя
• Предоставление бесплатного обучения
• Оказание услуг по сборке и наладке
• Расходные материалы и запасные ячасти всегда в наличии на складе
• Индивидуальная комплектацмя под задачи клиента

Особенности технологического лазера

• Тип лазера: твердотельный, импульсно-периодический;
• Активная среда: Nd:YAG;
• Тип накачки: ламповая;
• Длина волны излучения: 1,064 мкм;
• Нестабильность энергии: +/- 2,5%;
• Предусмотрена возможность изменения формы импульса;
• Энергия, средняя и пиковая мощность, частота и длительность импульсов в зависимости от модификации установки;

Система фокусировки лазерного излучения и визуального наблюдения:

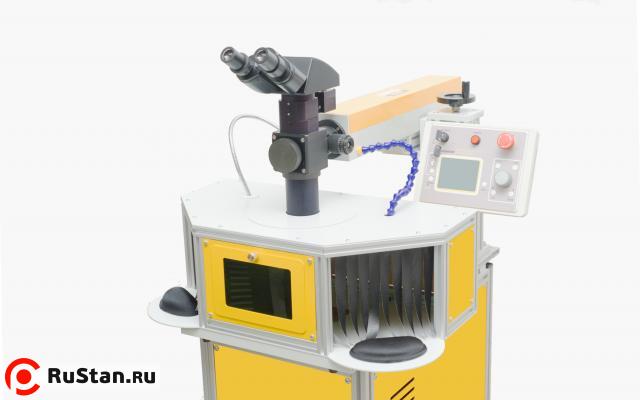

• микроскоп, тип — бинокулярный;
• увеличение, крат — 10;
• диаметр поля зрения, мм — 8;
• система защиты глаз оператора с подавлением излучения 10 ⁷ ;
• диаметр сфокусированного пучка, мм — 0,2-2,5;
• Фокусирующий объектив, фокусное расстояние, мм — 100 мм;
• Регулировка диаметра пятна: ручная (лимб);

Технические характеристики системы электропитания и охлаждения:

• Охлаждение стандартное — двухконтурное, автономное, вода/воздух;
• Охлаждение по запросу (опция) — двухконтурное, вода/вода или совмещенное вода/вода + вода/воздух;
• Электропитание — 220 В/50 Гц/16 А;
• Потребляемая мощность, кВт — 1,8 (в зависимости от модификации установки);

Органы управления установкой:

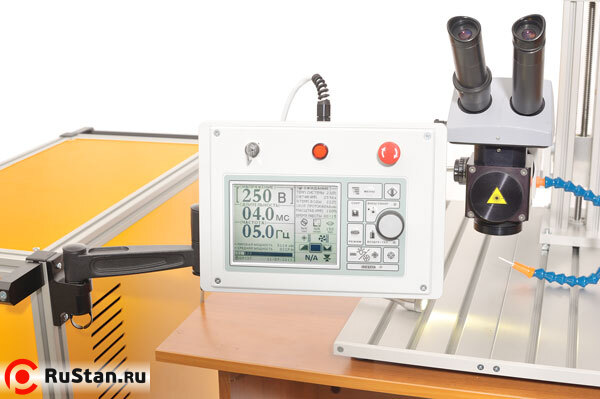

• Выносной пульт управления с сенсорным экраном, энкодером и функциональными кнопками;
• Пульт позволяет управлять напряжением, частотой и длительностью импульсов, задавать форму импульса, управлять системными параметрами установки;
• Расширенный графический редактор формы импульса и расширенное сервисное меню;
• В пульте предусмотрена возможность сохранения пользовательских настроек управления лазером;
• Дисплей пульта визуализирует основную информацию о работе установки;
• Кнопка аварийного отключения лазера;
• Ключ включения/выключения питания установки;

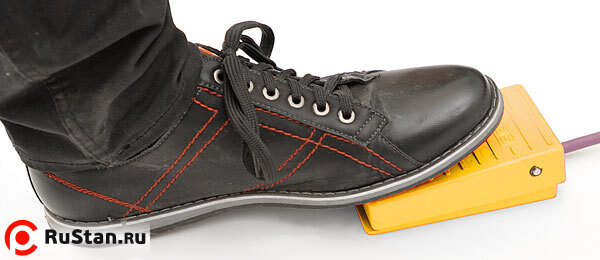

• Педаль запуска лазера (позволяет запускать лазер в режимах одиночного импульса и серии импульсов);
• Предусмотрена возможность синхронизации установки с внешними устройствами;

Вспомогательные системы, устройства и принадлежности, включенные в стандартную комплектацию:

• Ручная система механизации лазерного излучателя (подъемник излучателя по оси "Z" с ходом 270 мм, перемещение излучателя по оси "Y" с ходом 170 мм, перемещение подъемника с излучателем относительно плоскости основания по оси "X" - 180 мм и по оси "Y" - 440 мм);
• Система подачи защитного газа в зону сварки с суставчатым шлангом-выводом;
• Боковая точечная диодная подсветка зоны сварки;
• Стандартный подвесной предметный стол с Т-образными пазами на основании с возможностью ручного перемещения по оси "Z"с ходом 500 мм;
• Стандартное основание оптического модуля с Т-образными пазами;

Особенности корпуса установки МУЛ-1:

• Раздельная компоновка корпуса: оптический и силовой модули;
• Стандартный корпус:
  - Оптический модуль, мм — 600х300х400;
  - Силовой модуль, мм — 600х350х700;

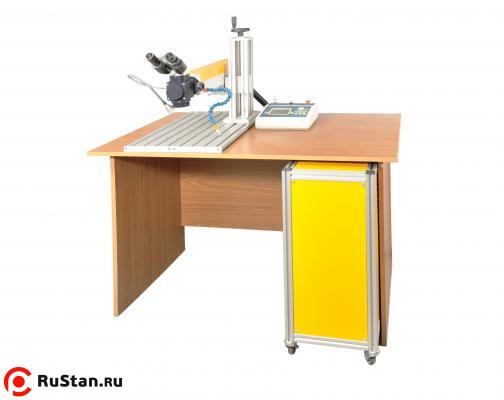

• Компактный корпус (по запросу):
  - Оптический модуль, мм — 600х300х400;
  - Силовой модуль, мм — 500х350х500;
• Корпус по запросу (опция): возможность изготовления любой модификации установки в компактном или стандартном корпусе;
• Корпус оснащен съемными колесами с механизмом блокировки;

Комплект поставки установки МУЛ-1:

• Оптический модуль — 1 шт.;
• Силовой модуль — 1 шт.;
• Комплект ЗИП (лампа накачки - 1 шт., защитное стекло - 1 шт.) - 1 шт.;
• Паспорт и инструкция по эксплуатации установки - 1 шт.;
• Защитная камера предоставляется как дополнительная опция.

Дополнительная комплектация:

• Автоматизированный, полуавтоматический или ручной координатный стол для перемещения свариваемых деталей;
• Устройство вращения (вращатель) свариваемых деталей для создания кольцевых швов;
• Дополнительный охладитель (чиллер) или совмещенная система охлаждения (автономная и вода-вода);
• Дополнительная подсветка (боковая или осевая);
• Дополнительная линия или конус подачи защитного газа;
• Система дымоудаления из зоны сварки;
• Модуль обдува воздухом для охлаждения свариваемых деталей;
• Система видеонаблюдения за зоной сварки;
• Защитная камера или защитный экран;
• Дополнительные фокусирующие объективы с увеличенным или уменьшенным фокусным расстоянием (50 мм, 100 мм, 150 мм, 200 мм).
