Инструментальный токарный станок с ЧПУ JET KDCK-25S
Код товара:
9920
снят с продажи
Нет в наличии
Не поставляется
| Модель: |  |
JET KDCK-25S |
| Артикул: | |
50000503T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |

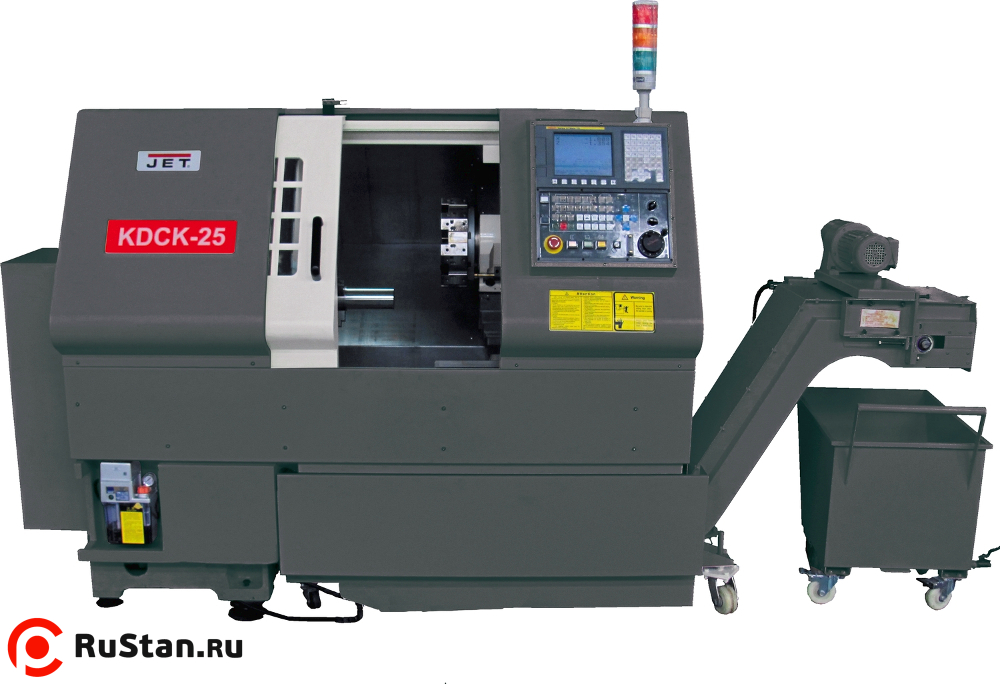

Токарный станок JET KDCK-25S с ЧПУ с наклонной станиной и направляющими качения.
Особенности
- Проверенная временем надежность, уверенная безотказная работа в 2 смены, точная и быстрая обработка
- Модификации с приводным инструментом
- Системы ЧПУ и привода безусловных лидеров Siemens (Германия) и Fanuc (Япония)
- Патроны и шпиндели ведущих азиатских и европейских производителей
- Направляющие качения и ШВП самых известных фирм THK (Япония), HIWIN (Тайвань), Rexroth (Германия)
- Наклон направляющих позволяет избегать скопления стружки и облегчает доступ к зоне резания
- Револьверные головы, двигатели, электрика - тайваньских, азиатских и европейских производителей
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления
- Возможность опционально установить системы контроля инструмента и деталей Renishaw и Hexagon
Технические характеристики JET KDCK-25S | |
|---|---|
| Напряжение, В | 400 |
| Макс. Ø заготовки над станиной, мм | 500 |
| Макс. Ø обточки над станиной, мм | 300 |
| Макс. длина точения, мм | 420 |
| Ø гидравлич. патрона, дюйм (мм) | 8 (200) |
| Макс. перемещение по оси X, мм | 180 |
| Макс. перемещение по оси Z, мм | 500 |
| Направляющие/ширина X,Z, тип/мм | качения/35,45 |
| Угол наклона направляющих, град | 30 |
| Ø ШВП X/Zх шаг резьбы, класс точности, мм | 32х5/40х10, P3 |
| Частота вращения вертикального шпинделя, об/мин | 3000 |
| Конус шпинделя | 170 |
| Ø проходного отверстия в шпинделе, мм | 62 |
| Макс. Ø прутка, мм | 45 |
| Кол-во позиций инструмента, шт | 8 |
| Макс. размер инструмента, мм | 25х25 |
| Макс. Ø инструмента, мм | 40 |
| Конус пиноли задней бабки | МК-4 |
| Ø пиноли задней бабки, мм | 63 |
| Ход пиноли задней бабки, мм | 115 |
| Точность позиционирования, мм | ±0,005 |
| Повторяемость, мм | ±0,003 |
| Ускоренные перемещения X/Z, м/мин | 12/20 |
| Объем бака СОЖ, л | 150 |
| Мощность мотора системы подачи СОЖ, кВт | 0,55 |
| Объем бака смазки, л | 1,8 |
| Мощность мотора гидростанции | 1,5 |
| Мощность мотора шпинделя, кВт | 12 (Siemens); 11/15 (Fanuc) |
| Крутящий момент на шпинделе, Нм | 115 (Siemens); 105 (Fanuc) |
| ДхШхВ, мм | 3200х1650х1680 |
Комплектация

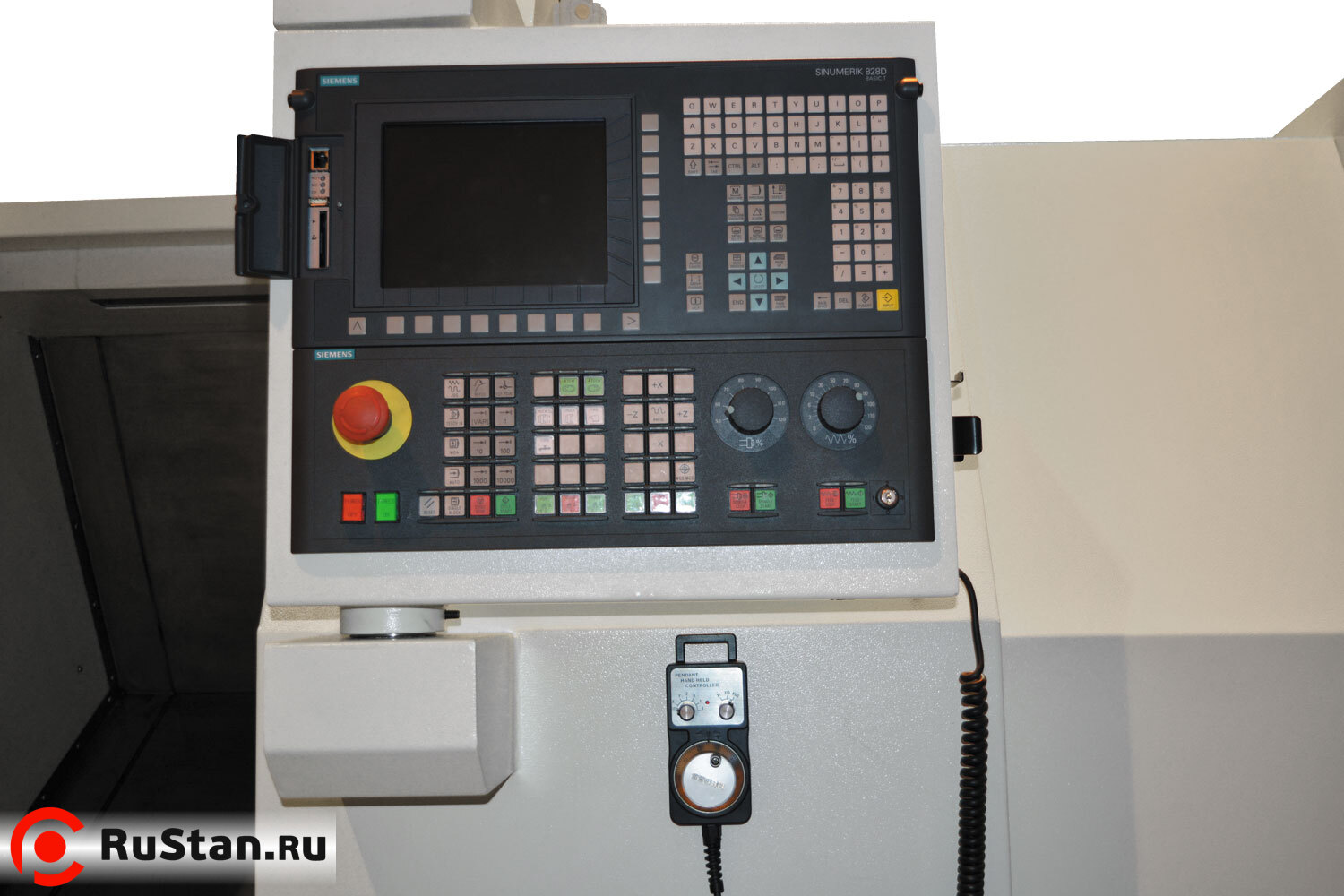

- Система ЧПУ Siemens 828D
- Shop Turn для системы с ЧПУ Siemens
- Мощность мотора шпинделя 7 или 11 кВт (Siemens), 7,5/11 кВт (Fanuc)

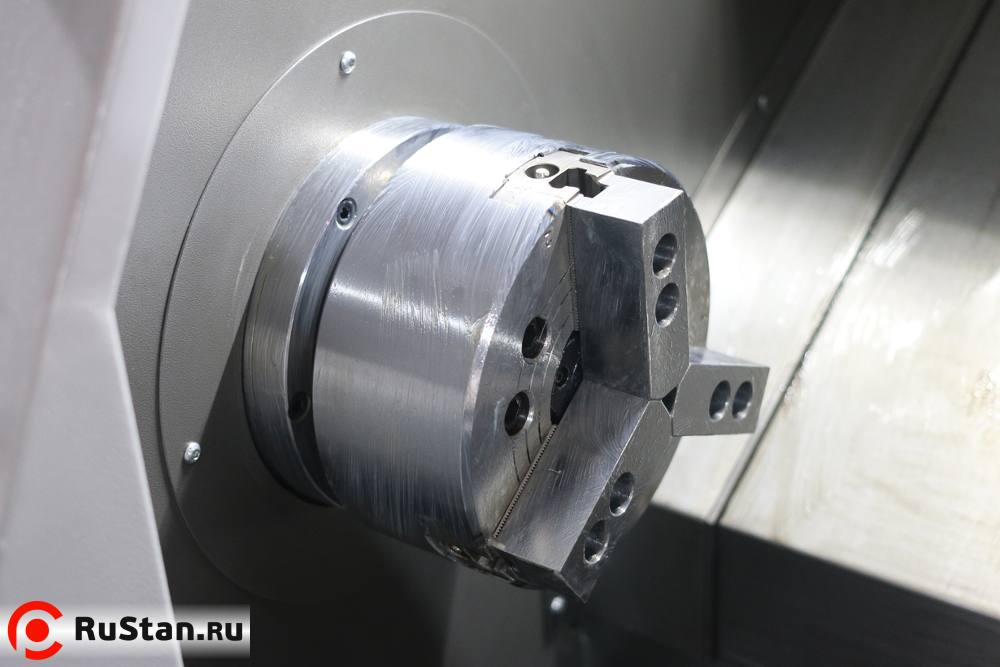

- 3-х кулачковый гидравлический патрон 8 дюймов

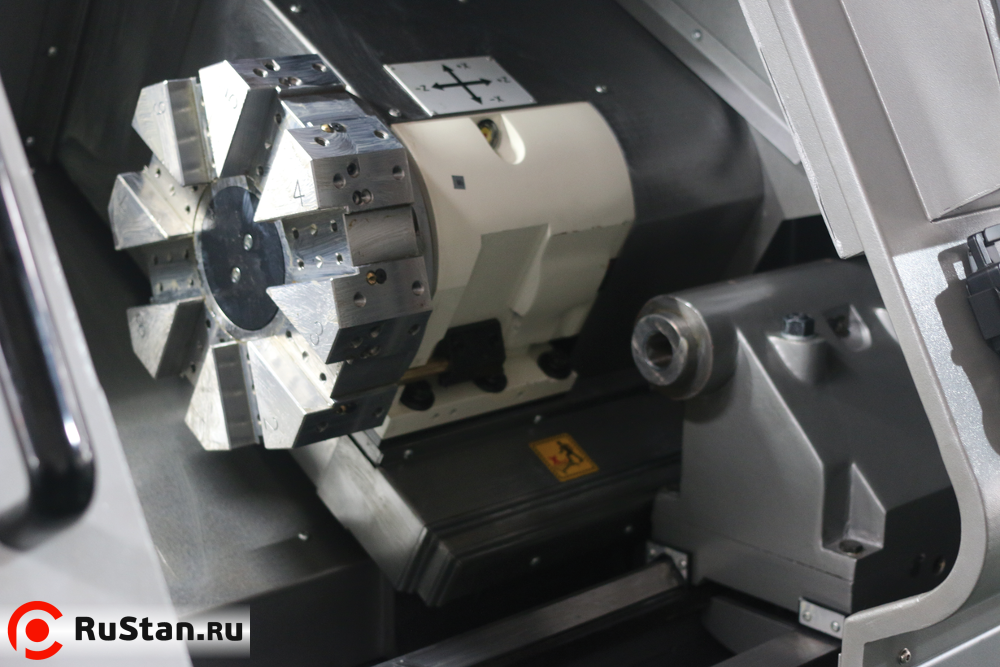

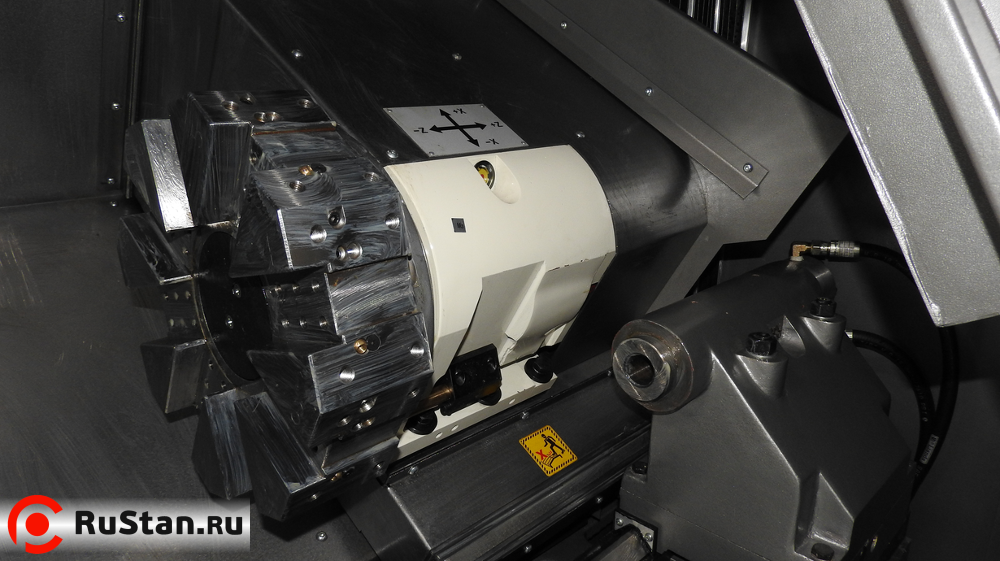

- 8-ми позиционная револьверная голова (или приводная револьверная голова на 12 инструментов для KDCK-25H)
- Резцовые блоки
- Автоматический ленточный стружечный конвейер
- Тележка для стружки

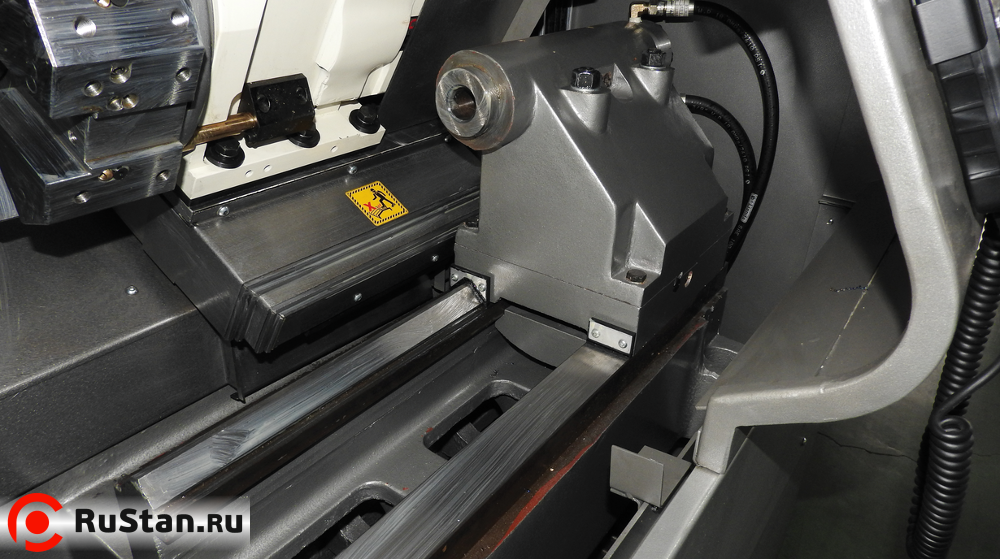

- Гидравлическая задняя бабка
- Гидравлическая станция
- Педали управления гидравликой
- Кондиционер электрошкафа
- Магнитный мультирежимный маховик ручного управления перемещениями
- Система подачи СОЖ
- Система централизованной смазки
- Лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери

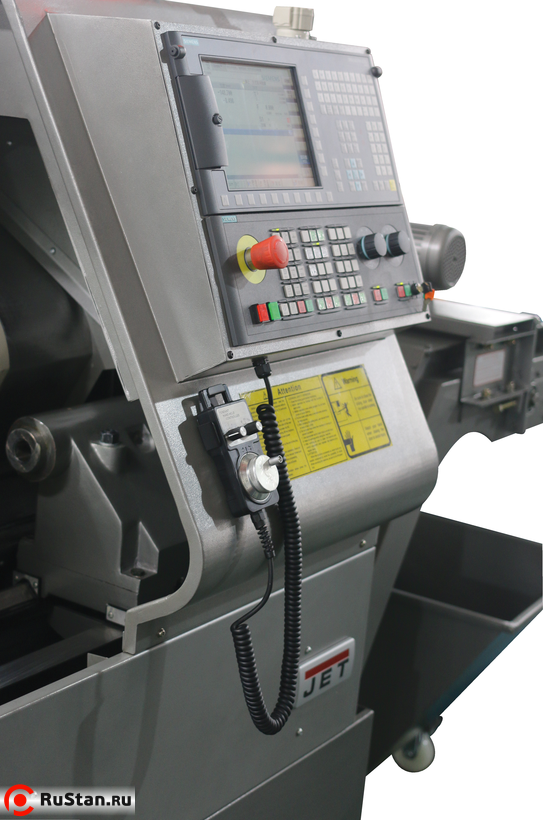

- Подвижный пульт управления
- Сигнальный фонарь указания режимов работы
- Центр вращающийся МК-4
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции
- Система ЧПУ Fanuc 0i TF
- Мощность мотора шпинделя 9; 11/15, 12 кВт
- Гидравлический четырехкулачковый патрон 8 дюймов
- Приводные держатели инструмента (KDCK-25H)

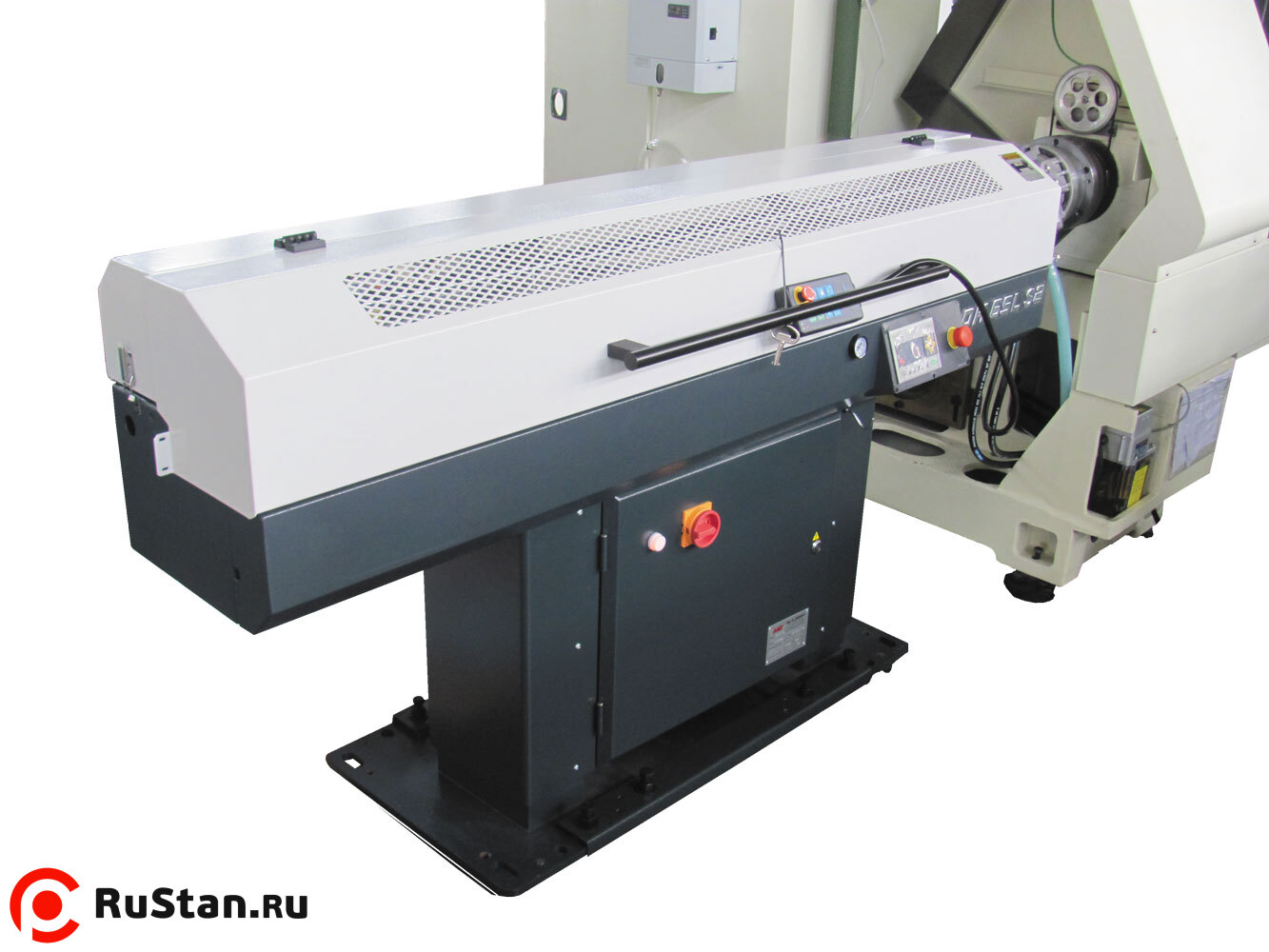

- Автоподатчик прутка
- Деталеуловитель
- Системы контроля Renishaw/Hexagon
Комплектация за дополнительную плату
