Вальцы трёхвалковые электромеханические МГ-1250-В

Код товара:

9965

Нет в наличии

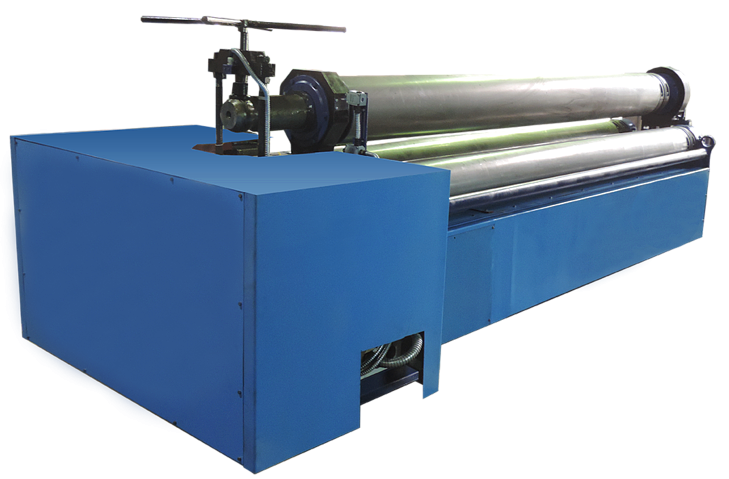

Вальцы трёхвалковые электромеханические МГ-1250-В фото №1

Вальцы трёхвалковые электромеханические МГ-1250-В миниатюра №1

Вальцы трёхвалковые электромеханические МГ-1250-В - фото 1 миниатюра №2

Цена для юр. и физ. лиц
147 880 руб.
140 486 руб.
с НДС - на 31.10.2025 г.

Лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное

Модель:		МГ-1250-В
Артикул:		МГ-1250-В
Производитель:		Россия

Описание
Комментарии
Отзывы

Вальцы трехвалковые электромеханические МГ-1250-В предназначены для вальцевания цилиндрических заготовок из мягких сортов листовой стали (оцинковки) обыкновенного качества ГОСТ 380-94. Исполнение для умеренного климата категория размещения 3 по ГОСТ 15150-69.

Технические характеристики МГ-1250-В
Характеристика	Значение
Диаметр верхнего вала, мм	70
Наибольшая длина вальцевания, мм	1250
Максимальная толщина листа, мм (при вальцевании на максимальную длину)	1,75
Рабочая скорость, м/мин	6
Мощность привода, кВт	0,75
Габаритные размеры (длина без ручки), ДхШхВ, мм	1670x600x1000
Масса (нетто), кг	180

Вальцы трёхвалковые электромеханические состоят из следующих основных частей:

основание - рама;
щечки;
прижимная балка;
прижимной вал;
опорные валы;
стяжные шпильки;
прижимной винт;
фиксирующие гайки.
выносной пульт;
электрошкаф;
кожух электропривода;
болт заземления;
заготовка;
направляющие чалок.

Устройство трехвалковых электромеханических вальцов — **Рисунок 1.**

Установка вальцов трёхвалковых электромеханических

Вальцы должны быть жёстко установлены на фундамент и закреплёны через специальные отверстия в раме четырьмя анкерными болтами. Глубина закладки фундамента под вальцы должна быть не менее 150мм. Горизонтальная выверка вальцов при их установке производиться по уровню, установленному на базовой поверхности станины (точность установки 2 мм на 1000 мм длины). Перед началом работы убедиться, что вальцы заземлёны.

Очистить валы 4 и 5 от консервирующей смазки. Внешним осмотром убедиться в целостности всех электрических соединений. Убедиться в соответствии напряжения питающей сети параметрам вальцов. После чего приступить к обкатке вальцов на холостом ходу в течение 30 минут.

Принцип работы

С помощью прижимных винтов 7 поднять вверх прижимной вал 4. Вальцуемый лист 13 расположить между опорными 5 и прижимным 4 валами «рис.2» (заготовка должна располагаться параллельно валам). Далее одновременным (равномерным) вращением прижимных винтов 7 опускаем постепенно (1/2 оборота) прижимной вал 4 на величину, необходимую для формирования требуемого радиуса вальцевания. Вальцевание листа осуществляется вращением электромеханического привода (связанного с опорными валами через шестерни), при помощи нажатия реверсивных кнопок на выносном пульте 9. Смена возвратно-поступательного движения валов осуществляется через кнопку СТОП. Для извлечения заготовки 13 возвращаем прижимной вал 4 в верхнее положение с помощью вращения прижимных винтов 7. При необходимости снятия прижимного вала ослабить фиксирующую гайку, отвести прижимную балку на 180° и вывести из зацепления винт 7 подъёмного устройства.
