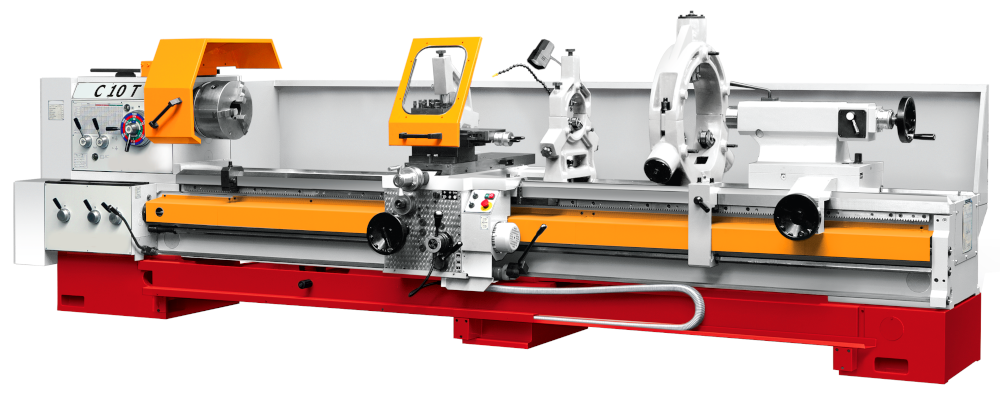

Токарный станок ZMM C10TM/1500
Код товара:
1325
Нет в наличии
5 206 598 руб.
с НДС - на 21.12.2024 г.
| Модель: |  |
ZMM C10TM/1500 |
| Производитель: |  |
ZMM Sliven (Болгария) |
- Описание
- Комментарии
- Отзывы
Токарный станок ZMM C10TM/1500 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных и диаметрально питчевых. Технические характеристики и жесткость станков, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Сравнительная техническая характеристика токарного станка ZMM C10TM/1500
| Характеристика | C10T | C10TM/1500 | C10TH | |||
|---|---|---|---|---|---|---|
| Основные параметры | Высота центров | мм | 330 | 380 | 430 | |
| Диаметр обработки над станиной | мм | 660 | 760 | 860 | ||
| Диаметр обработки над суппортом | мм | 420 | 520 | 620 | ||
| Диаметр обработки над выемкой в станине | мм | 850 | 950 | 1050 | ||
| Ширина направляющих | мм | 560 | 560 | 560 | ||
| Расстояние между центрами | мм | 1500, 2000, 3000, 4000, 5000, 6000 | ||||
| Шпиндель | Передний конец | No | 11 | |||
| Диаметр отверстия шпинделя | мм | 103 | 132 | |||
| Конусное отверстия шпинделя | Metric | 120 | 140 | |||
| Передняя бабка | Количество диапазонов скоростей шпинделя | шт | 12 | |||
| Диапазон оборотов | об/мин | 9-1320 | 8-1050 | |||
| Мощность главного привода | кВт | 11 (15) | 15 (18.5) | |||
| Подачи | Количество подач | шт | 150 | |||
| Диапазон продольных подач | мм/об | 0,039-18,0 | ||||
| Диапазон поперечных подач | мм/об | 0,02-9,0 | ||||
| Резьба | Количество резьб | шт | 75 | |||
| Шаг миллиметровой резьбы | мм | 0.5 – 180 | ||||
| Шаг дюймовой резьбы | вит/1 | 60 – 1/6 | ||||
| Шаг модульной резьбы | М | 0.125 – 45 | ||||
| Шаг диаметральной резьбы | DP | 240 –2/3 | ||||
| Перемещения | Ход поперечных салазок | мм | 410 | 430 | ||
| Ход верхних салазок | мм | 150 | ||||
| Пиноль | Диаметр пиноли | мм | 105 | |||
| Конус пиноли | Морзе | No.6 | ||||
| Ход пиноли | мм | 225 | ||||
| Вес ZMM C10TM/1500 | Для РМЦ 3000 мм | кг | 4750 | 5050 | 5400 | |
Оборудование и комплектующие за дополнительную плату:
- Патрон 3-х кулачковый,
- Центр вращающийся,
- Планшайба 4-х кулачковая,
- Планшайба без кулачков,
- Подвижный люнет,
- Неподвижный люнет малый,
- Неподвижный люнет большой.
- Роликовая пиноль,
- Комплект роликов для пиноли (доп),
- Конусная линейка,
- Однопозиционный ограничитель длины,
- Часы резьбовые (лимб нарезки резьбы),
- Центр-шайба,
- Комплект поводков,
- Сверлильный патрон с оправкой,
- Электро-динамический тормоз,
- Ножной тормоз,
- Быстросъемный резцедержатель вместо стандартного 4-х позиционного,
- Зубчато-ременная передача,
- Упорный центр задней бабки,
- Переходная втулка для задней бабки,
- Комплект ключей,
- Каталог запчастей,
- Редуктор пиноли задней бабки,
- Упаковка станка в деревянный ящик,
При модернизации оборудования в целях улучшения потребительских характеристик в конструкцию станков могут быть внесены незначительные изменения.
