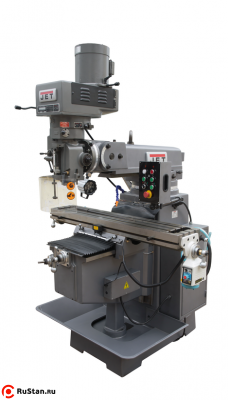

Вертикально-фрезерный станок JET JTM-1050TS
| Модель: |  |
JTM-1050TS |
| Артикул: | |
50000631T |
| Производитель: |  |
JET |
| Сертификат: |  |
Официальный дилер |
Вертикально-фрезерный станок JTM-1050 TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Вертикально-фрезерный станок JTM-1050TS предназначен для производства операций фрезерования и растачивания разных деталей из цветных и черных металлов и их сплавов в режиме серийного и мелкосерийного производства. Станок также может использоваться на предприятиях, выпускающих металлоизделия небольших размеров, ремонтных мастерских, НИИ, индивидуального потребителя, а также для оснащения классов школьных мастерских.
Особенности конструкции
- Макс. радиальное биение шпинделя 0,005 мм;

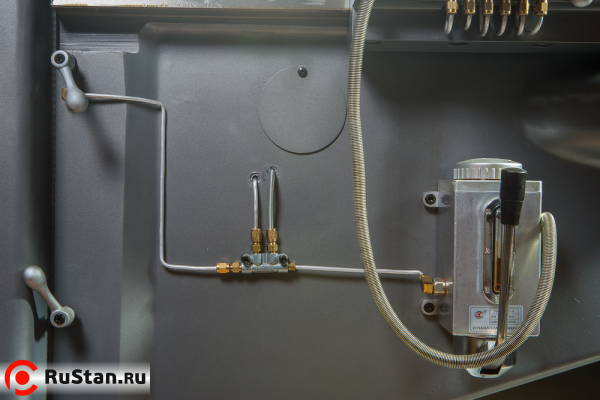

- Централизованная система смазки стола;
- Встроенное устройство для подачи СОЖ;

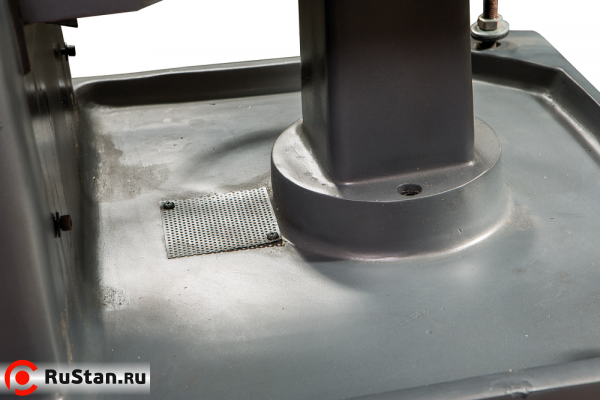

- Поддон для сбора стружки;

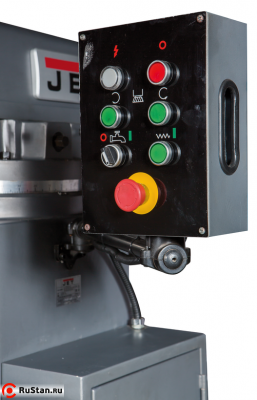

- Пульт управления на консоли;
- Механический тормоз шпинделя;
Технические характеристики JTM-1050TS |
|
|---|---|
| Характеристика | Значение |
| Макс. диаметр сверления | 20 мм |
| -сверление с автоподачей | 20 мм |
| Макс. диаметр торцевой фрезы | 125 мм |
| Макс. диаметр концевой фрезы | 25 мм |

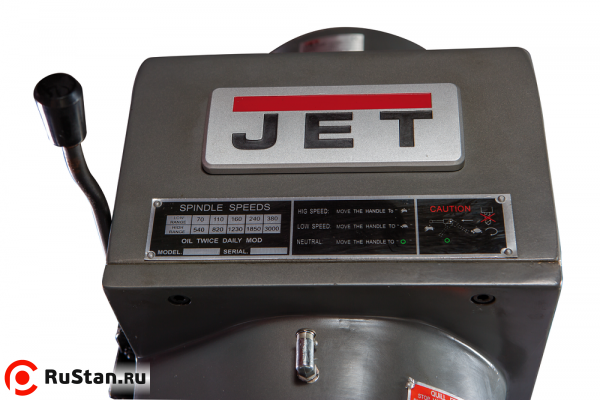

| Частота вращения шпинделя | 70-3600 об/мин |
| Конус шпинделя | ISO 40 (DIN 2080) |
| Зажимная тяга | М16 |
| Диаметр шпинделя | 105 мм |
| Ход пиноли | 127 мм |

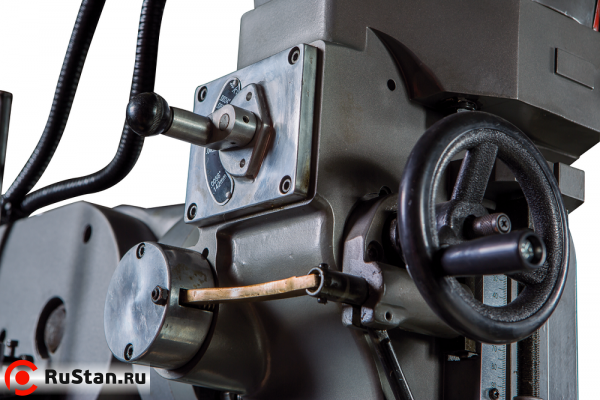

| Автоматическая подача пиноли | 0,04 / 0,08 / 0,15 мм/об |

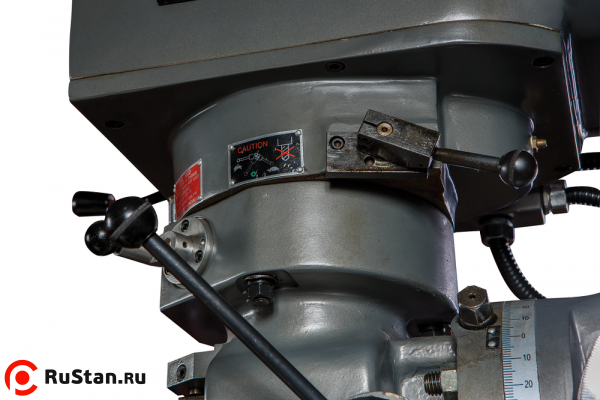

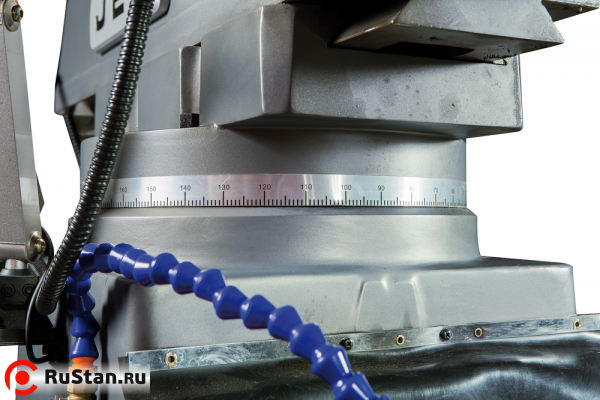

| Диапазон поворота головки | 90° влево / вправо |

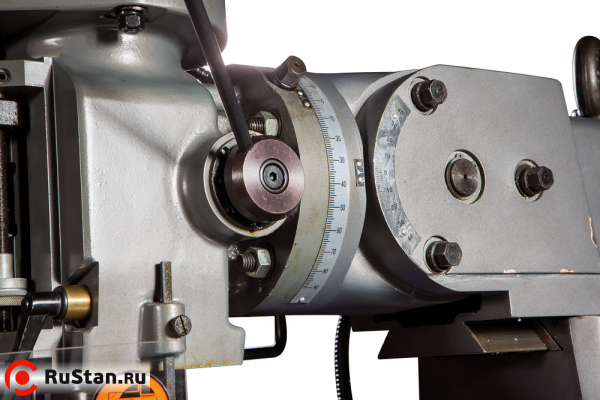

| Диапазон наклона головки | 45° вперед / назад |
| Расстояние шпиндель-стол | 40-446 мм |
| Расст. шпиндель-стойка | 200-680 мм |
| Размеры стола | 1270 х 254 мм |
| Ход стола по оси X х Y х Z | 800 х 380 х 380 мм |
| Скорость подачи по оси X | 0-900 мм/мин |
| Т-образные пазы, 3 | 16 мм |
| Макс. нагрузка на стол | 380 кг |
| Выходная мощность | 3,75 кВт / S 1 100% |
| Потребляемая мощность | 7,0 кВт / S 6 40% |
| Габаритные размеры (ДхШхВ) | 1700 х 1955 х 2350 мм |
| Масса | 1320 кг |
Стандартное исполнение
- Зажимная тяга М16
- Регулируемый упор глубины сверления

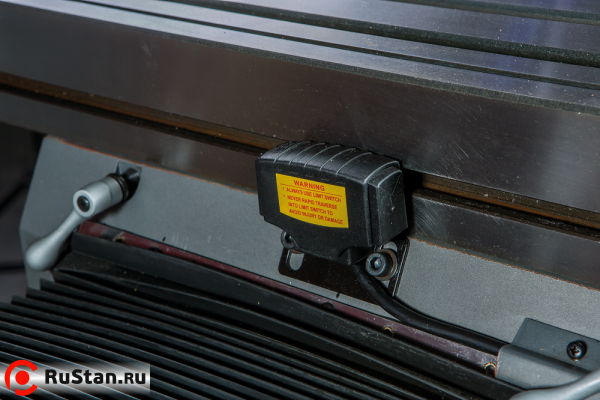

- Защитный экран с концевым выключателем

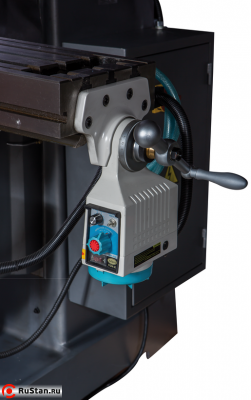

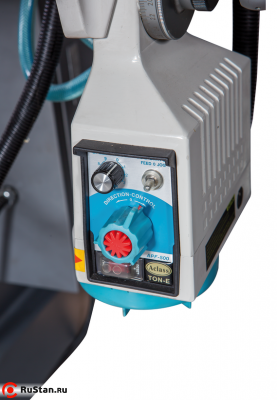

- Автоматическая подача стола по оси Х
- Централизованная система смазки стола

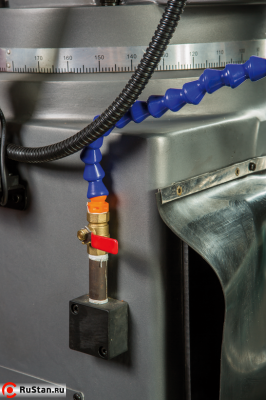

- Система подвода СОЖ
- Поддон для сбора стружки
Комплектация за дополнительную плату
