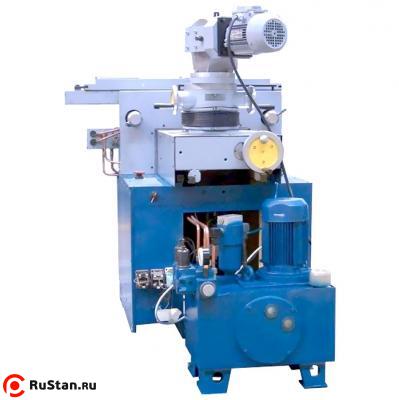

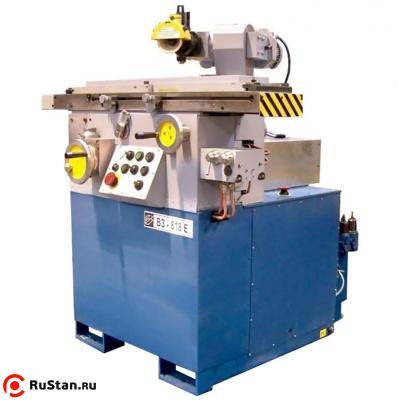

Заточной универсальный станок ВЗ-818Е предназначен для заточки и доводки основных видов режущих инструментов из инструментальной стали, твердого сплава и минералокерамики абразивными, алмазными и эльборовыми кругами. На станке возможно выполнение шлифовальных работ: круглое шлифование (наружное и внутреннее) и плоское шлифование.

Конструктивные особенности станка:

  • замкнутые роликовые стальные направляющие стола и каретки, позволяющие устанавливать на стол тяжелые приспособления и детали без потери точности перемещения, а также обеспечивающие долговечность;
  • беззазорный привод стола от маховика;
  • двигатель шлифовального круга развернут в сторону, противоположную шпинделю, что существенно расширяет технологические возможности и сокращает время переналадки;
  • малые габариты станка ВЗ-818Е при больших технологи-ческих возможностях. Конструкция станка ВЗ-818Е защищена патентом.

Станок может быть оснащен 38 приспособлениями, в том числе приспособлениями для плоского, круглого наружного и внутреннего шлифования, системой отсоса пыли (см. ниже перечень приспособлений и дополнительной оснастки).

Шлифовальные круги по ГОСТ 2424-83, устанавливаемые на станке:

  • 1-150х16х32 (оправка для круга ВЗ-318М.91.010, кожух ВЗ-318М.92.030);
  • 11-125х45х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.040);
  • 11-100х40х20 (оправка для круга ВЗ-318М.91.030, кожух ВЗ-318М.92.010);
  • 12-80х8х13 (оправка для круга ВЗ-318М.91.040, кожух ВЗ-318М.92.050);
  • 11-150х40х32 (оправка для круга ВЗ-318М.91.020, кожух ВЗ-318М.92.020).

Технические характеристики ВЗ-818Е

Характеристика Значение
Наибольший диаметр изделия, устанавливаемого в центровых бабках, мм. 250 (330 с 3Е642Е.П32)
Наибольшая длина изделия, устанавливаемого в центровых бабках, мм. 500 (1040 с 3Е642Е.П61 и 3Е642Е.П73)
Наибольшая длинна обрабатываемой поверхности, мм. 225
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. 150х32х16 (Тип 1 ИСО 525-86 ГОСТ 2424-83); 125х32х50 (остальных типов)
Наибольшее продольное перемещение стола, мм. 350
Наибольший угол поворота стола в горизонтальной плоскости, град. +45 / -45
Наибольший угол поворота стола в горизонтальной проскости по шкале точного поворота, град. +8 / -8
Наибольшее вертикальное перемещение шлифовальной головки, мм. 200
Наибольшее поперечное перемещение шлифовальной головки, мм. 200
Наибольшее смещение оси шлиф. круга в горизонтальной плоскости за счет эксцентрической плиты, мм. 100
Угол поворота шлифовальной головки в горизонтальной плоскости, град. 360
Угол поворота шлифовальной головки в вертикальной плоскости, град. +200 / -20
Частота вращения шпинделя, мин -1 2800; 4000; 5600; 8000
Скорость вертикального механизированного перемещения шлифовальной головки, мм/мин 390
Мощность привода главного движения, кВт 0,71 / 0,85
Установленная суммарная мощность, кВт 2,11 / 2,25
Класс точности В
Скорость продольного перемещения (подачи) стола, м/мин 0,2 - 8
Привод продольного перемещения стола гидравлический
Напряжение питания, В 380
Габаритные размеры (LxBxH), мм. 1460 х 1530 х 1660
Масса ВЗ-818Е , кг. 1150

Комплект поставки

  • Станок в сборе;
  • Гидропривод продольного перемещения стола;
  • Бабка универсальная ВЗ-318.П1;
  • Бабка передняя ВЗ-318.П2;
  • Бабка задняя ВЗ-318.П3;
  • Упорка универсальная 3Е642Е.П4;
  • Приспособление для линейной правки круга и установки центров ВЗ-318.П5;
  • Оправка ВЗ-318М.91.010 (для круга для круга 1-150х16х32);
  • Оправка ВЗ-318М.91.030 (для круга 11-100/i71х40х20 и 12-100/i42х10х20);
  • Ключ ВЗ-318М.90.010 (для оправки ВЗ-318М.91.030);
  • Ключ ВЗ-318М.90.020 (для оправки ВЗ-318М.91.010 и ВЗ-318М.91.020);
  • Ключ Д48-80;
  • Кожух ВЗ-318М.92.010 (для круга диам.100 мм.);
  • Кожух ВЗ-318М.92.030 (для круга диам.150 мм.);
  • Съемник ВЗ-318М.90.202;
  • Центр ВЗ-318М.90.204;
  • Центроискатель ВЗ-318М.90.203;
  • Пылеотвод ВЗ-318М.93.000;
  • Светильник, набор слесарно-монтажного инструмента;
  • Руководство по эксплуатации.

Комплектация за дополнительную плату

Комментарии и вопросы:

10 июня 2016г. 13:28    Алексей:
Малогабаритный станок с широкими возможностями. Оснастка правда занимает места больше, чем само оборудование раза в 2. Вес некоторых достигает 100кг. При покупке заранее организуйте свое рабочее место. А вообще, говоря устами главного героя фильма "Хочу в тюрьму!": - Вещь!
