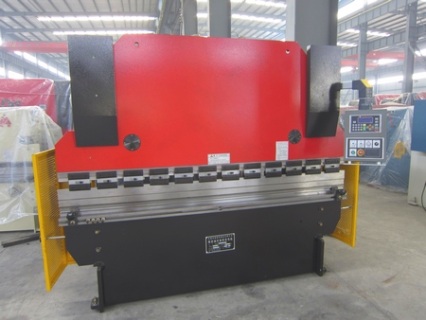

Листогибочный гидравлический пресс И1434А с ЧПУ
3 500 000 руб.
с НДС - на 03.12.2024 г.
| Модель: |  |
И1434А с ЧПУ |
- Описание
- Комментарии (1)
- Отзывы
Листогибочный гидравлический пресс И1434А с ЧПУ предназначен для изготовления методом многопереходной гибки различных деталей из полосового и листового проката.
Применяется при изготовлении деталей, мебели, корпусных деталей их листовых сталей и сплавов.
Поставляется с комплектом гибочного инструмента - секционным или целым пуансоном и многоручьевой матрицей. Устройство крепления гибочного инструмента обеспечивает его быструю переналадку.
Точность размеров гнутых деталей не грубее 12 квалитета ГОСТ 25670 - 83
Пресс листогибочный гидравлический И1434А с ЧПУ оснащен устройством ЧПУ, что особенно эффективено при изготовлении деталей с большим числом гибов max как создает условия для многопереходной гибки с автоматической переустановкой упоров.
Стандартная комплектация:
- Механические упоры внутри гидроцилиндров;
- Панель управления на поворотной консоли;
- Бесступенчатая регулировка глубины хода ползуна двумя кнопками на панели управления, цифровая индикация;
- Регулируемая величина отхода скоростей ползуна;
- Регулируемая точка смены скоростей ползуна;
- Регулируемое рабочее давление, цифровая индикация;
- Переключатель режимов: наладка, одиночный ход, автоматический;
- Переключатель режимов: педаль, пульт с 2 кнопками;
- Секционные инструменто - держатели для лучшего крепления инструмента;
- Централизованная система смазки;
- Задний упор настраиваемый с рабочего места;
- Счетчик отработанных часов;
- Счетчик ходов;
- Инструмент для обслуживания станка.
- Пресс листогибочный гидравлический И1434А с ЧПУ с устройством ЧПУ:
- позиционирование пуансона на оси Y1 - Y2;
- позиционирование заднего упора по оси Х с точностью до 0,1 мм;
- позиционирование заднего упора вертикальной плоскости "R".
Дополнительной оборудование:
- Ручное устройство компенсации прогиба стола фронтальные направляющие;
- Инструмент различной конфигурации, установка инструмента импортного производства;
- Гидравлическое крепление верхнего инструмента;
- Устройство защиты рук оператора "световая решетка";
- Программное обеспечение разработки технологии гибки деталей различной сложности.
Сравнительная техническая характеристика листогибочного гидравлического пресса И1434А с ЧПУ
| Листогибочный пресс | И1432А | И1434А |
|---|---|---|
| Номинальное усилие пресса, кН | 1600 | 2500 |
| Длина стола и ползуна, мм | 5000 | 5000 |
| Ширина стола, мм | 250 | 320 |
| Расстояние между стойками станины в свету, мм | 4000 | 4000 |
| Расстояние между столом и ползуном), мм | 500 | 500 |
| Расстояние от оси ползуна до станины (вылет), мм | 320 | 320 |
| Ход ползуна, мм | 210 | 210 |
| Скорость ползуна, мм/с | ||
| - при холостом ходе, не менее | 100 | 100 |
| - при рабочем ходе, не более | 12,5 | 10 |
| Габаритные размеры, мм | ||
| - слева направо | 5100 | 5100 |
| - спереди назад | 1530 | 1680 |
| - высота | 3040 | 3150 |
| Масса И1434А с ЧПУ , кг, не более | 18140 | 22500 |
