1 904 465 руб.
с НДС - на 08.09.2024 г.
Модель: | ![]() |
PROMA FVV-125PD |
Артикул: | ![]() |
25330125 |
Производитель: | ![]() |
PROMA (Чехия) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
-
Документы
-
Видео
- Комментарии (1)
- Отзывы

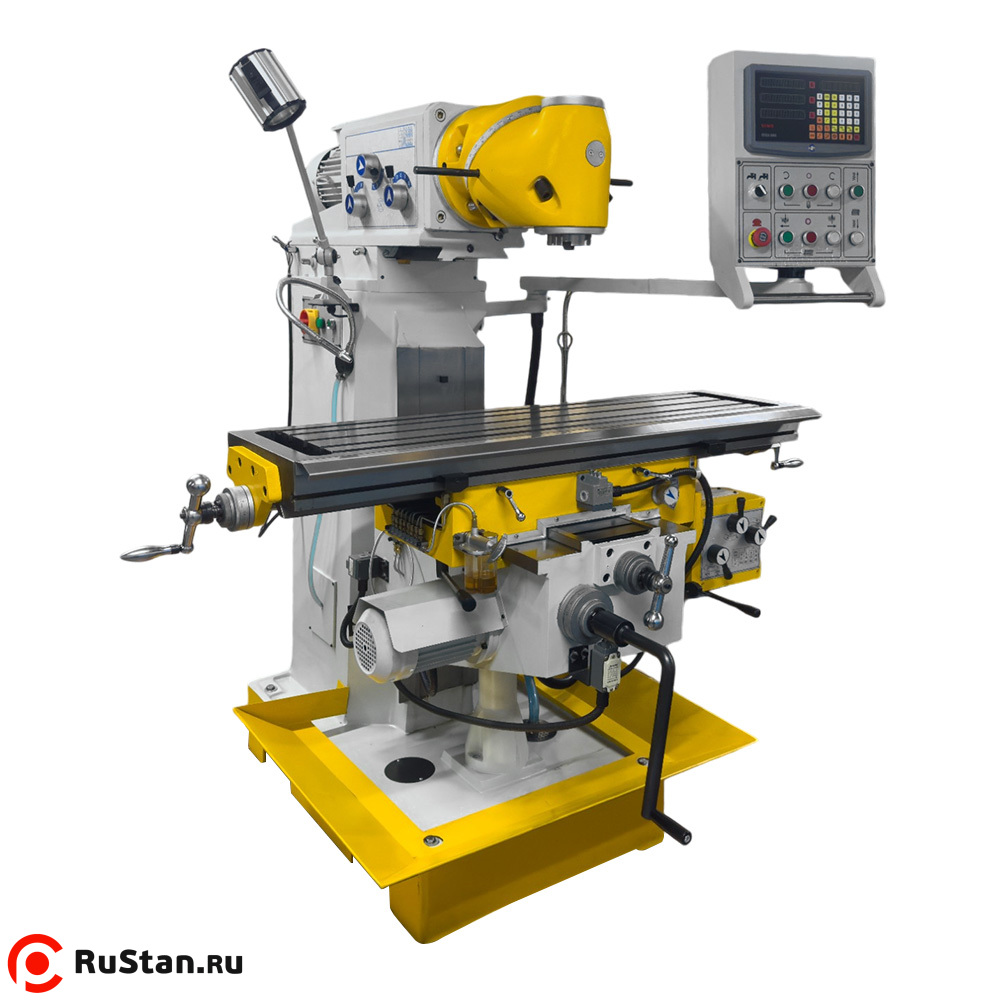

Фрезерный станок PROMA FVV-125PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

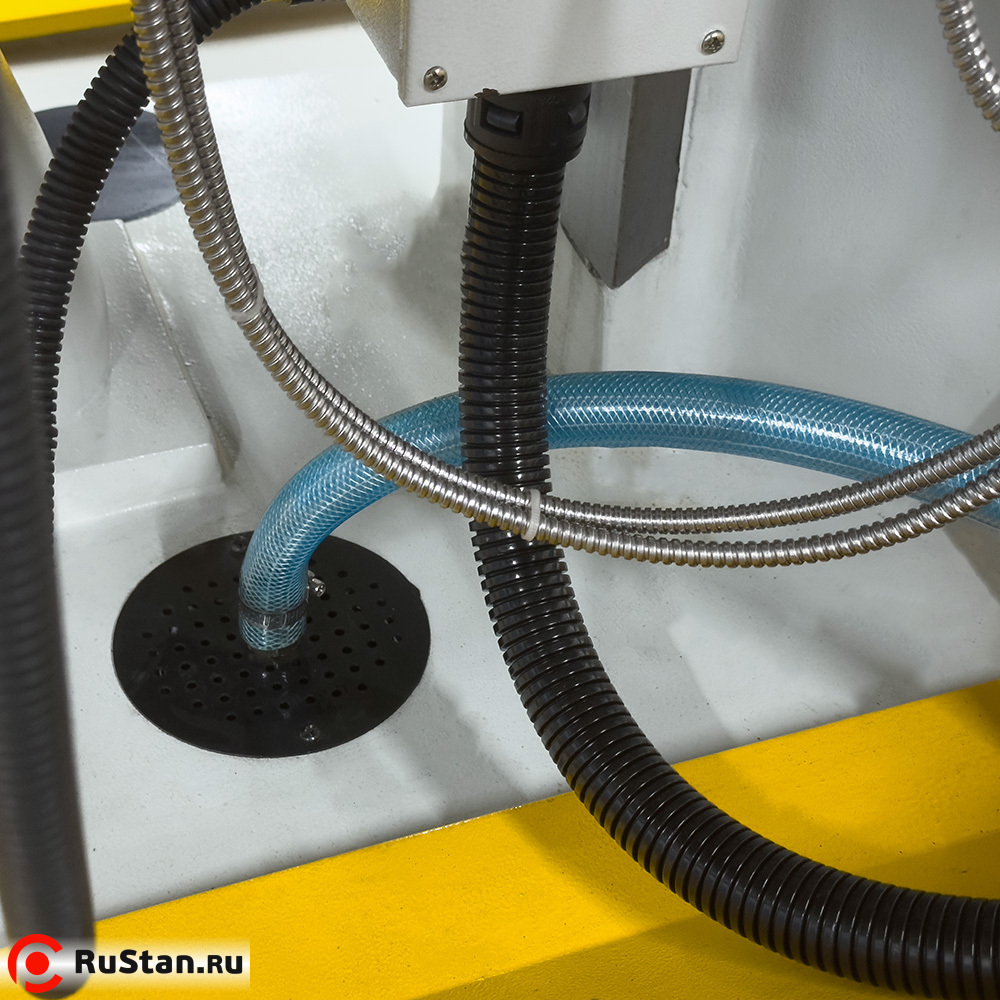

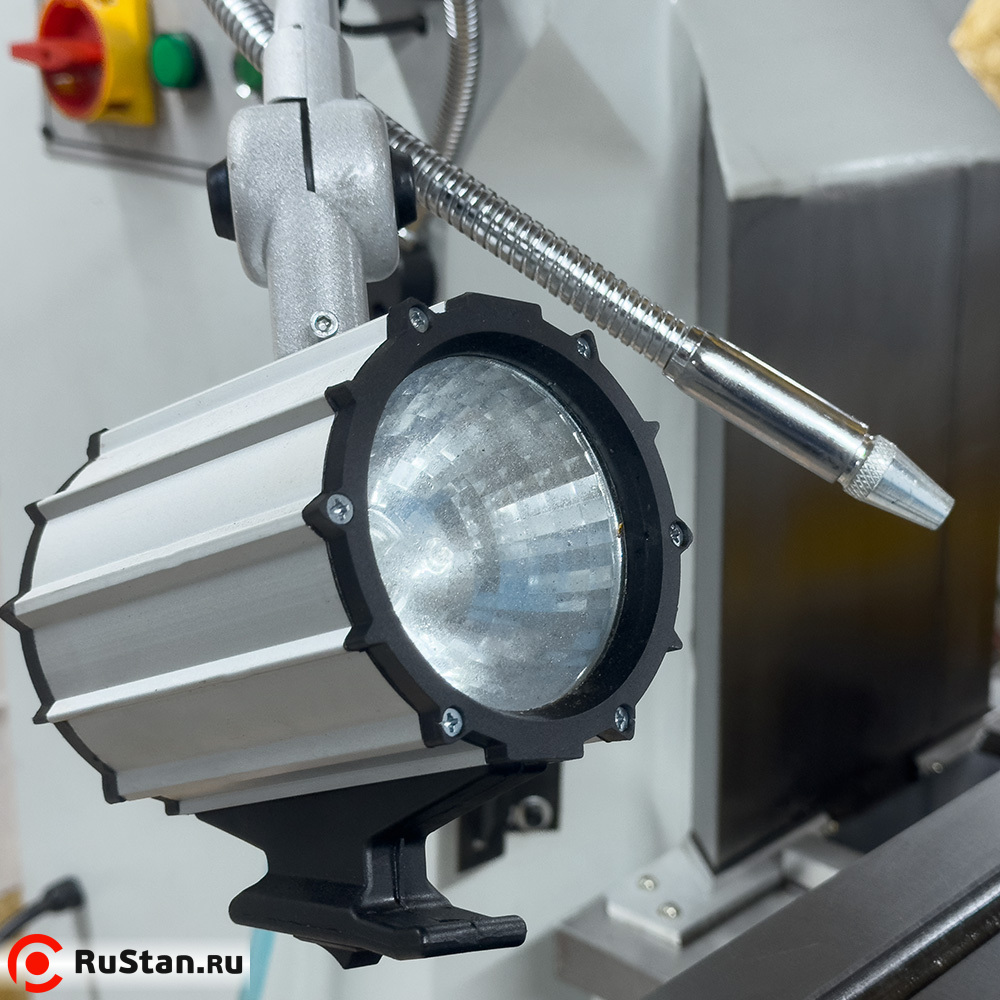

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.
Технические характеристики фрезерного станка PROMA FVV-125PD |
|
---|---|
Название | Значение |
Напряжение, В | 400 |
Потребляемая мощность, Вт | 2200 |
Максимльный диаметр концевой фрезы, мм | 28 |
Максимальный диаметр дисковой фрезы, мм | 125 |
Диапазон оборотов шпинделя, об/мин | 40,75,105,180,200,320,370,475,650,820,1600 |
Угол наклона шпинделя, градусов | ±360 |
Размер стола, мм | 1120х260 |
Конус шпинделя | ISO40 |
Расстояние между шпинделем и столом, мм | 125-520 |
Расстояние между шпинделем и консолью, мм | 100-600 |
Продольный ход стола, мм | 640 |
Поперечный ход стола, мм | 240 |

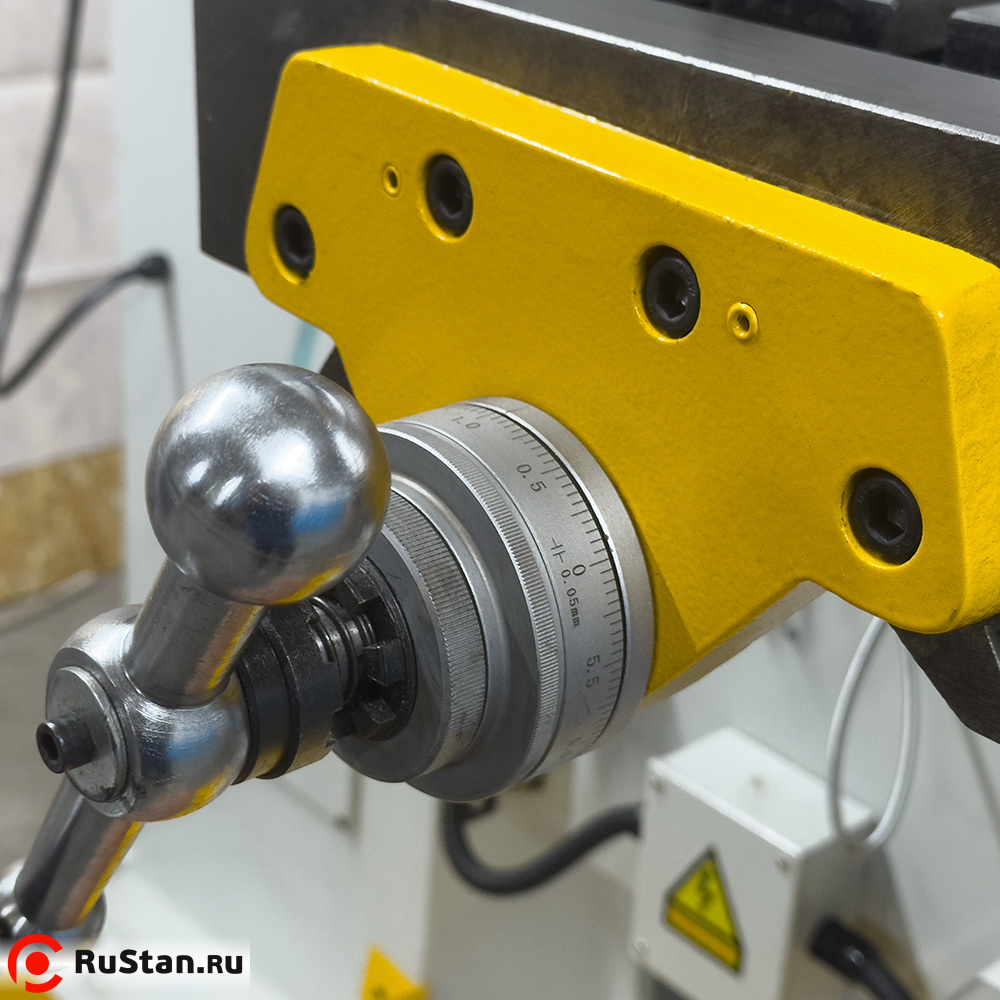

Одно деление нониуса – продольный ход, мм | 0,02 |
Одно деление нониуса – поперечный ход, мм | 0,02 |
Одно деление нониуса – тонкая подача шпинделя, мм | 0,05 |
Т-образный паз стола, мм | 14 |
Габаритные размеры, мм | 1655х1500х1730 |
Масса, кг | 1660 |
Основные узлы и детали
![PROMA FVV-125PD](/sites/default/files/file_attach/stanok-vertikalno-frezerniy-fvv-125pd-dop1.jpg)
- Электродвигатель привода главного движения.
- Хобот.
- Фрезерная головка.
- Пульт управления считывающих устройств.
- Салазки.
- Стол.
- Консоль.
- Корыто.
- Основание.
- Станина.

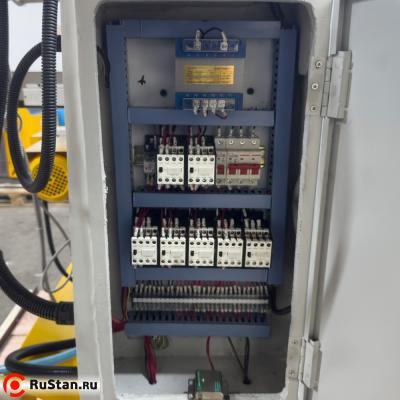

- Электрический пульт управления.
Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.
Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.
Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.
Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

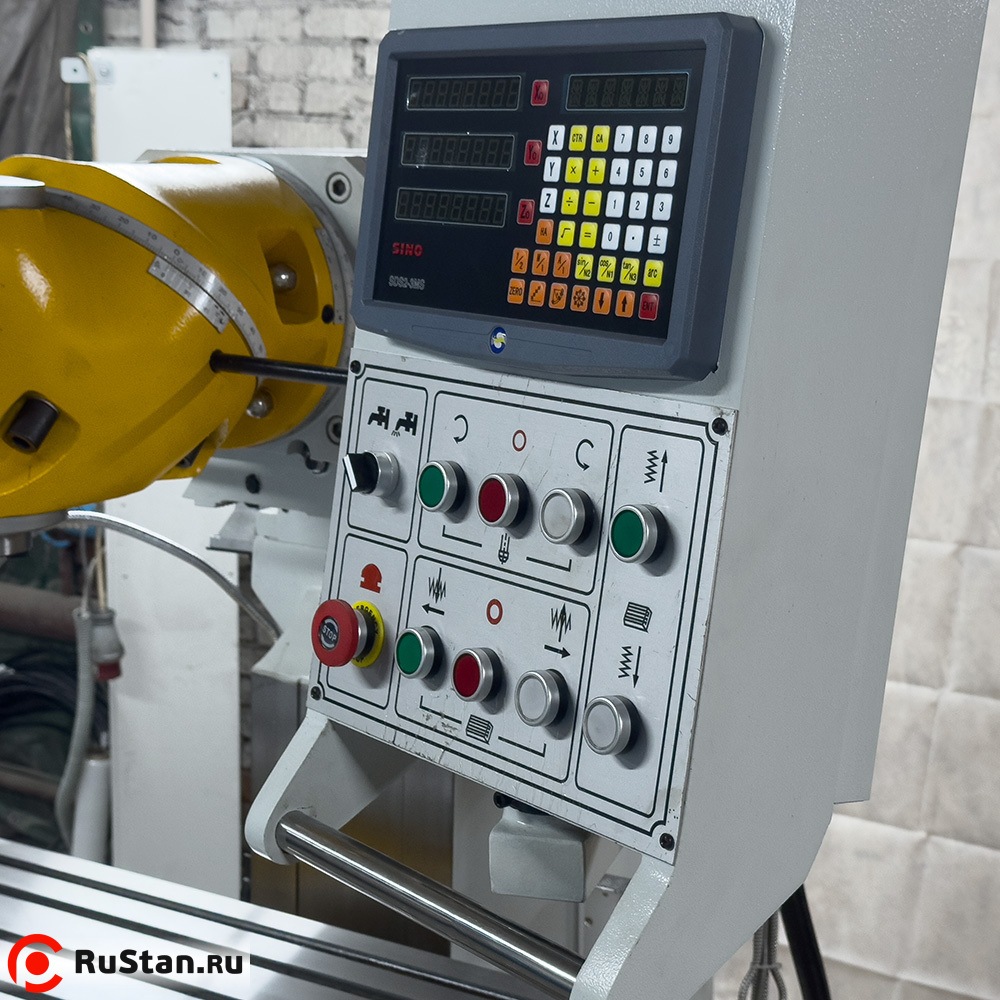

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.
Комплект поставки
- Направляющая горизонтального шпинделя - 1 шт.
- Оправка горизонтального шпинделя - 1 шт.
- Серьга горизонтального шпинделя - 1 шт.
- Тяга для зажима инструмента в шпинделе - 2 шт.
- Фартук защитный - 1 шт.
- Пластина крепления фартука - 2 шт.
- Анкерный болт М16x450 мм. - 4 шт.
- Гайка М16 - 4 шт.
- Шайба 16x31x3 мм - 4 шт.
- Патрон цанговый - 1 шт.
- Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм - 8 шт.
- Ручка перемещения консоли - 1 шт.
- Оправка с поперечной канавкой - 1 шт.
- Инструмент:
- Ключ к цанговому патрону - 1 шт.
- Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
- Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
- Ключ накидной 21x24 мм - 1 шт.
- Инструкция по эксплуатации
