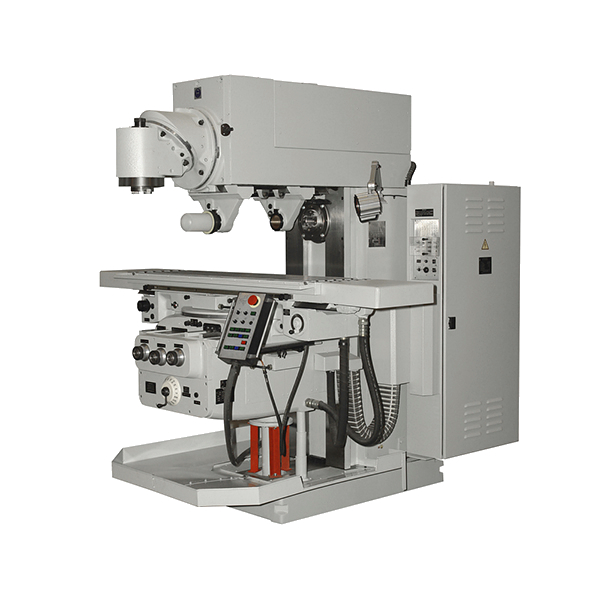

Широкоуниверсальный фрезерный инструментальный станок VINGRIAI 67K25PR
Код товара:
2386
Нет в наличии
5 273 050 руб.
с НДС - на 21.11.2024 г.
| Модель: |  |
VINGRIAI 67K25PR |
| Артикул: | |
67К25PF2 (с ЧПУ "Heidenhain") |
| Производитель: | VINGRIAI (Литва) | |
| Изготовитель: |  |
Литва |
- Описание
- Комментарии
- Отзывы
Станок широкоуниверсальный фрезерный инструментальный VINGRIAI 67K25PR предназначен для выполнения разнообразных фрезерных, сверлильных, расточных и долбежных операций.
Особенности конструкции
- Модель с ручным управлением;
- На станке возможно прямоугольное по трем осям фрезерование горизонтальным или вертикальным шпинделем;
- Наличие различных приспособлений позволяет производить сверлильные, расточные и долбежные операции;
- На базе данной модели выпускается модификация 67К25PF1 с УЦИ.
Технические характеристики фрезерного станка VINGRIAI 67K25PR | |
|---|---|
| Характеристика | Значение |
| Размер рабочей поверхности (зеркала) стола, мм. | 800х320 (угловой горизонтальный); 630х250 (вертикальный) |
| Наибольшее продольное перемещение стола, мм. | 400 (ось Х) |
| Наибольшее поперечное перемещение стола, мм. | - |
| Наибольшее поперечное перемещение шпиндельной бабки, мм | 320 (ось Y) |
| Наибольшее вертикальное перемещение стола, мм. | 440 (ось Z) |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм. | 52 - 592 (с перестановкой стола) |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм. | 7 - 497 (с перестановкой стола) |
| Расстояние от передней кромки горизонтального стола до оси вертикального шпинделя, мм. | 0 - 320 |
| Диапазон продольных и поперечных подач стола, мм/мин | 10 - 1250 (оси Х, Y, Z) |
| Скорость быстрого установочного перемещения стола, м/мин | 1,8 (оси Х, Y, Z) |
| Конец шпинделя | SK 40 (DIN2080, ГОСТ 24644) |
| Частота вращения инструмента, об/мин | 63 - 3150 |
| Количество частот вращения (скоростей) шпинделя | 18 (ручное переключ.) |
| Угол поворота головки вокруг горизонтальной оси, град. | +/- 90 (вертикальной головки) |
| Наибольшее перемещение шпинделя, мм. | 60 (вертикальной головки) |
| Наибольший крутящий момент на шпинделе, Нм | 230 (горизонтал. шп.); 60 (вертикал. шп.) |
| Мощность привода главного движения, кВт | 3 (вертикал. шпинд.) |
| Зажим-отжим инструмента | Механизированный |
| Наибольшая масса заготовки, кг. | 280 (на вертикальный стол); 200 (на горизонтальный) |
| Класс точности | П |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 1715 x 1670 x 1865 |
| Масса VINGRIAI 67K25PR , кг. | 1650; (2235 в упаковке) |
Комплект поставки
- Станок в сборе;
- Угловой горизонтальный стол 67К25ВФ1.5.10.000;
- Хобот 67К25ВФ1.6.60.010;
- Подвеска 67К25ВФ1.6.60.012;
- Вертикальная головка 6725В4.40.000-03;
- Съемник 6725В4.50.000;
- Шаблон 6725В.8.80.000;
- Винт 6725В.8.80.031 (3 шт.);
- Винт 6725В.8.80.032 (2 шт.);
- Винт 6725В.8.80.033 (2 шт.);
- Гайка 6725В.8.80.034 (4 шт.);
- Экран 67К25ПФ2.4.60.000;
- Ключ 7811-002.302 (17х19);
- Ключ 7811-04351.0 (22х060);
- Фильтрующий элемент ЭБ 10-25/6,3;
- Руководство по эксплуатации.
Дополнительная оснастка
- Головка быстроходная 6725B.4.30.000 (2500-5000 об/мин);
- Головка долбежная 6725B.4.70.000 (Макс.ход 80+5 мм);
- Тиски станочные поворотные 7200-0215-02 (чугун) или тиски станочные поворотные 7200-0215-05 (сталь);
- Патрон цанговой с гайкой 191.113.040 (7:24);
- Цанги (Ø 7; 8; 8,5; 9; 10; 10,5; 11; 13 мм);
- Втулка переходная 6103-4015 (6725B.8.30.021, SK40/КМ1 ВЕ, ВЕК);
- Втулка переходная 6103-4012 (191.831.062, SK40/КМ2 ВЕ, ВЕК);
- Втулка переходная 6103-4012-01 (191.831.063, SK40/КМ3 ВЕ, ВЕК);
- Борштанга 6725B.8.51.000 (Ø 15…20 мм) или патрон расточной 6300-4018-05 с резцом 2142-4022-01 (Ø 12…19 мм);
- Борштанга 6725B.8.52.000 (Ø 19…25 мм) или патрон расточной 6300-4018-05 с резцом 2142-4022-02 (Ø 18…26 мм);
- Борштанга 6725B.8.53.000 (Ø 24…32 мм) или патрон расточной 6300-4018-05 с резцом 2142-4022-03 (Ø 25…45 мм);
- Борштанга 6725B.8.54.000 (Ø 30…40 мм) или патрон расточной 6300-4018-05 с резцом 2142-4022-03 (Ø 25…45 мм);
- Оправка расточная 6300-4011-03 (40-63 мм) с блоком расточным однорезцовым 2192-4007, 2129-4007-01;
- Оправка расточная 6300-4011-04 (63-100 мм) с блоком расточным однорезцовым 2192-4007-02, 2129-4007-03;
- Втулка переходная 6103-4013 (191.831.042, SK40/КМ2 тип АЕ, АЕК);
- Втулка переходная 6103-4013-02 (191.831.044, SK40/КМ4 тип АЕ, АЕК);
- Оправка для насадных торц. фрез 6222-4009-0114 (Ø 27 мм);
- Оправка для насадных торц. фрез 6222-4009-0116 (Ø 32 мм);
- Оправка расточная 191.421.045 (Ø 70…90 мм) или оправка расточная ГРТ.40.95.350 (Ø=75-95 мм).
