1 213 338 руб.
с НДС - на 08.09.2024 г.
Модель: | ![]() |
Opti МТ50 |
Артикул: | ![]() |
3336005 |
Производитель: | ![]() |
Optimum (Германия) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии (1)
- Отзывы
Универсально-фрезерный станок Optimum МТ50 предназначен для изготовления широкой номенклатуры деталей машин и механизмов, в том числе для изготовления корпусных деталей. Их отличает наличие вертикального и горизонтального шпинделей с независимыми приводами, большеразмерные столы с высокой допустимой нагрузкой и жесткая конструкция из высококачественного чугуна Meehanite.
Станок обладает жесткой массивной конструкцией из высококачественного чугуна Meehanite.
Особенности конструкции
- Жесткая массивная конструкция из высококачественного серого чугуна, поглощающего вибрации;
- Галогенная станочный светильник с фокусированным лучом;
- Автоматическая и механическая подача пиноли;

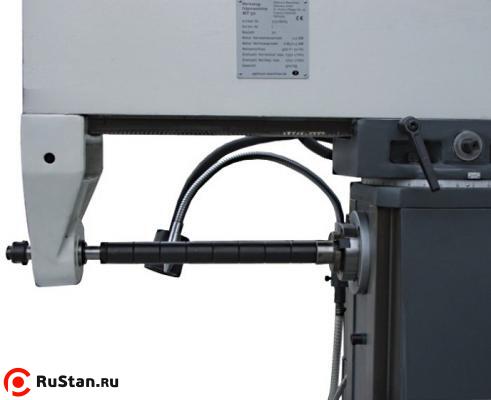

- Контейнеры для горизонтального фрезерования с прикреплением к задней части;
- Автоматическое отключение по оси X;

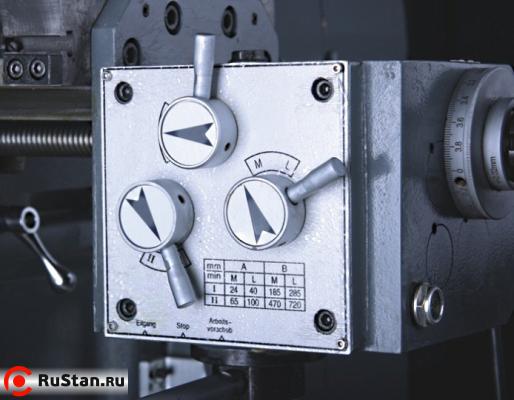

- Ось X перемещается либо с помощью маховика, либо через устройство подачи стола;
- Поворотная влево и вправо на ± 90° фрезерная головка;
- Масляная ванна зубчатого приводного механизма шпинделя;
- Вращение шпинделя;
- Система охлаждения;
- Массивный, жесткий, большеразмерный координатный стол с точно обработанной поверхностью;
- Поворотное XY основание на 45° с обеих сторон.
Технические характеристики Opti МТ50 |
|
---|---|
Характеристика | Значение |
Мощность | 4.5 кВт |
Напряжение | 380 В |
Конус шпинделя | SK 40 |
Мах ø сверления | 25 мм |
Мощность вертикального шпинделя | 1,1 / 2,2 кВт |
Мощность горизонтального шпинделя | 1.5 кВт |
Max ⌀ торцевой фрезы | 100 мм |
Max ⌀ концевой фрезы | 25 мм |
Максимальный диаметр рассверливания в стали | 30 мм |
Размер стола | 1000 х 240 мм |
Мin расстояние от шпинделя до стола | 120 мм |
Max расстояние от шпинделя до стола | 460 мм |
Вылет вертикального шпинделя | 240-650 мм |
Вылет горизонтального шпинделя | 0-185 мм |
Поворот шпинделя | ± 90 ° |
Частота вращения вертикального шпинделя | 115 - 1750 об/мин |
Количество скоростей вертикального шпинделя | 8 |
Частота вращения горизонтального шпинделя | 60 - 1350 об/мин |
Количество скоростей горизонтального шпинделя | 9 |
Размер T-образных пазов на столе | 14 мм |
Кол-во T-образных пазов на столе | 4 |
Расстояние между Т-образными пазами на столе | 50 мм |
Максимальная грузоподъемность | 160 кг |
Размер Т-образных пазов стола | 14 мм |
Подключение сжатого воздуха | 700-1060 кПа |
Ручное перемещение по оси X | 580 мм |
Ручное перемещение по оси Y | 200 мм |
Ручное перемещение по оси Z | 340 мм |
Автоматическое перемещение по оси X | 500 мм |
Рабочая подача по оси X | 24 - 720 мм |
Патрон шпинделя | SK 40 |
Диапазон поворота фрезерной головки по X - Y плоскости | ± 45 ° |
Диапазон поворота фрезерной головки по Z - X плоскости | ± 45 ° |
Ход шпинделя | 120 мм |
Мощность двигателя подачи СОЖ | 0.04 кВт |
Вес Opti МТ50 | 900 кг |
Вес (брутто) | 1050 кг |
Габариты (Д*Ш*В) | 1150x1500x2080 мм |
Габариты упаковки (Д*Ш*В) | 1290x1220x2100 мм |
Стандартная комплектация
- Зубчатый патрон 1-16 мм / Вт 18;
- Сверлильный патрон оправки ISO40 / B18;
- Горизонтальный фрезерный шпиндель Ø 22 мм / 27 мм;
- Фрезерный патрон Ø 4-16 мм;
- Редукционные муфты ISO 40-MK 3 / ISO 40-MK 2;
- Серьга вертикальная и горизонтальная;
- Т-гайки;
- Выталкиватель;
- Комплект инструментов.
Комплектация за дополнительную плату
