Станок токарный винторезный OPTIturn TH 4215D с УЦИ

Код товара:

34643

В наличии 1 шт.

Аналоги

Цена для юр. и физ. лиц
2 005 616 руб.
с НДС - на 03.12.2024 г.

В корзину

Купить в лизинг

8 (800) 500-63-48

order@rustan.ru

Сравнить Избранное Варианты доставки

Самовывоз: Завтра

Доставка:

Aдрес склада в Ижевске

Модель:		OPTIturn TH 4215D с УЦИ
Артикул:		3462070
Производитель:		Optimum (Германия)
Сертификат:		Официальный дилер
Изготовитель:		Китай

Описание
Дополнительная оснастка
Документы
Комментарии
Отзывы
Доставка

Токарный станок OPTIturn TH 4215D с УЦИ - точный и надежный токарный станок для серийного производства.

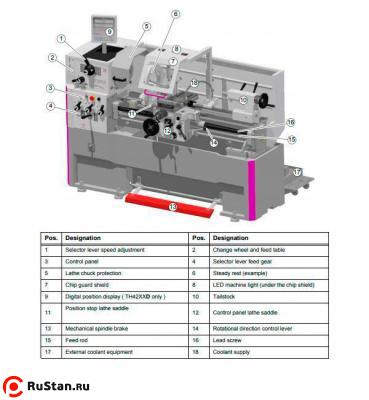

Особенности

Закаленные и шлифованные направляющие станины.
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
Закаленные шлифованные шестерни и валы передней бабки.
Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
Радиальное биение шпинделя менее 0,015 мм
Центральная система смазки направляющих.
Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
Механический тормоз шпинделя.
Перегрузочная муфта ходового винта.
Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
Продольная и поперечная подачи суппорта
Поворотная на 360° верхняя каретка суппорта
Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
Цена деления лимба маховика пиноли задней бабки 0,025 мм
Правое/левое направление вращения шпинделя
Защитный экран
Станочный светильник
Кнопка аварийного отключения станка, запирающийся главный выключатель
Спиральный кожух ходового винта
Подставка под станок с отделениями под инструмент
Произведено согласно нормам DIN 8606
Цифровой указатель положения DPA 2000S
Дисплей скорости
Значительное сокращение сроков производства
Более высокая точность работы
Уровень ошибок уменьшается
Четко расположенная клавиатура
Стеклянные весы

Технические характеристики OPTIturn TH 4215D с УЦИ
Характеристика	Значение
Мощность главного двигателя	4,5 кВт
Напряжение питающей сети	380 В
РМЦ	1500 мм
Макс. Ø обработки над станиной	420 мм
Диаметр обработки над направляющими	250 мм
Диаметр обработки над выемкой станины	590 мм
Длина выемки в станине	260 мм
Диапазон продольной подачи	0,05 - 1,7 мм/об
Количество продольных подач	17
Диапазон поперечных подач	0,025 - 0,85 мм/об
Количество поперечных подач	17
Пределы шага нарезаемых метрических резьб	0,2 - 14 мм/об
Количество шагов (метрические резьбы)	39
Пределы шага нарезаемых дюймовых резьб	72 - 2 ниток/дюйм
Количество шагов (дюймовые резьбы)	45
Пределы шага нарезаемых трапецеидальных резьб	8 - 44
Количество шагов (трапецеидальные резьбы)	21
Пределы шага нарезаемых модульных резьб	0,3 - 3,5
Количество шагов (модульные резьбы)	18
Диапазон оборотов (скоростей)	45 - 1800 об/мин
Количество передач (скоростей)	16
Шпиндельный патрон	опция
Диаметр сквозного отверстия в шпинделе	52 мм
Конус шпинделя	КМ6
Размер державки инструмента (резца)	20x25 мм
Конус пиноли задней бабки	КМ4
Перемещение пиноли задней бабки	120 мм
Диаметр отверстия в задней бабке	50 мм
Ход по оси X	140 мм
Ход по оси Z	230 мм
Высота центров	210 мм
Ширина направляющих станины	250 мм
Вес OPTIturn TH 4215D с УЦИ нетто	1340 кг

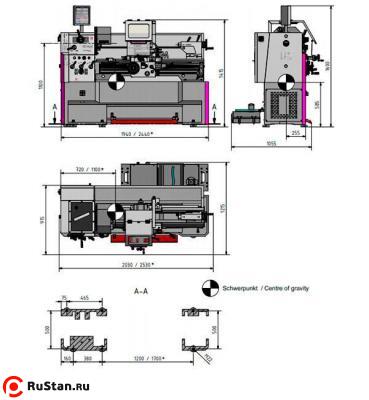

Габариты (ДхШхВ)	2440x1215x1600 мм
Вес брутто	1565 кг
Габариты упаковки (ДхШхВ)	2600х900х1650 мм

Стандартная комплектация

Устройство цифровой индексации (УЦИ) на три оси
Оправка МK 6 ― МK 4
Упорный центр МК 4
Неподвижный люнет Ø 15 — 105 мм
Подвижный люнет Ø 10- 65 мм
Планшайба Ø 350 мм
Станочный светильник
Комплект сменных шестерен
Система подачи СОЖ
Комплект обслуживающего инструмента
Первая заправка маслом
Руководство по эксплуатации
Не забудьте приобрести токарный патрон!
