922 866 руб.
с НДС - на 08.09.2024 г.
Модель: | ![]() |
OPTIturn TH 3610 |
Артикул: | ![]() |
3402050 |
Производитель: | ![]() |
Optimum (Германия) |
Сертификат: | ![]() |
Официальный дилер |
Изготовитель: | ![]() |
Китай |
- Описание
- Дополнительная оснастка
-
Документы
- Комментарии
- Отзывы
- Доставка

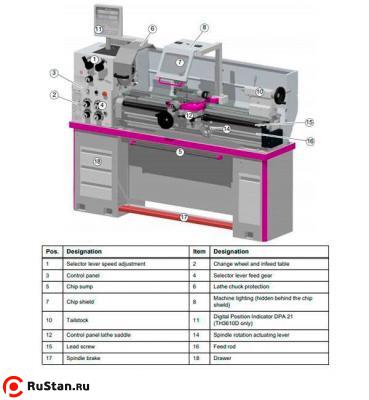

Полностью укомплектованный токарный станок OPTIturn TH 3610 для слесарных работ. Модификация TH 3610D с цифровым указателем положения DPA 21.
Особенности
- Закаленные и шлифованные направляющие оси Z
- Крепление шпинделя Camlock DIN ISO 702-2 № 5
- Точная обработка
- Маховики с ценой деления лимба 0,04/0,02 мм
- Четырехпозиционный держатель инструмента
- Все направляющие могут быть отрегулированы клиновыми вставками
- Главный шпиндель работает в масляной ванне
- Шестерни гладкие, закаленные и шлифованные
- Диапазон регулировки верхней салазки ± 90 °
- Допуск радиального биения шпинделя менее 0,015 мм.
- Шестерни и валы закалены и отшлифованы, работают в масляной ванне, установлены на прецизионных подшипниках
- Маховики испытаны в соответствии с EN 23125
- Безопасные маховики по осям X и Z с функцией разблокировки
- Двухканальный правый левый переключатель протестирован в соответствии с EN 23125
- Выключатель с расчетом жизненного цикла, протестирован в соответствии с EN ISO 13849
- Блокируемый главный выключатель
- Диапазон регулировки верхней салазки ± 90 °
- Поперечное смещение задней бабки на ±10 мм для точения длинных конусов
- Маховик перемещения задней бабки с ценой деления лимба 0,025 мм
- Быстрая, простая и не требующая инструментов регулировка с помощью зажимной рукоятки
- Сильно ребристая призматическая станина
- Основание станка с отсеком для инструмента с обеих сторон
- Устройство аварийной остановки с ножным управлением
- Выдвижной поддон для стружки с направляющими
- Интегрированная светодиодная лампа
Технические характеристики OPTIturn TH 3610 |
|
---|---|
Характеристика | Значение |
Мощность главного двигателя | 1,5 кВт |
Напряжение питающей сети | 380 В |
РМЦ | 980 мм |
Макс. Ø обработки над станиной | 356 мм |
Диаметр обработки над направляющими | 220 мм |
Диаметр обработки над выемкой станины | 516 мм |
Длина выемки в станине | 160 мм |
Диапазон продольной подачи | 0,052 — 1,392 мм/об |
Количество продольных подач | 32 |
Диапазон поперечных подач | 0,014 — 0,38 мм/об |
Количество поперечных подач | 32 |
Пределы шага нарезаемых метрических резьб | 0.4 — 7 мм/об |
Количество шагов (метрические резьбы) | 26 |
Пределы шага нарезаемых дюймовых резьб | 56-4 ниток на дюйм |
Количество шагов (дюймовые резьбы) | 34 |
Диапазон оборотов (скоростей) | 70 - 2000 об/мин |
Количество передач (скоростей) | 8 |
Шпиндельный патрон | опция |
Диаметр сквозного отверстия в шпинделе | 52 мм |
Конус шпинделя | КМ6 |
Размер державки инструмента (резца) | 16 мм |
Конус пиноли задней бабки | КМ3 |
Перемещение пиноли задней бабки | 120 мм |
Диаметр отверстия в задней бабке | 42 мм |
Ход по оси Х | 100 мм |
Ход по оси Z | 170 мм |
Высота центров | 180 мм |
Ширина направляющих станины | 187 мм |
Вес OPTIturn TH 3610 нетто | 610 кг |

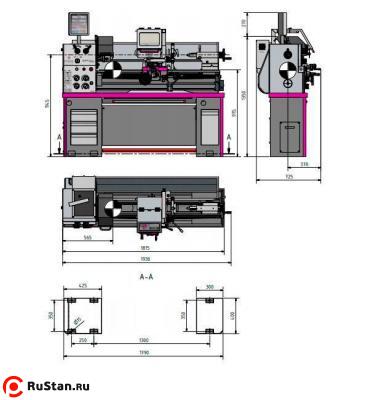

Габариты (ДхШхВ) | 1930x725x1350 мм |
Вес брутто | 660 кг |
Габариты упаковки (ДхШхВ) | 1930х760х1700 мм |
Стандартная комплектация
- Неподвижный люнет ф100 мм
- Подвижный люнет ф95 мм
- Светодиодный светильник
- Первая заправка маслом
- Переходная втулка МК6/МК3
- Два центра упорных МК 3
- Комплект сменных шестерен гитары
- Комплект обслуживающего инструмента
- Четырехпозиционный держатель инструмента
- Не забудьте приобрести токарный патрон!
Комплектация за дополнительную плату
9 996p
29 500p
12 095p
69 580p
12 054p
