Токарно-винторезный станок по металлу JET GH-2080ZH DRO
Код товара:
9781
Нет в наличии
3 000 000 руб.
с НДС - на 22.11.2024 г.
| Модель: |  |
JET GH-2080ZH DRO |
| Артикул: | |
50000832T |
| Производитель: |  |
JET (Швейцария) |
| Сертификат: |  |
Официальный дилер |
| Изготовитель: |  |
Китай |
- Описание
- Дополнительная оснастка
-
Документы - Комментарии
- Отзывы
Токарно-винторезный станок по металлу JET GH-2080ZH DRO RFS предназначен для выполнения всевозможных (черновых и финишных) видов токарной обработки деталей тел вращения, включая производительное нарезание метрической, дюймовой, модульной и питчевой резьб.
Особенности конструкции
- Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606)
- Массивная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Передняя бабка с электромеханической муфтой
- Механизм плавного пуска защищает двигатель и увеличивает срок службы привода
- Механизм привода шпинделя постоянно работает в масляной ванне
- Диапазон частот вращения шпинделя от 9 до 1600 об/мин
- Съемный мостик станины, gap
- Коробка передач позволяет нарезать резьбу без замены шестерен

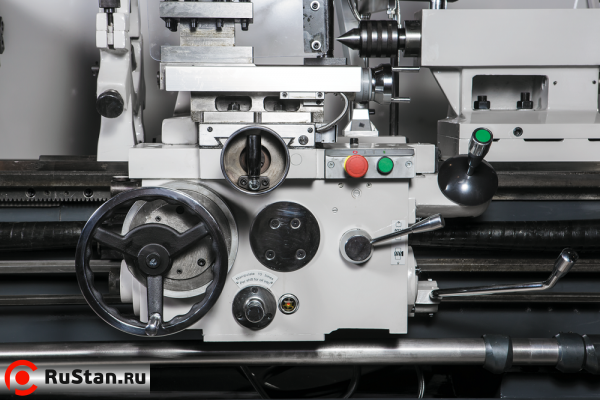

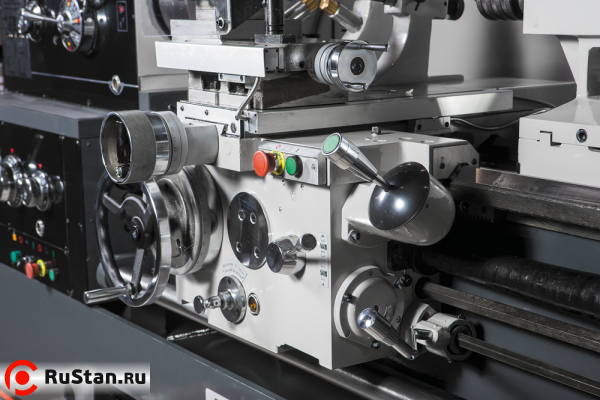

- Удобное управление продольной и поперечной подачей при помощи крестового джойстика с кнопкой ускоренного перемещения
- Толчковый режим работы шпинделя
- Закаленные и отшлифованные шестерни в передней бабке и в коробке передач
- Регулировка зазоров направляющих при помощи клиновых планок
- Централизованная система подачи смазки продольного суппорта

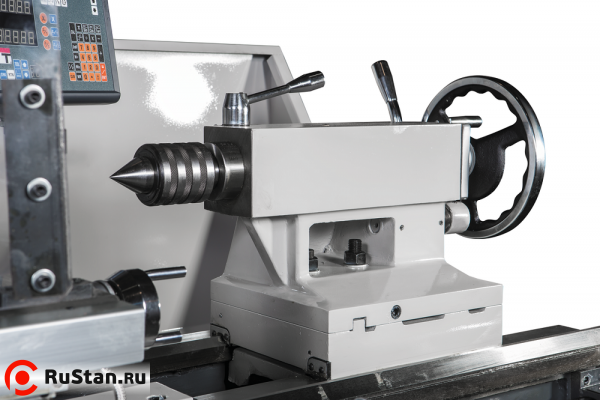

- Регулируемая в поперечном направлении задняя бабка для обточки конусов

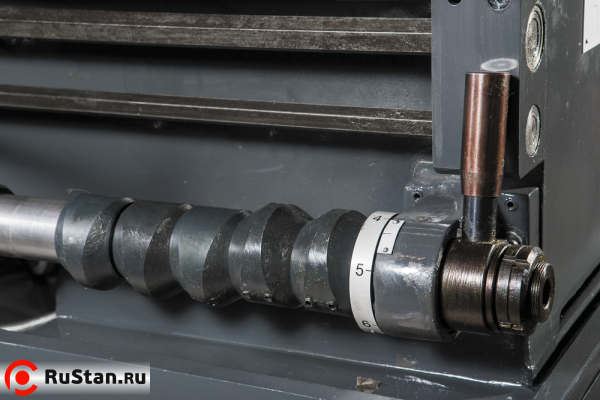

- Пятипозиционный управляющий вал с кулачками
Стандартная комплектация
- 3-х кулачковый патрон Ø250 мм с прямыми/обратными кулачками
- 4-х кулачковая планшайба Ø320 мм
- Планшайба Ø400 мм
- 4-х позиционный резцедержатель с фиксатором
- Вращающийся упорный центр МК-5
- Упорный центр МК-5
- Переходная втулка МК-7/МК-5
- Подвижный и неподвижный люнеты
- Поддон для сбора стружки
- Задняя защитная стенка
- Защитный экран патрона с концевым выключателем
- Ножной тормоз шпинделя с концевым выключателем
- УЦИ по 3 осям, цена деления 0,005 мм погрешность ± 1 знак
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Вал управления с регулируемыми кулачками (отключение продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
Технические характеристики GH-2080ZH DRO | |
|---|---|
| Характеристика | Значение |
| Диаметр обточки над станиной | 500 мм |
| Макс. диаметр вращения (съёмный мостик) | 720 мм |
| Диаметр обточки над поперечным суппортом | 310 мм |
| Длина съёмного мостика | 240 мм |
| Расстояние между центрами | 2030 мм |
| Частота вращения шпинделя, 24 | 9 - 1600 об/мин |
| Конус шпинделя | МK-7 |
| Присоединение шпинделя, Саmlоск | D1-8 (DIN 55029) |
| Проходное отверстие шпинделя | 80 мм |
| Продольная подача, 80 | 0,063 - 6,43 мм/об |
| Поперечная подача, 80 | 0,027 - 2,73 мм/об |
| Метрическая резьба, 46 | 1 - 224 мм |
| Дюймовая резьба, 44 | 28'' - 1/8'' TPI |
| Модульная резьба, 42 | 0,5 - 112 МP |
| Питчевая резьба, 45 | 56 - 1/2 DP |
| Шаг ходового винта | 12 мм |
| Макс. размер резца | 25 х 25 мм |
| Ход поперечного суппорта | 310 мм |
| Ход верхнего суппорта | 145 мм |
| Ускоренное перемещение продольного суппорта | 4,5 м/мин |
| Ускоренное перемещение поперечного суппорта | 2,0 м/мин |
| Пиноль задней бабки | МК-5 |
| Ход пиноли задней бабки | 150 мм |
| Рабочий диаметр неподвижного люнета | 50 - 210 мм |
| Рабочий диаметр подвижного люнета | 20 - 110 мм |
| Расстояние между направляющими | 405 мм |
| Выходная мощность | 7,5 кВт / S1 100% |
| Потребляемая мощность | 12,0 кВт / S6 40% |
| Габаритные размеры (ДхШхВ) | 3480 х 1280 х 1410 мм |
| Масса JET GH-2080ZH DRO | 3250 кг |
Комплектация за дополнительную плату
