Автоматическая установка лазерной резки труб BODOR K2-1000 MAX
| Модель: |  |
BODOR K2-1000 IPG |
| Производитель: |  |
BODOR |
| Сертификат: |  |
Официальный дилер |
Аналоги BODOR K2-1000 IPG
Лазерный источникIPG
Размер стола1300х1300
Длина стола1300 мм
Ширина стола1300 мм
Мощность 16.00 кВт
Напряжение380В
Масса2050 кг
Лазерный источникMAXPHOTONICS
Размер стола3050x1530
Длина стола3050 мм
Ширина стола1530 мм
Мощность 20.00 кВт
Напряжение380В
Масса2300 кг
Лазерный источникRaycus
Размер стола3050x1530
Длина стола3050 мм
Ширина стола1530 мм
Мощность 20.00 кВт
Напряжение380В
Масса2300 кг
Лазерный источникRaycus
Размер стола3000х1500
Мощность 16.00 кВт
Напряжение380В
Масса2400 кг
Лазерный источникMAX
Размер стола3000х1500
Мощность 16.00 кВт
Напряжение380В
Масса2400 кг
Лазерный источникIPG
Размер стола3000х1500
Мощность 16.00 кВт
Напряжение380В
Масса2400 кг
Лазерный источникMAX
Размер стола3000х1500
Мощность 16.00 кВт
Напряжение380В
Масса2400 кг
Напряжение380В
Масса2400 кг
Лазерный источникBODOR
Размер стола3000х1500
Мощность 16.00 кВт
Напряжение380В
Масса2400 кг
Лазерный источникRaycus
Размер стола3050х1530
Длина стола3050 мм
Ширина стола1530 мм
Мощность 20.00 кВт
Напряжение380В
Масса2700 кг
Лазерный источникRaycus
Мощность 24.00 кВт
Напряжение380В
Масса3200 кг
Лазерный источникRaycus
Макс. Ø трубы120 мм
Макс. длина трубы6200 мм
Максимальный вес трубы, кг120 кг
Мощность 24.00 кВт
Напряжение380В
Масса3200 кг

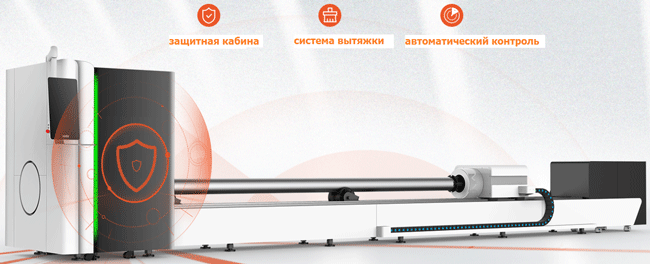

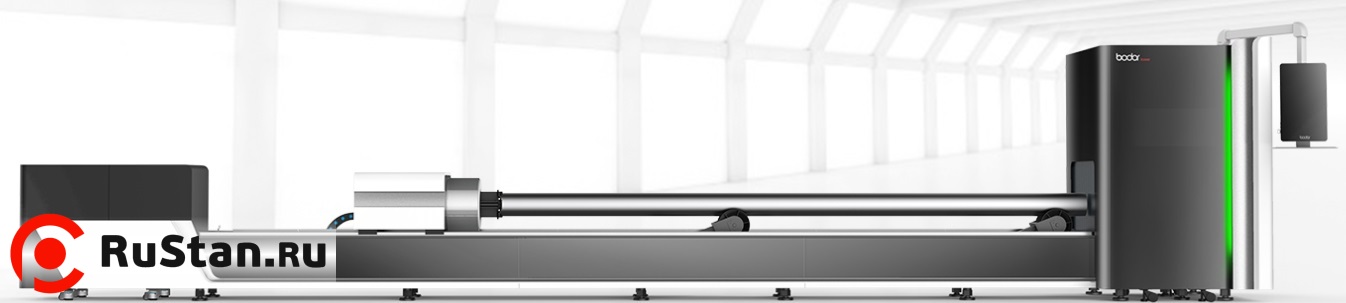

Автоматический лазерный станок BODOR K2 для резки трубы и вырезки отверстий различных форм в ней. Станок обрабатывает трубы различного сечения (круглые, квадратные, прямоугольные и т.д.).
Особенности BODOR K2

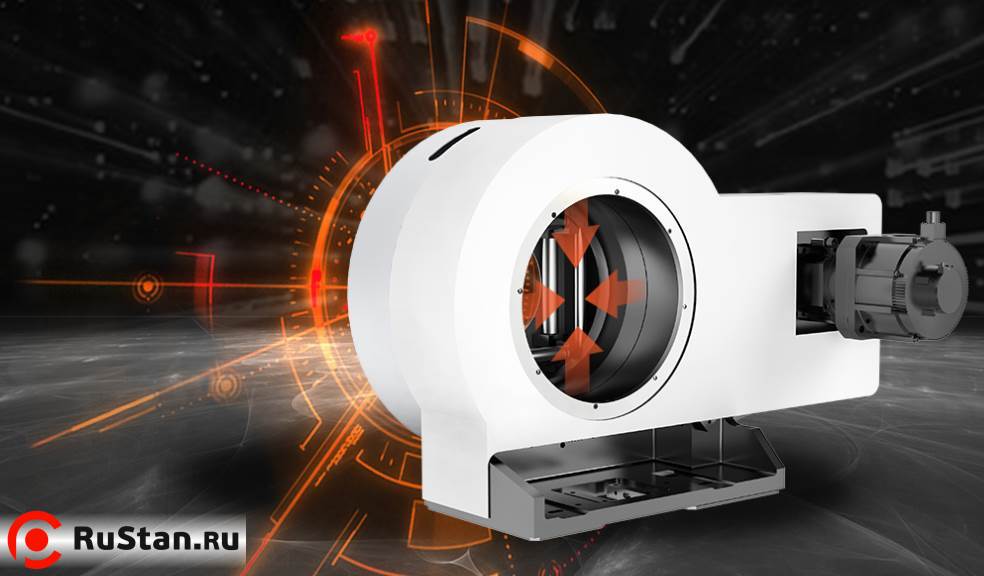

В станках используются высокоточные серводвигатели Weihong, высококачественные направляющие и вращающиеся зажимные устройства. Все данные детали обеспечивают высокую точность лазерной резки.

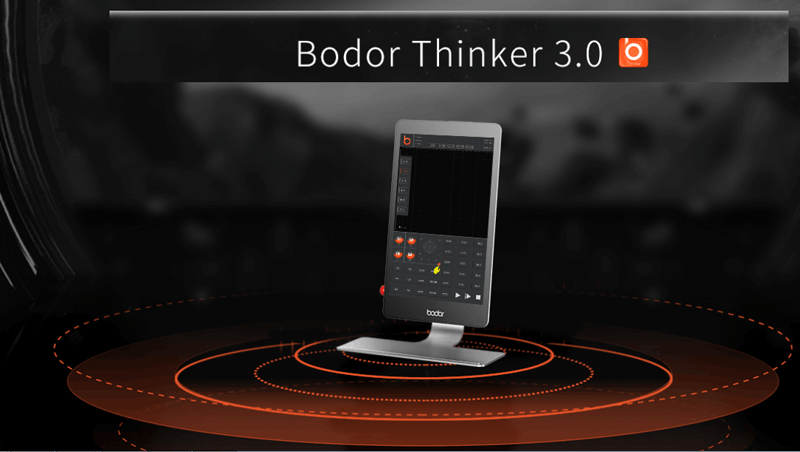

Управление при помощи программы bodor thinker 3.0
Управление станком осуществляется при помощи профессионального промышленного компьютера с удобным графическим интерфейсом и профессиональным программным обеспечением для операций резки. Свободный дизайн всех видов графики, обработка данных в реальном времени, поддержка CAD, CorelDraw и других профессиональных графических программ. Простота и удобство для работы оператора.
Полностью герметичная структура оптической системы. Функция фокусного индикатора. Станок оснащен новейшей внутренней системой водяного охлаждения, имеет низкий уровень шума. Высокоточное управление температурой обеспечивает длительный срок эксплуатации и надежность оборудования.
Системы перемещения
Электрокомпоненты Omron (Япония)
Источник лазерного излучения (резонатор) на Ваш выбор

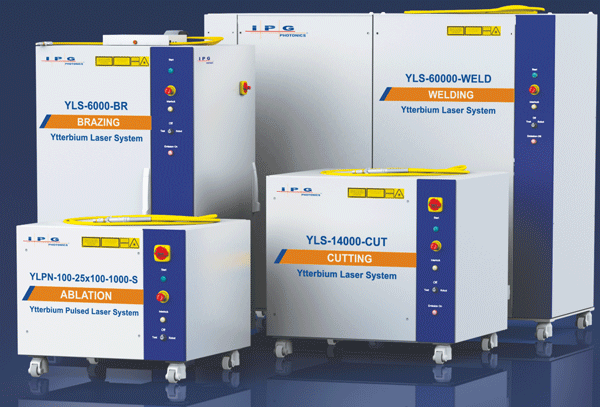

Источник лазерного излучения (резонатор) IPG:
Волоконные лазеры являются уникальным инструментом, открывающими новую эру в обработке материалов. Волоконные лазеры превосходят другие типы лазеров практически по всем существенным параметрам, важным с точки зрения их промышленного использования. Волоконные лазеры благодаря своим преимуществам займут наибольший сектор рынка лазерного промышленного оборудования. Портативность и возможность выбора длины волны волоконных лазеров позволят реализовать новые эффективные применения недоступные для других типов ныне существующих лазеров.

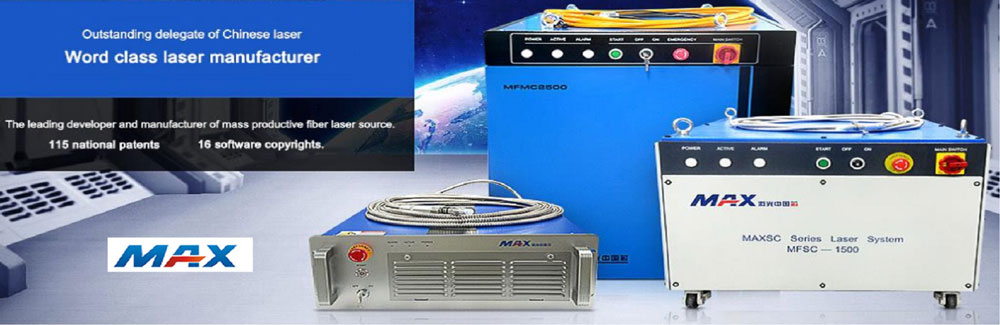

Источник лазерного излучения (резонатор) MAXPHOTONICS:
Резонатор MAXPHOTONICS – это 2 года гарантии, сервисная служба в России, наличие склада. Система оптической защиты при резке алюминия, оцинковки, зеркальной нержавеющей стали Высокое качество луча на всех диапазонах мощности. Срок службы диодов до 100 000 часов. Указана номинальная мощность источника, максимальная мощность будет выше.

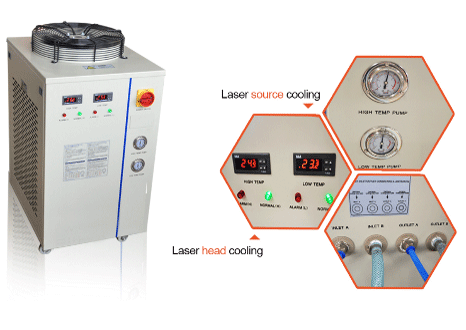

Чиллер (водяной)

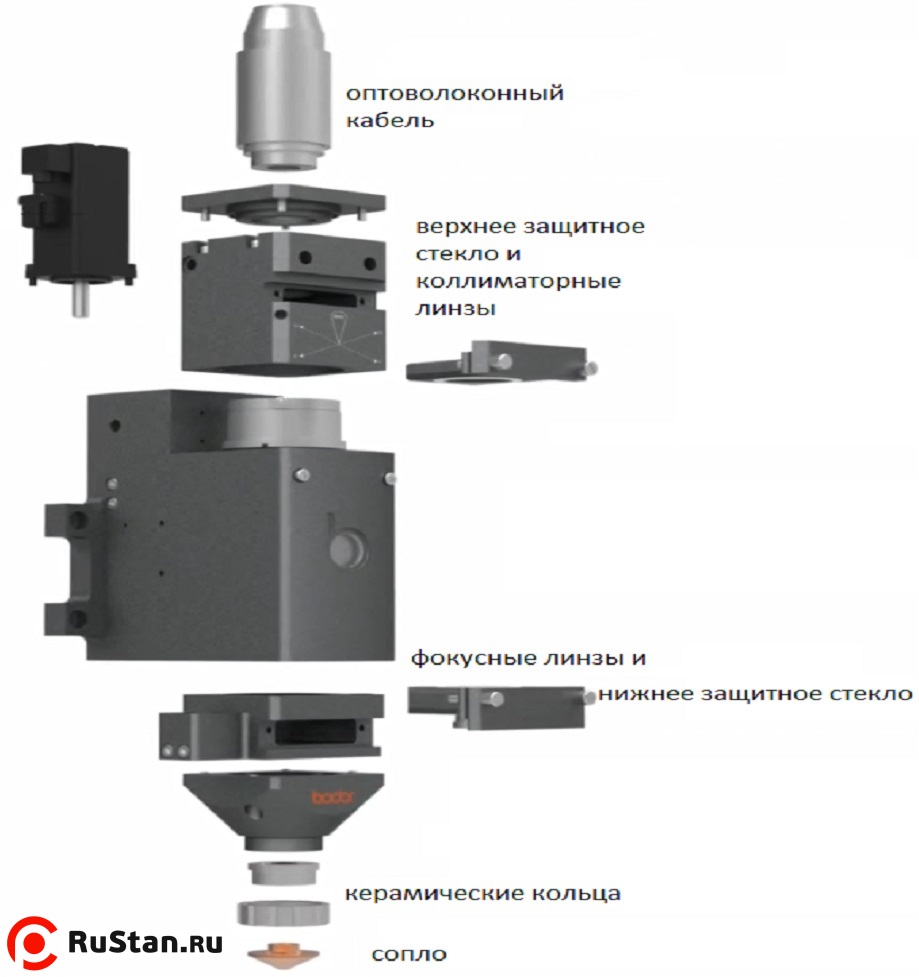

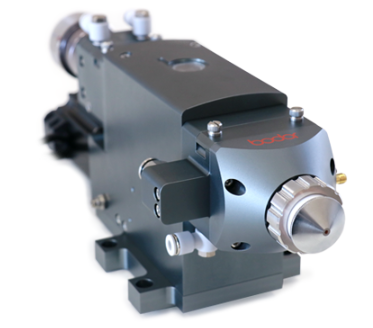

Режущая голова BODOR GENIUS (с автофокусом)
| Параметры режущей головые | |
|---|---|
| Характеристика | Значение |
| мощность источника | 0-4000Вт |
| фокусное расстояние collimating lens | 100мм |
| фокусное расстояние focus lens | 125мм / 150мм / 200мм |
| диаметр линзы | D30мм (0-3kw), D37мм (0-4kw) |
| вертикальный диапазон регулировки автофокуса | +10мм -15мм |
| горизонтальный диапазон автофокуса | ±1.5мм |
| максимальное давление сжатого воздуха | 25бар |
| Вес BODOR K2-1000 IPG | 4.2 кг |
| Мощность источника | 1000Вт | 1500Вт | 2000Вт | 3000Вт | |
|---|---|---|---|---|---|
| Материал | Толщина (мм) | м/мин | м/мин | м/мин | м/мин |
| Углеродистая сталь | 1 | 12--15 | 17--19 | 16--20 | 18--21 |
| 2 | 5--7 | 6--8 | 8--10 | 10--12 | |
| 3 | 2--3 | 2.5--3.5 | 3.0-4.8 | 3.5-5 | |
| 4 | 2--2.4 | 2.3--2.8 | 2.8-3.5 | 3-3.8 | |
| 5 | 1--1.6 | 1.8--2.4 | 2.5--3 | 2.6--3.2 | |
| 6 | 1.1--1.4 | 1.4--1.8 | 1.8--2.2 | 1.9--2.4 | |
| 8 | 0.8--1.1 | 1--1.4 | 1.4--1.8 | 1.6--2 | |
| 10 | 0.6--0.9 | 0.8--1.1 | 1.0-1.3 | 1.2-1.6 | |
| 12 | 0.6--0.7 | 0.6--0.9 | 0.8--1 | 0.9--1.3 | |
| 14 | 0.5--0.6 | 0.6--0.7 | 0.8--1 | ||
| 16 | 0.7--0.9 | ||||
| 18 | 0.5--0.6 | ||||
| Нержавеющая сталь | 1 | 12--16 | 15--20 | 20--24 | 23--28 |
| 2 | 7--9 | 9--12 | 10--15 | 14--18 | |
| 3 | 2--2.5 | 2--3 | 3--4 | 4.2--5.4 | |
| 4 | 0.6--0.9 | 1.2--1.5 | 2--3 | 2.8--3.6 | |
| 5 | 0.6--0.9 | 1.2-1.6 | 1.8-2.4 | ||
| 6 | 0.5--0.6 | 0.8--1.1 | 1--1.5 | ||
| 8 | 0.5--0.6 | 0.8--1.2 | |||
| 10 | 0.4--0.6 | ||||
Технические характеристики BODOR K2-1000 MAX |
|
|---|---|
| Характеристика | Значение |
| Тип зажимного патрона | автоматический |
| Максимальная длина обрабатываемой трубы | 6000 мм |
| Максимальный вес трубы | 100 кг (16,7 кг/м) |
| Минимальная длина остатка | 190 мм |
| Диаметр обрабатываемой круглой трубы | 20 – 230 мм |
| Длина диагонали сечения квадратной трубы | 20х20мм – 160х160мм |
| Максимальная скорость вращения | 75 об/мин |
| Максимальная скорость по оси Y | 60 м/мин |
| Максимальная скорость по оси Z | 50 м/мин |
| Максимальная скорость движения патрона | 30 м/мин |
| Максимальная погрешность диагонали при резке квадрата 20х20 мм | ≤0.20мм |
| Максимальное ускорение | 1G |
| Количество серводвигателей | 4 шт. |
| Длина волны лазера | 1064 нм |
| Импульсная частота | 1-300 Гц |
| Цветной дисплей 21,5 дюйма тачскрин | в комплекте |
| Система автоматического обнаружения заготовки при помощи фотоэлектрических датчиков с 4 сторон | в комплекте |
| Система контроля давления газа в системе | в комплекте |
| Система контроля работы чилера | в комплекте |
| Система контроля работы источника | в комплекте |
| Управляющая программа Bodor thinker 3.0 | в комплекте |
| Электроклапаны | SMC (Япония) |
| Направляющие | HIWIN/PMI/ABBA (Тайвань) |
| Подшипники NSK (Япония) | в комплекте |
| Водяной чилер | в комплекте |
| Точность позиционирования | 0,05 мм |
| Точность повторного позиционирования | 0,03 мм |
| Используемая газовая среда | кислород, азот, сжатый воздух |
| Мощность источника (резонатора) | 1000-4000Вт |
| Режущая голова BODOR GENIUS с автофокусом | в комплекте |
| Система вытяжки | в комплекте |
| Габариты станка | 10000x3200x2100 мм |
| Вес станка | 2000 кг |
Комплектация за дополнительную плату
