Вертикальный обрабатывающий центр DMTG VDF1200

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр VDF1200 с ЧПУ для единичного или серийного изготовления среднегабаритных деталей из труднообрабатываемых материалов. Предназначен для обработки заготовок из коррозионно-стойких, жаропрочных, никель-кобальтовых, титановых и других труднообрабатываемых сплавов в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.

Особенности

• Инновационная система ЧПУ Fanuc 0i MF (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
• Сервопривод шпинделя Fanuc Alfa 12/7000i, сервоприводы по осям Fanuc Alfa iF 22/3000i (оси X / Y) и iF 30В/3000i (ось Z).
• Магазин инструментов манипуляторного типа на 24 инструмента.
• Мощный высокоточный шпиндель 6000 об/мин (опция: 8000 об/мин), изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
• «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
• Высокоточные направляющие скольжения покрыты специальным низкофрикционным покрытием Turcite-B, которое обеспечивает длительное сохранение точности, плавное и точное перемещение рабочего стола.
• Специальная конструкция направляющих по оси Y, обеспечивающая высокую точность обработки при больших нагрузках.
• Высокоточные шлифованные шариковые винты с предварительным натягом класса точности С3.
• Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.

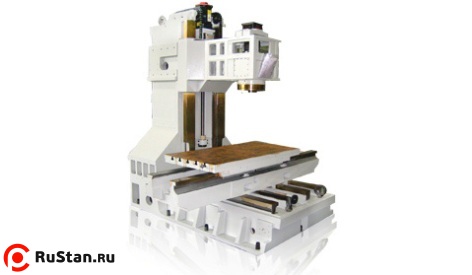

• Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
• Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
• Мощная чугунная колонна с противовесом шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
• Усиленная шпиндельная бабка с масляным охлаждением шпинделя для достижения максимального качества обработки даже в тяжелых режимах резания.
• Функция жесткого нарезания резьбы.
• Система подачи СОЖ с баком емкостью 470 литров.
• Полностью закрытая рабочая зона с защитными устройствами.
• Автоматическая импульсная система смазки направляющих и ходовых винтов.
• Большеразмерные раздвижные двери с бронированным стеклом.
• Система обдува конуса шпинделя при смене инструмента.
• Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
• Пистолет для обдува рабочей зоны сжатым воздухом облегчает удаление стружки с заготовки.
• Два шнековых транспортера (опция: ленточный транспортер) для удаления стружки.
• Система масляного охлаждения с динамическим контролем температуры шпинделя предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы (опция).

Комплектация

• Магазин инструмента манипуляторного типа на 24 инструмента
• Два шнековых транспортера для удаления стружки
• Тележка для сбора стружки
• Пистолет для обдува воздухом рабочей зоны.
• Радиатор электрошкафа
• Станочный светильник

Дополнительная оснастка

• Система ЧПУ Siemens 828D
• Редуктор привода шпинделя с крутящим моментом 337,6 / 460 Нм (продолжительно / 30 минут)
• Высокоскоростной шпиндель 8 000 об/мин.
• Система масляного охлаждения шпинделя.
• 4-я ось: управляемый поворотный стол Ø250 мм
• 4-я ось: управляемый поворотный стол Ø320 мм
• Ручная задняя бабка 250 мм
• Ручная задняя бабка 320 мм
• Гидравлическая задняя бабка 250 мм
• Гидравлическая задняя бабка 320 мм
• Датчик измерения инструмента Renishaw TS27R
• Датчик измерения и привязки детали Renishaw OMP 60
• Система подачи СОЖ через инструмент 20 бар
• Система подачи СОЖ через инструмент 70 бар
• Ленточный транспортер для удаления стружки
• Кондиционер электрошкафа
