Вертикальный гидравлический пресс П6330 (ПБ6330-02, П6330Б)

Устройство пресса типа П6330 является одностоечным, станина которого создана в С-образном экземпляре. Мощность его весьма посредственна, но со своими прямыми обязанностями (запрессовка материала, прошивка, рихтовка, монтаж) он справляется на все 100%.

К его аналогам можно отнести модели ПБ6330-02 и П6330Б. Они обладают той же мощностью в 1000 кН, но немного иным функционалом. Как бы то ни было, но основой для этих устройств служил именно П6330, поэтому для того, чтобы понять и их функционал стоит разобраться именно с «прародителем».

Области применения

Довольно высокая функциональность этого пресса делает его востребованным в производстве. Так, он эксплуатируется преимущественно частными фирмами, и является незаменимым в помощи при ремонтных работах, а также при производстве различного рода бытовой техники и при ее тестировании. В государственных организациях подобное устройство также необходимо. Поэтому его копии присутствуют в аэропортах и морских портах, они необходимы для производства, соответственно авиатехники и грузовых судов. Часто используется на металлургических заводах. П6330 незаменим в машиностроении и производстве радиотехники. Вариантов его использования действительно слишком много.

Пресс успешно внедряется в работу практически любого предприятия, поэтому сейчас это устройство можно найти на производстве большого количества российских компаний, а также в странах постсоветского пространства.

Отличительные особенности пресса П6330

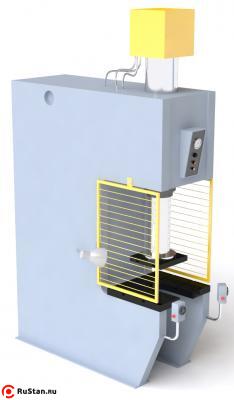

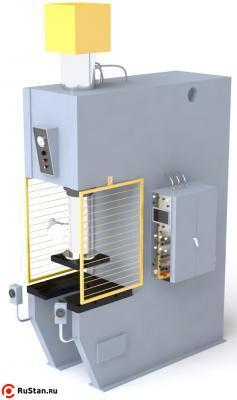

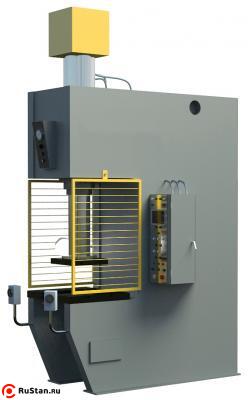

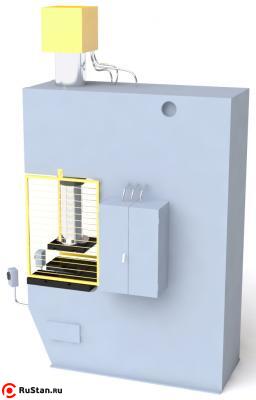

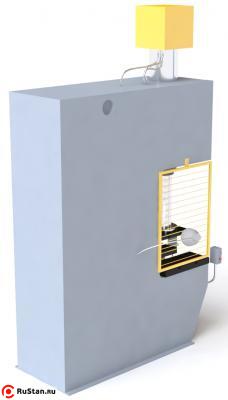

Основа пресса – металлическая сварная станина с одной, идущей вверх, стойкой и двумя консолями (одна находится вверху, а другая у основания). Именно станина – место, где размещены все узлы П6330. Закрепленный гайкой, на основе кольца, цилиндр размещается на верхней консоли. Торец цилиндра, который находится снизу, крепится к штоку. Шток, в свою очередь, служит основой для динамичной планки. Эта планка не допускает поворота ползуна в радиусе центра идущей вверх оси, и двигается в соответствии с движением основной планки станины. Флажок размещается на кронштейне с левой стороны от основы ползуна, и полностью обеспечивает работу выключателя. Необходимый экран предназначен для управления – он находится на стене правой части пресса.

Возле экрана справа на корпусе размещается защищенный шкаф с электрооборудованием, при помощи которого прессом можно управлять. В устройстве присутствует опция ручного управления. Устанавливаются детали соответствующей конфигурации и исполнения. Также есть возможность работать с двуручным выносным пультом. Необходимые для осуществления точного управления детали (как, например, плита) установлены в основе нижней консоли. Наполнением станины служит основной трубопровод, который позволяет соединить гидронаполнитель с манометрами и цилиндрами. Для соблюдения норм безопасности рабочая зона может быть защищена съемными решетками, которые в своей конструкции используют фотобарьер.

Опции и режимы, использующиеся во время работы с П6330

Самым стабильным и часто используемым режимом работы с прессом П6330 является «Ручной режим». Благодаря этой опции человек может досконально контролировать работу пресса, совершая то нужное число манипуляций за определенный промежуток времени. Тут важна механическая работа человека, который осуществляет постепенное изменение положения управляющей рукояти, из исходного – вниз. Конечный выключатель является граничным положением рукоятки и свидетельствует о завершении работы устройства. Рабочий ход ползуна стартует уже после вышеописанной процедуры, он свидетельствует о начале работы электромагнита. Ползун движется в направлении снизу вверх, причем при достижении крайней верхней точки он останавливается автоматически, но при необходимости может быть остановлен уже после пересечения линии среднего положения на своем пути. Величина хода рукоятки дает возможность контролировать скорость движения ползуна на максимально высоком уровне.

Нередко сложность выполнения поставленной задачи позволяет использовать полуавтоматический режим работы ПБ6330. В этом режиме не требуется держать кнопки ползуна постоянно. После того, как ползун опустился из верхнего (стартового) положения в нижнее, обратное движение он осуществляет самостоятельно – по соответствию с алгоритмом, который позже останавливает ползун в крайней верхней точке. Для такого эффекта достаточно отпустить кнопки на прессе. После же совершения этого действия в ручном режиме подобного эффекта нет, и ползун вверх передвигаться не будет.

Весьма ситуативным остается наладочный режим. По сути своей он необходим исключительно для отладки уровня выключателей, которые находятся в конце «пути» ползуна. Это значит, что при отсутствии давления на кнопку ползун замирает, и в дальнейшее движение его может привести только повторное нажатие. Опции ускоренного хода в этом режиме попросту нет.

Характеристика параметров надежности гидравлического пресса

Производство прессов П6330 строится таким образом, чтобы готовый продукт мог избежать выхода из эксплуатации в течение максимального количества времени. Его устройство состоит из высококачественных деталей от европейских производителей, которые проходят множество экстремальных проверок. Только после этих проверок детали пресса отдаются для сборки, по завершению которых проходят еще ряд испытаний уже как целый механизм. Реализация П6330 возможна только по завершению всех проверок и после составления соответствующей документации соответствия нормам и стандартам качества. Детали механизма должны иметь необходимые показатели:

• плоскостности стола;
• плоскостности ползуна;
• перпендикулярности движения ползуна (в исходное положение и вниз);
• параллельность вышеупомянутой поверхности низа ползуна к поверхности стола;
• ось отверстия ползуна должна быть параллельной траектории его хода;

Стартовая комплектация

• пресс;
• агрегат, необходимый для функционирования гидросистемы;
• механизм управления, защищенный шкафом;
• пульт функциональный .

Второстепенная комплектация

• стол;
• боек;

Эти детали должны подходить под пресс, поэтому для их закупки часто выбирают того же производителя.

Официальная документация П6330

• паспорт пресса;
• руководство по использованию;
• копия или оригинал сертификата, закрепляющего соответствие нормам качества и безопасности.
